RK-PACK 240GPC
Комбинированная сальниковая набивка из ТРГ пряжи, с угловым армированием графитонаполненной ПТФЕ пряжей

Нажми на стрелку для того чтобы узнать детальную информацию

Show

RK-PACK 240GPC



ПРОДУКЦИЯ ПРОИЗВОДИТСЯ В СООТВЕТСТВИИ С:

  • 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
  • ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
  • JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.
  • JB/T 6626-2011 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР. МЕТОДЫ ИСПЫТАНИЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ПОЛИТЕТРАФТОРЭТИЛЕНА.



 ОБЩАЯ ИНФОРМАЦИЯ О КОМБИНИРОВАННОЙ САЛЬНИКОВОЙ НАБИВКЕ RK-PACK 240GPC.



ТРГ сальниковая набивка с угловым армированием графитонаполненным ПТФЕ - RK-PACK 240GPCRK-PACK 240GPC - мульти сервисная, универсальная графитовая набивка. Набивка сплетена из армированной стеклонитью пряжи RK-PACK 401G, которая изготавливается из природного, явнокристаллического, крупночешуйчатого графита с содержанием основного вещества (углерода) свыше 99%. В процессе производства графитовой пряжи RK-PACK 401G, в ее структуру, вводятся специальные ингибиторы коррозии.

Комбинированные сальниковые набивки, изготовленные на базе терморасширенного графита, входят в 240-ю группу сальниковых набивок марки RK-PACK, которая включает в себя, все сальниковые набивки изготовленные на основе ТРГ.

Как отмечалось на страницах данного сайта, в статье из Библиотеки RUS-KIT Nanyang - "ОСНОВНЫЕ ПРЕИМУЩЕСТВА ТРГ НАБИВОК RK-PACK ПЕРЕД НАБИВКАМИ ИЗ ДРУГИХ ВИДОВ МАТЕРИАЛОВ", графитовые набивки RK-PACK, обеспечивает ту надежность и качество уплотнения, которые не могут быть достигнуты при использовании сальниковых набивок из других видов материалов, в том числе из арамида, ПТФЕ и углерода.

В тоже время, комбинированные сальниковые набивки или гибридные сальниковые набивки (Hybrid Gland Packing), предназначены для решения задачи уплотнения и герметизации узлов, работающих в таких условиях, режимах или узлах, где применение сальниковых набивок, выполненных из одного вида материала - невозможно, или их применение не обеспечивает требуемой надежности.

Использование, в конструкции сальниковой набивки ПТФЕ пряжи, в комбинации с пряжей из ТРГ, позволяет расширить применение ТРГ набивок в трех, недоступных набивкам из чистого ТРГ условиях, при этом, сохранив основные герметизирующие и уплотнительные качества и возможности чистых ТРГ набивок.

ВО-ПЕРВЫХ, конструкция сальниковой набивки RK-PACK 240GPC, позволяет решать вопрос герметизации тех сред, обеспечить уплотнение которых, при применении некомбинированной сальниковой набивки из чистого ТРГ, было невозможно или это уплотнение было менее надежным и долговременным. Речь, в первую очередь, идет о средах, в составе которых, в небольших концентрациях, присутствуют малые, не тяжелые абразивные примеси. Безусловно, речь не идет о сильных абразивах, таких как шламовые или сточные воды. Главным образом, речь идет о химически агрессивных средах с повышенной плотностью и с возможным наличием естественных абразивных примесей.

Некоторые основные преимущества терморасширенного графита и сальниковых набивок, изготовленных на его основе, такие как мягкость, пластичность, уплотняемость, в следствии смещения графитовой массы и увеличения плотности, делающие ТРГ набивки самыми надежными уплотнениями, но в тоже время, в отдельных случаях, именно эти свойства ТРГ, не позволяют его использование для уплотнения некоторых сред, с определенными физическими характеристиками. Наличие, даже естественных примесей в рабочей среде, например, таких как кварциты или нерастворимые соли, в системах, в которых контакт сальниковой набивки со средой происходит в высоко динамических режимах, при высокой скорости и давлении, может приводить к вымыванию, срабатыванию мягкого графитового материала в местах его контакта с рабочей жидкостью. Именно, и в том числе, для снижения, а в отдельных случаях и исключения этого явления, применяются сальниковые набивки на базе ТРГ с угловым армированием иными, более прочными материалами. В данном случае, в конструкции сальниковой набивки RK-PACK 240GPC, в качестве этого материала, применяется графитонаполненная ПТФЕ пряжа RK-PACK 402G.

Безусловно, пряжа из графитонаполненного политетрафторэтилена RK-PACK 402G, не обладает такой же прочностью, как арамидная или углеродная пряжа, но, тем не менее, она более прочная и стойкая к естественным и средним абразивам, чем пряжа из ТРГ.

Более подробную информацию о ПТФЕ пряже RK-PACK 402G, можно посмотреть, перейдя по этой ссылке: RK-PACK 402G.

ВО-ВТОРЫХ, у графитонаполненной ПТФЕ пряжи, благодаря модифицированию ПТФЕ графитом, исключено такое физическое явление, как холодная текучесть (холодный поток, ползучесть), то есть, расползание ПТФЕ под действием нагрузок, даже незначительных или вообще без нагрузки. Холодная текучесть, свойственна изделиям из чистого ПТФЕ, и является одним из основных его недостатков. Графитонаполненный ПТФЕ менее подвержен выдавливанию в технологические зазоры сальникового узла, чем терморасширенный графит. Таким образом, угловое армирование графитовой набивки RK-PACK 240GPC пряжей из графитонаполненного ПТФЕ, снижает возможность появления данного явления, то есть, выдавливания мягкой графитовой массы, даже в самые малые технологические зазоры.

В-ТРЕТЬИХФизико-механические параметры ПТФЕ пряжи, в том числе, разрывная нагрузка, плотность, твердость, ударное растяжение (DIN 53448), значительно выше, чем у терморасширенного графита, который является базовым материалом в ТРГ пряже. Таким образом, наличие в конструкции графитовой сальниковой набивки ПТФЕ пряжи, увеличивает механическую прочность комбинированной сальниковой набивки по сравнению с сальниковой набивкой, выполненной только из пряжи на основе ТРГ.

Конструкция сальниковой набивки из ТРГ с армированием в углах графитонаполненным ПТФЕВ углы сальниковой набивки RK-PACK 240GPC, вплетена фторопластовая пряжа, изготовленная путем продольного сложения ленты из графитонаполненного ПТФЕ. Внедрение, или модификация ПТФЕ путем наполнения его графитом, помогает значительно снизить коэффициент теплового расширения ПТФЕ, в следствии увеличения теплоотвода, и увеличить термическую стабильность. Технологический процесс наполнения графитом ПТФЕ пряжи обеспечивает глубокую структурную связь ПТФЕ и графита. Модификация графитом ПТФЕ происходит еще до экспандирования полимера, то есть, в процессе экспандирования участвует уже модифицированный полимер, что в результате, обеспечивает связь этих материалов на молекулярном уровне.

RK-PACK 240GPC – это мягкая сальниковая набивка, для ответственных узлов и оборудования. При применении сальниковой набивки RK-PACK 240GPC в режиме статического уплотнения, обеспечивается практически идеальная герметизация, даже неровных, имеющих дефекты поверхностей. Как и при применении сальниковых, некомбинированных набивок из чистого ТРГ, графитовая масса сальниковой набивки, под обжимным давлением, заполняет все пустоты и иные неровности на уплотняемых металлических поверхностях, обеспечивая идеальную герметичность.

Надежность герметизации при применении сальниковой набивки RK-PACK 240GPC, в насосах, в арматуре, в смесителях, в автоклавах, во многом, определяется состоянием уплотняемых узлов, правильной геометрией вала, втулки, камеры, хорошим состоянием уплотняемых поверхностей, исключающим наличие заусенец, неровностей, борозд, канавок на тех уплотняемых поверхностях, которые находятся с сальниковой набивкой в режиме динамического уплотнения. То есть, особые требования по состоянию элементов конструкций, предъявляется к тем уплотняемым поверхностям конструкций, с которыми сальниковая набивка RK-PACK 240GPC, находится в режиме динамического уплотнения. Что касается уплотняемых поверхностей, которые взаимодействуют с сальниковой набивкой в режиме статического уплотнения, то здесь требования к поверхностям, значительно ниже, поскольку ТРГ, являющийся базовым и основным материалом в конструкции набивки, обеспечивает, в силу своих физических свойств, надежную герметизацию и уплотнение, даже изношенных поверхностей.

В большинстве случаев, применение сальниковой набивки RK-PACK 240GPC, при правильном ее подборе, установке, соблюдению рекомендаций по температурному режиму, давлению, среде, а также при ее использовании в сочетании с некомбинированными сальниковыми набивками RK-PACK из чистого ТРГ, обеспечивают, даже в режимах динамического уплотнения, надежную, долговременную герметизацию и без необходимости соблюдения режима контролируемых протечек.

Комбинированная графитовая набивка RK-PACK 240GPC, характеризуется всеми свойствами графитового уплотнения, такими, как: высокая теплопроводность, высокая химическая стойкость и стабильность, экологическая чистота и безвредность, пластичность, большой эксплуатационный потенциал, неподверженность старению, низкий коэффициент трения и само смазывающий эффект. Данные свойства ТРГ в набивке, дополняются физико-механическими параметрами модифицированного ПТФЕ, а также его уникальной химической стойкостью.

Сальниковая набивка RK-PACK 240GPC, в силу своей уникальной химической стойкости, в основном, используется для герметизации сильноагрессивных жидкостей в режимах динамического и статического уплотнения, широко применяются в средах легких нефтепродуктов.



Пряжа из ТРГ для производства сальниковых набивокПо заказу, для изменения качественных и эксплуатационных параметров сальниковой набивки RK-PACK 240GPC, она может быть изготовлена из других типов графитовой пряжи RK-PACK 401, армированных металлическими материалами или синтетическими волокнами:




 RK-PACK 401Ca – ТРГ ПРЯЖА, АРМИРОВАННАЯ ВЫСОКОМОДУЛЬНЫМ УГЛЕРОДНЫМ РОВИНГОМ ИЛИ НИТЬЮ.
 RK-PACK 401Cu – ТРГ ПРЯЖА, АРМИРОВАННАЯ МЕДНОЙ МУЛЬТИ-ПРОВОЛОКОЙ.
 RK-PACK 401I – ТРГ ПРЯЖА, АРМИРОВАННАЯ ПРОВОЛОКОЙ INCONEL®.
 RK-PACK 401SS – ТРГ ПРЯЖА, АРМИРОВАННАЯ ПРОВОЛОКОЙ ИЗ СТАЛИ AISI 304.
 RK-PACK 401P - ТРГ ПРЯЖА, АРМИРОВАННАЯ, ПРОПИТАННАЯ ДИСПЕРСИЕЙ ПТФЕ.
 RK-PACK 401A – ТРГ ПРЯЖА, АРМИРОВАННАЯ АРАМИДОМ.
 RK-PACK 401N – ТРГ ПРЯЖА, С ПОНИЖЕННЫМ СОДЕРЖАНИЕМ СЕРЫ, <0,03%.





ОСНОВНЫЕ, БАЗОВЫЕ СВОЙСТВА САЛЬНИКОВОЙ НАБИВКИ RK-PACK 240GPC.



Поскольку основным, базовым материалом в конструкции комбинированных сальниковых набивок RK-PACK 240-й группы выступает терморасширенный графит, то и свойства, и характеристики данных сальниковых набивок в основном определяются свойствами набивок из ТРГ. Выделим семь основных свойств уплотнений из терморасширенного графита, которые определяют ТРГ набивки, как самые надежные и универсальные:



Преимущество ТРГ набивокУстановленная плотность: Терморасширенный графит, является одним из немногих уплотнительных материалов, который увеличивает свою плотность при обжатии уплотнения (набивки, прокладки). Эта существенная особенность ТРГ называется установленной (регулируемой) плотностью. Сальниковая набивка из ТРГ в результате увеличения ее плотности, которое происходит при перемещении графитового материала в результате обжатия набивки, приходит в то оптимальное состояние, при котором компонент графита достигает надлежащей, требуемой установленной плотности. Когда достигается оптимальная установленная плотность, происходит полная и качественная герметизация узла, даже без контролируемых протечек, необходимых для охлаждения при применении других типов набивок.



Преимущество ТРГ набивокЭффект само-смазывания ТРГ набивок: Одно из важнейших свойств сальниковых набивок на основе ТРГ - они не требуют дополнительной смазки, то есть, ТРГ сам выступает в качестве смазочного компонента. Сам графит, и его модификация - терморасширенный графит, являются основой, либо ингредиентом, в производстве множества смазочных материалов, в виде масел, гелей, суспензий и т.д.







Преимущество ТРГ набивокНизкий коэффициент трения ТРГ: Графит является одним из примеров материала обладающим низким коэффициентом трения. Реальный коэффициент трения графитовой набивки по стали, лежит в пределах 0.08~0.15 (в соответствии с ГОСТ JB/T6371, коэффициент трения графитовой набивки не должен превышать 0,2). Сальниковая набивка из ТРГ обладает низким коэффициентом статического и динамического трения вне зависимости от температуры и иных факторов. Кроме того, для сальниковых набивок, изготовленных из терморасширенного графита, исключено такое физическое явления, как холодный поток (ползучесть).



Преимущество ТРГ набивокВысокая теплопроводность набивок из ТРГ: Теплопроводность сальниковых набивок из терморасширенного графита, является одной из ключевых характеристик ТРГ набивок, определяющих возможность их применения в условиях высоких температур и давлений. Теплопроводность сальниковой набивки, это способность, стремление сальниковой набивки, прийти к состоянию термодинамического равновесия с контактируемыми поверхностями сальникового узла. В практическом значении, применительно к ТРГ набивке, это означает, что графитовая набивка не накапливает тепло в своем теле, а эффективно передает его изнутри, через свою поверхность в окружающую и контактирующую с ней внешнюю среду (воздух, крышка сальниковой камеры, вал и т.д.), то есть рассеивает тепло во внешних объектах, стремясь прийти к одинаковой с ними температуре.



Преимущество ТРГ набивокКоррозионная и химическая стойкость сальниковых набивок из ТРГ: Одним из ключевых свойств сальниковых набивок из ТРГ, является их уникальная коррозионная и химическая стойкость, то есть способность ТРГ противостоять воздействию коррозионной среды без изменения своих свойств.







Преимущество ТРГ набивокТермостойкость: Высокая термическая стойкость и стабильность. Даже под воздействие высоких давлений в химически агрессивных средах, ТРГ не окисляется, не выгорает, не теряет свою массу и объем и обеспечивает надежную герметизацию.







Преимущество ТРГ набивокДлительный срок годности уплотнений из ТРГ: Сальниковые набивки из ТРГ, при условии их надлежащего качества, в части содержания в них связующих веществ в допустимых количествах, имеют практически неограниченный срок хранения. Гарантийный срок хранения для ТРГ набивок RK-PACK, составляет 5 лет с последующей пролонгацией, после технического освидетельствования, еще на 5 лет. Для сальниковых набивок из ТРГ RK-PACK «Премиум» класса, RUS-KIT Nanyang Sealing Materials, определяет гарантийный срок в 25 лет.





Графитовые набивки и их преимущество. RK-PACK


РЕКОМЕНДУЕМ!

Более полные информационные материалы, раскрывающие основы и критерии качества уплотнений на основе терморасширенного графита, основные преимущества уплотнений из ТРГ, технология производства ТРГ пряжи и сальниковых набивок, данные по содержанию сторонних примесей в графите и многое другое, можно посмотреть в «Библиотеке RUS-KIT NANYANG SEALING MATERIALS» или перейдя по этим ссылкам:



СТЕНДАРТЫ КАЧЕСТВА НА УПЛОТНИТЕЛЬНЫЕ ИЗДЕЛИЯ И МАТЕРИАЛЫ ИЗ ТЕРМОРАСШИРЕННОГО ГРАФИТА.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА И СВОЙСТА САЛЬНИКОВЫХ НАБИВОК ИЗ ТЕРМОРАСШИРЕННОГО ГРАФИТА.






ПАРАМЕТРЫ МАТЕРИАЛОВ (ПРЯЖ), ПРИМЕНЯЕМЫХ В ПРОИЗВОДСТВЕ

САЛЬНИКОВОЙ НАБИВКИ RK-PACK 240GPC.



Как и отмечалось выше, в конструкции сальниковой набивки RK-PACK 240GPC, используется два типа материалов: базовый материал - пряжа из терморасширенного графита армированная стеклонитью RK-PACK 401G и, вспомогательный материал - пряжа из модифицированного, графитонаполненного политетрафторэтилена RK-PACK 402G, выполненная путем продольного сложения ПТФЕ ленты.
В таблицах ниже, приведены основные параметры ТРГ пряжи RK-PACK 401G и ПТФЕ пряжи RK-PACK 402G.



Параметры пряжи из терморасширенного графита, RK-PACK 401G
Параметры Значение Примечание
Содержание основного вещества (углерода), % >99,0 Набивки RK-PACK общепромышленного назначения
Размер пряжи, текс  2000, 3000, 5000 В зависимости от размера сечения сальниковой набивки
Сжимаемость, %  35~50  Стандарт RK-PACK
Восстанавливаемость, %  25~40  Стандарт RK-PACK
Содержание хлорид-ионов, % 0.0042~0.0048 Стандарт RK-PACK
Содержание серы общей, % 0,08~0.12% Стандарт RK-PACK
Зольность, % 0,4~0,6 Стандарт RK-PACK
Коэффициент трения ~0,08 Стандарт RK-PACK
рН 0~14 Стандарт RK-PACK
Температура, °С -200 ~ +450 В кислых средах





Параметры пряжи из модифицированного ПТФЕ, RK-PACK 402G
Параметры Значение Примечание
Состав Модифицированный, графитонаполеннный ПТФЕ Содержание в пряже: 97,5%
Замасливатель Содержание в пряже: 2,5%
Размер пряжи, текс  2000, 3000  -
рН 0~14  -
Температура, °С -200 ~ +280  -
Коэффициент трения  0,05   -
Разрывная нагрузка, N ≥35 Минимум
Удлинение при разрыве, % 15
Ширина, мм 2.5 Отклонение: ±0.5
Кислородный индекс, LOI 95



Сочетание двух видов материалов, ТРГ и ПТФЕ, обеспечивают сальниковой набивке RK-PACK 240GPC, те свойства и характеристики, которые не доступны сальниковым набивкам, выполненных из этих материалов – по отдельности.

ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ САЛЬНИКОВОЙ НАБИВКИ RK-PACK 240GPC.



Параметры Центробежные системы Оборудование возвратно-поступательного действия Арматура и статика
Давление, МПа  3  12  25
Скорость, м/с  22
Температура, °С   -200 ~ + 280
рН   0~14



Ограничения по применению сальниковых набивок из ТРГ RK-PACKВнимание: Никогда не допускайте, чтобы одновременно, указанные в таблице параметры, достигали максимальных значений.





Приведенные в таблице эксплуатационные параметры для сальниковой набивки RK-PACK 240GPC, носят информационный характер и основаны на многолетней практике применения данной сальниковой набивки на различном оборудовании, при разных режимах и в разных средах. То есть, приведены параметры, при которых, сальниковая набивка RK-PACK 240GPC обеспечивает надежную и долговременную герметизацию. Это базовые параметры, позволяющие потребителю получить принципиальное представление о возможности применения данного уплотнения конкретно в его оборудовании.

Указанные в таблице температурные пределы в +260°С, являются обоснованными, на основании температурной стойкости ПТФЕ и максимально допустимой для него температуры, при которой ПТФЕ сохраняет свои свойства и не подвергается изменениям, в том числе физической деградации и разложению. Превышение указанных температурных порогов не рекомендуется.

В отношении параметров давления, они также, предоставлены для оценки возможности применения сальникового уплотнения в условиях потребителя. Величина допустимого максимального давления зависит, как от линейной скорости, в режимах динамического уплотнения, и рабочей среды, так и от ее температуры. Некомбинированная, чистая сальниковая набивка RK-PACK, из терморасширенного графита, при установке ее в арматуру с крайними кольцами из резины, работает на давлении до 30МПа. Поэтому, в определенных условиях, давление 25МПа, для сальниковой набивки RK-PACK 240GPC, не является максимальным.

Рабочие среды, лежат в пределах рН 0~14, то есть, сальниковая набивка RK-PACK 240GPC, применима для герметизации самых агрессивных сред, как кислот, так и щелочей. Однако, существуют конкретный перечень сред, для герметизации которых, данные сальниковые набивки не предназначены или не рекомендуются. Эта информация представлена в следующем разделе на этой странице.

В любом случае, если потребитель никогда не использовал сальниковую набивку RK-PACK 240GPC или ее аналоги, Rus-Kit Nanyang Sealing Material, рекомендует проводить предварительную техническую оценку по применению данного уплотнения в конкретном узле и в конкретных условиях, с учетом реально присутствующего рабочего давления, температуры, скорости и воздействия рабочей среды.



РАБОЧИЕ СРЕДЫ И СРЕДЫ НЕ ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ПРИМЕНЕНИЯ

САЛЬНИКОВОЙ НАБИВКИ RK-PACK 240GPC.



Комбинированная сальниковая набивка RK-PACK 240GPC, выполненная на основе ТРГ пряжи в комбинации с пряжей из политетрафторэтилена (ПТФЕ), дополнительно, к тем ограничениям, которые есть для ТРГ, имеет ряд дополнительных сред, в которых ее использование не рекомендуется.

В целом, комбинированная сальниковая набивка RK-PACK 240GPC, обладают уникальной химической стойкостью и инертностью. рН химически агрессивных сред, для уплотнения которых могут применяться эти комбинированные набивки, лежит в диапазоне 0~14, то есть, от самых агрессивных кислот, до самых едких щелочей. Тем не менее, есть небольшой перечень химически агрессивных сред, для герметизации которых, комбинированные набивки ТРГ+ПТФЕ не предназначены.

Ниже, даны три таблицы, с перечнем сред, для герметизации которых не предназначена сальниковая набивки RK-PACK 240GPC или ее применение ограничено определенными параметрами и условиями и требует предварительной технической оценки.



ТАБЛИЦА 1.

Среды, не предназначенные для применения комбинированных сальниковых набивок RK-PACK выполненных на базе ТРГ

Среды  Условия
Дымящая азотная кислота (HNO3), Fuming nitric acid Конц. от 90% до 100%
Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота).  -
Гипохлорит натрия (NaOCl), Sodium hypochlorite. Конц. свыше 40%
Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация
Фтор (F2) Fluorine gas, и некоторые его соединения. Т > +800°С
Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. Любая концентрация
Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения. -
Бром (Br2), Bromine, и некоторые его соединения. -
Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций. -



 ТАБЛИЦА 2.

Среды, для уплотнения которых,  применение комбинированных сальниковых набивок RK-PACK выполненных на базе ТРГ - не желательно (возможна коррозия).
Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%
Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
Оксиды азота, влажн. (N2O), Nitrous gases, moist. При температуре от +60°С.
Перекись водорода (H2O2), Hydrogen peroxide. При концентрации <5%, и при температуре ≤ 50°С.
Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



 ТАБЛИЦА 3.

Среды, не предназначенные или не рекомендуемые для применения комбинированных сальниковых набивок RK-PACK группы 240, в связи с возможной реакцией данных сред с используемым в конструкции набивок материала политетрафторэтилена (ПТФЕ).
Комбинация набивки RK-PACK  Среды  Условия и пояснения  Заключение

 RK-PACK 240

ТРГ+ПТФЕ:



Фторирующие агенты - производные хлора (I), в том числе: фтори́д ко́бальта (трифтори́д ко́бальта) — CoF3 и дифторид ксенона XeF2. Являются сильными окислителями. Необходима техническая оценка. Возможна реакция с ПТФЕ.
Фториды. химические соединения фтора с другими элементами (Фторид хлора III). Вступают в реакцию с ПТФЕ. Уплотнения из ПТФЕ для применения не предназначены.
Элементарный фтор, F. Вступают в реакцию с ПТФЕ. Уплотнения из ПТФЕ для применения не предназначены.
Галогенированные растворители. Галогенированные растворители, относится к химическому соединению или смеси, содержащей атомы галогена, т.е. фтор, хлор, бром или йод. Другие термины для этих соединений: галоидоуглероды (галогенированные углеводороды), хлоруглероды и хлорфторуглеродов (класс молекул, содержащих хлор, фтор и углерод). Необходима техническая оценка. Возможна реакция с ПТФЕ.
Расплавы и растворы щелочных металлов (натрий, калий, литий и т.д.). При непосредственном контакте с ПТФЕ, удаляют из него атомы фтора. Необходима техническая оценка.
Азотная кислота, HNO3. Концентрация свыше 70%, при температуре +250°С, под давлением.  Необходима техническая оценка. Возможна реакция с ПТФЕ.
Гидроксид натрия (NaOH) или — каустическая сода, каустик, едкий натр, едкая щёлочь. При концентрации выше 80% и при температуре от +200°С. Необходима техническая оценка. Возможна реакция с ПТФЕ.
Гидрокси́д ка́лия или «калиевый щёлок», (KOH). При температуре от +200°С. Необходима техническая оценка. Возможна реакция с ПТФЕ.
Гидриды. Соединения водорода с металлами, как: диборан (B2H6) - химическое соединение водорода и бора. Необходима техническая оценка. Возможна реакция с ПТФЕ.
Хлорид алюминия. Другое название - хлористый алюминий (AlCl3) соль алюминия и соляной кислоты; Необходима техническая оценка. Возможна реакция с ПТФЕ.
Аммиак, NH3. При наличие в среде щелочных металлов.  Уплотнения из ПТФЕ для применения не предназначены.
Амины. Органические производные аммиака - азотосодержащие соединения - первичные R–NH2. Необходима техническая оценка. Возможна реакция с ПТФЕ.
Моноэтаноламин, HO-CH2CH2-NH2. Органическое соединение, представитель класса аминоспиртов, обладает сильными щелочными свойствами. При давлении и температуре свыше +100°С. Необходима техническая оценка. Возможна реакция с ПТФЕ.



Перечень сред, указанных в таблицах 1, 2 и 3 – носит исключительно информационных характер и ни в коем случае не является исчерпывающим. Перечень сред, не может являться основой проектной и иной документации, определяющей применение уплотнения RK-PACK. В каждом конкретном случае, необходимо проведение специальной технической оценки, учитывающей все реальные рабочие условия и параметры, в том числе, вид рабочей среды, скорость, давление, температуру, узел и режим уплотнения.



ОБЛАСТИ ПРИМЕНЕНИЯ КОМБИНИРОВАННОЙ САЛЬНИКОВОЙ НАБИВКИ RK-PACK 240GPC.

Комбинированная сальниковая набивка на базе терморасширенного графита (ТРГ) с угловым армированием графитонаполненным политетрафторэтиленом (ПТФЕ), RK-PACK 240GPC – то универсальная, мульти сервисная набивка, как для высоко динамических уплотнений в роторных насосах, блендерах, автоклавах, оборудовании возвратно-поступательного действия, так и для статических уплотнений, в т. ч. люков, фланцев, задвижек и для арматуры.

RK-PACK 240GPC, в силу своей уникальной химической стойкости, в основном, применяется на химических производствах, также на перерабатывающих нефтехимических предприятиях для уплотнения сред с легкими углеводородами и химически агрессивных сред. Набивка используется на предприятиях ТЭК, водоканалах и во многих других областях.



САЛЬНИКОВАЯ НАБИВКА RK-PACK 240GFPC.



Сальниковая набивка RK-PACK 240GFPC. По заказу, в производстве сальниковой набивки RK-PACK 240GPC, вместо ленточной ПТФЕ пряжи RK-PACK 402G, может быть применена филаментная ПТФЕ пряжа RK-PACK 402GF. Филаментная ПТФЕ пряжа, в сравнении с ленточной ПТФЕ пряжей, имеет повышенную прочность, стойкость к истиранию и экструзии, что обеспечивает сальниковой набивке более длительный эксплуатационный цикл. Химическая стойкость и эксплуатационные параметры у сальниковой набивки RK-PACK 240PC и RK-PACK 240FPC – одинаковы.



РЕКОМЕНДУЕМ!

 Рекомендуем ознакомиться с сальниковыми набивками, конструкция которых, как и конструкция набивки RK-PACK 240PC, выполнена из пряжи терморасширенного графита в комбинации с пряжей на основе политетрафторэтилена (ПТФЕ):





 RK-PACK 240PCСАЛЬНИКОВАЯ НАБИВКА ИЗ ТРГ ПРЯЖИ С УГЛОВЫМ АРМИРОВАНИЕМ ЧИСТОЙ ЛЕНТОЧНОЙ ПТФЕ ПРЯЖЕЙ RK-PACK 402.
 RK-PACK 240CGFOСАЛЬНИКОВАЯ НАБИВКА ИЗ ТРГ ПРЯЖИ С УГЛОВЫМ АРМИРОВАНИЕМ ПТФЕ ПРЯЖЕЙ CGFO.
 RK-PACK 240GPZСАЛЬНИКОВАЯ НАБИВКА ВЫПОЛНЕННАЯ МЕТОДОМ КОМБИНИРОВАННОГО ПЛЕТЕНИЯ ГРАФИТОВОЙ И МОДИФИЦИРОВАННОЙ ГРАФИТОМ ПТФЕ ПРЯЖИ, ТИП «ЗЕБРА».

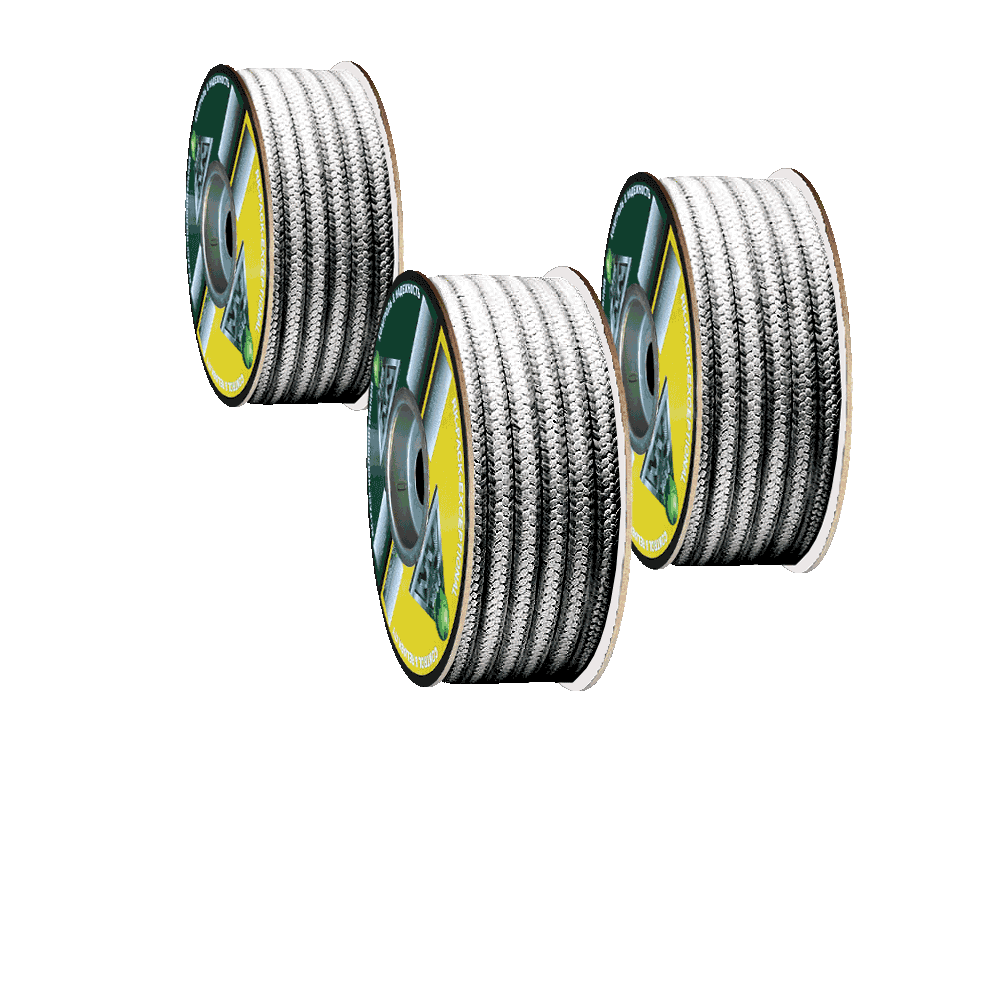

УПАКОВКА ГРАФИТОВОЙ НАБИВКИ RK-PACK 240GPC.

Сальниковые набивки из ТРГ, RK-PACK 240GPC, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.
Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.
