RK-PACK 240C
Сальниковая набивка из ТРГ пряжи, армированной хлопковой нитью

Нажми на стрелку для того чтобы узнать детальную информацию

Show

RK-PACK 240C

ПРОДУКЦИЯ ПРОИЗВОДИТСЯ В СООТВЕТСТВИИ С:

  • 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
  • ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
  • JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.



Общая информация о сальниковой набивке из ТРГ RK-PACK 240C.

Графитовые набивки RK-PACK

Сальниковая набивка RK-PACK 240C, изготавливается из высококачественной пряжи RK-PACK 401C, выполненной из природного, явнокристаллического, крупночешуйчатого графита с содержанием основного вещества (углерода) свыше 99%. В процессе производства графитовой пряжи RK-PACK, в ее структуру, по уникальной технологии, вводятся специальные ингибиторы коррозии.  ТРГ набивка RK-PACK 240C – это мульти сервисная графитовая сальниковая набивка, для герметизации и уплотнения, как для динамических, так и статических узлов.

В ТРГ набивке RK-PACK 240C, в качестве армирующего элемента графитовой пряжи, используется хлопковая нить.

ТРГ набивка RK-PACK 240C - является самой мягкой из графитовых набивок, что объясняется армированием ТРГ пряжи хлопковыми нитями. В отличие от других армирующих материалов, используемых при производстве ТРГ пряжи, хлопок оказывает минимальное воздействие на уплотняемые поверхности элементов сальникового узла, в том случае, если по каким-либо причинам, графитовый материал набивки отступает и хлопок вступает с ними в прямой контакт. ТРГ набивка RK-PACK 240C, изготовленная и ТРГ пряжи армированной хлопком, рекомендуется для мягких режимов при невысоких температурах и давлениях.

Графитовая сальниковая набивка RK-PACK 240C, универсальная набивка, предназначенная для применения, как в высоко динамических, так и в статических режимах уплотнения.

Сальниковые набивки из ТРГ RK-PACK 240С, обладают низким коэффициентом трения, высокой теплопроводностью, химической стойкостью и инертностью, пластичные, не затвердевают, не теряют своих свойств с течением времени.

Сальниковые набивки RK-PACK, выполненные из терморасширенного графита, обладают высоким показателем сжимаемости, вплоть до максимальной плотности 2,25 (г/см3 у ТРГ). Кроме высокой степени сжимаемости, способность к упругому восстановлению у ТРГ набивок RK-PACK, около 15% по объему. В комплексе, высокие показатели по сжимаемости и восстанавливаемости ТРГ набивок RK-PACK, дают возможность регулировки и поддержки сжимаемости и плотности набивки в широком диапазоне температур, обеспечивая стабильное, долговременное и надежное уплотнение без высоких напряжений на болтовых соединениях.

ТРГ набивки RK-PACK, имеют очень низкую скорость ползучести вне зависимости от температуры и обладают низким коэффициентом трения (менее 0,10 по стали), так же, не изменяющегося при изменении температур и при ее скачках.

Набивки RK-PACK из ТРГ, не стареют в процессе эксплуатации, что также не зависит от температуры.

ТРГ набивки RK-PACK не вызывает адгезию (прилипание) к уплотняемым, контактным поверхностям, что делает обслуживание легче, экономит время при замене набивки.

Сальниковая набивка RK-PACK способна противостоять температурам переходных процессов в интервале от -196°С до + 450°С (в кислых средах), не меняя своих физико-механических свойств и геометрических размеров.

ТРГ набивки RK-PACK не требуют дополнительной смазки, что исключает протечки рабочей жидкости, которые имеют место при применении пропитанных сальниковых набивок другого типа, в следствии вымывания смазки.

Для получения более полной и подробной информации о преимуществе сальниковых набивок RK-PACK, на основе терморасширенного графита, перейдите по ссылке – «ОСНОВНЫЕ ПРЕИМУЩЕСТВА ТРГ УПЛОТНЕНИЙ RK-PACK».

Основные, базовые параметры сальниковой набивки из ТРГ RK-PACK 240C.

Сальниковая набивка из ТРГ, RK-PACK 240C, как и все сальниковые набивки из терморасширенного графита марки RK-PACK, выпускаются по внутреннему стандарту предприятия RUS-KIT Nanyang Sealing Materials, требования которого, значительно выше, требований к ТРГ набивкам прописанных в Государственном Стандарте КНР JB/T7370-1994.

В таблице ниже, приведена информация по основным, базовым показателям сальниковых набивок, выполненных в соответствии с внутренним стандартом предприятия RUS-KIT Nanyang Sealing Materials и показатели, предусмотренные стандартом JB/T7370-1994.



Сравнительная таблица базовых параметров сальниковых набивок из ТРГ, выполненных в соответствии с ГОСТ JB/T7370-1994 и ТРГ набивок марки RK-PACK

Показатели

Единица измерения Стандарт
JB/T7370-1994
*Набивки ТРГ
RK-PACK
Методы
испытания
Объемная плотность (Volume Density). г/см3 <20мм х 20мм ≥0.9
≥20мм х 20мм ≥0.7
1.28 JB/T6620
Сжимаемость (Compressibility). % 25~50 35~50 JB/T6620
Восстанавливаемость (Recovery). % 15~25 25~40  -
Упругая деформация (Resilience).     % ≤12 8~13 -
Содержание хлорид-ионов (Chloride content).    ppm / % ≤50 / 0,005 42~48 / 0.0042~0.0048
Содержание серы общей (Total sulfur). ppm / % ≤1500 / 0,15 800~1200 /0,08~0.12% GB1430
Содержание серы сульфатной (Sulphate sulfur).
ppm / % ≤80 / 0,008% ≤50 / 0,005% GB1430
Зольность (Ash content). ppm / %  ≤12000 / 1,2 4000~6000 / 0,4~0,6  -
Содержание углерода в ТРГ пряже
(Carbon content in yarn).
% ≥85 99,0~99,4 -
Содержание графита в общей массе набивки (Graphite content in braided packing). % ≥80 ˃92 ZB J22 014
Потери при прокаливании при +350℃
(Loss on Ignition 350℃).
% ≤17 8~12 JB/T6620
Коэффициент трения (Friction Coefficient).  -  ≤0.20 0.08 JB/T6371

* В таблице приведены данные для сальниковой набивки из ТРГ RK-PACK 240C, с размером поперечного сечения 10мм х 10мм.



 Рабочие среды для применения сальниковой набивки из ТРГ RK-PACK 240C.

ТРГ набивка RK-PACK 240C, как и все сальниковые набивки из ТРГ марки RK-PACK, обладает уникальной коррозионной и химической стойкостью, то есть способностью противостоять воздействию коррозионной среды без изменения своих свойств. ТРГ набивка RK-PACK 240C, не теряет своих свойств в такой высоко окислительной среде, как раскаленный воздух с температурой до +393°С, в концентрированной азотной кислоте, в криогенных жидкостях, таких как жидкий кислород, в расплавленных металлах, таких как расплавленный алюминий. Графитовые набивки RK-PACK 240C, могут быть использованы для уплотнения различных сред, как нейтральных, умеренно агрессивных и агрессивных сред щелочей, кислот, растворителей в диапазоне pH 0 ~ 14

В таблице ниже, дан краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки RK-PACK.



Краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки RK-PACK
Среды Концентрация, % Температура, °С
Хлористоводородная кислота (Соляная кислота) Любая
Серная кислота   До 95% +148,89
Фосфорная кислота Любая
Плавиковая кислота Любая
Азотная кислота До 60% +21,11
Каустическая сода +398,89
Алюминий +732,22
Пар - +537,78
Органические спирты Любая
Органические эфиры Любая
Бензол Любая
Воздух - +393,33

① - в данном случае, температура ограничена лишь максимально допустимой температурой для ТРГ, либо для самих сред.



Среды не предназначенные и не рекомендуемые для использования ТРГ набивки RK-PACK 240C.

Существуют лишь небольшой, определенный перечень химических сред, для герметизации которых, не могут быть использованы сальниковые набивки из ТРГ марки RK-PACK (Таблица 1), или их применение не рекомендуется (Таблица 2).



Таблица 1

Среды, не предназначенные для применения ТРГ набивок RK-PACK
Среды Условия

Дымящая азотная кислота (HNO3), Fuming nitric acid.

Концентрация от 90% до 100%.
Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота).
Гипохлорит натрия (NaOCl), Sodium hypochlorite. Концентрация свыше 40%.
Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация.
Фтор (F2) Fluorine gas, и некоторые его соединения.  При температуре свыше +800°С.
Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. Любая концентрация.
Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения.  -
Бром (Br2), Bromine, и некоторые его соединения. -
Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций.  -



Таблица 2

Среды, нежелательные для применения ТРГ набивок RK-PACK (возможна коррозия)
Среды Условия
Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%.
Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
Оксиды азота, влажн. (N2O), Nitrous gases, moist.  При температуре от +60°С.
Перекись водорода (H2O2), Hydrogen peroxide.  При концентрации <5%, и при температуре ≤ 50°С.
Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



Ограничения по применению сальниковых набивок из ТРГ

          Перечень химических сред, указанных в таблицах, предоставляется только для справки и не в коем случае не является исчерпывающим. При применении уплотнений на основе пряжи из терморасширенного графита RK-PACK, для герметизации химически агрессивных сред, также, необходимо учитывать армирующие и связующие материалы, находящиеся в конструкции ТРГ пряжи, которые обладают иной химической стойкостью.

           В целом, в каждом конкретном случае, необходима специальная оценка на предмет возможных комбинаций химических веществ, с которыми уплотнения RK-PACK, на основе ТРГ, могут вступать в непосредственный контакт.



Значения эксплуатационных параметров для ТРГ набивки RK-PACK 240C.

В таблице ниже, указаны значения для основных эксплуатационных параметров сальниковой набивки RK-PACK 240C. В таблице приведены реальные рабочие значения, при которых гарантирована длительная и надежная герметизация узлов. В отдельных случаях, при правильной установке ТРГ набивки в сочетании с другими уплотнительными изделиями или набивками из других видов материалов, графитовая набивка RK-PACK 240C, может применяться при давлениях до 30МПа на арматуре.



Параметры для RK-PACK 240С Центробежные насосы Оборудование возвратно-поступательного действия Арматура
Давление (МПа). 3 10
20
Скорость вреащение вала (м/с). 20
Температура (рабочая). -200℃ ~ +455℃ на воздухе; +650℃ - пар
рН 0~14
Плотность (г/см3). 1,0~1.4 - в зависимости от размера поперечного сечения
Сжимаемость (%). 35~50
Восстанавливаемость (%). ≥25
Содержание основного вещества (углерод), % 99,0~99,4
Содержание хлорид-ионов (%). ~0,005
Содержание серы (%). 0,08~0.12
Зольность (%). <0,5
Коэффициент трения. <0,10



Ограничения поприменению ТРГ набивокВНИМАНИЕ! Не допускайте ситуаций, при которых, одновременно, значения температуры, давления и скорости, достигнут максимальных, указанных в таблице значений.



 Области применения ТРГ набивок RK-PACK 240C.

Сальниковые графитовые набивки RK-PACK 240, являются непроницаемыми для газов и жидкостей, могут использоваться в высоких температурах и давления для герметизации большинства сред, в том числе таких сред как: перегретый пар, горячая вода, теплообменные жидкости, углеводороды (нефтепродукты, бензин, мазут), криогенные жидкости, все виды растворителей, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д, практически без ограничений, за исключением известных химических продуктов, указанных на этой странице выше.

Кольца из сальниковых набивок RK-PACK применяются в качестве отличной, превосходящей замены эластомерных уплотнительных колец в таких статических приложениях как:

  • высокие и низкие температуры,
  • агрессивные, едкие жидкости,
  • радиоактивные среды.

ТРГ набивки RK-PACK применимы:

  • Ядерная энергетика: в парогенераторах, теплообменниках, во всех типах клапанов.
  • Военно-морской флот: корабли и подводные лодки.
  • Химическая и нефтехимическая промышленность: клапаны, арматура, автоклавы, трубопроводы, теплообменники, коррозионные контуры и цепи, криогенная техника, жидкие теплоносители, парогенераторы высокого и низкого давления.

ТРГ набивки RK-PACK применяются для герметизации и уплотнения эмалированных контактных поверхностей и технических полимеров.

ТРГ набивки RK-PACK применяется в стеклолитейном производстве при непосредственном контакте с расплавленным стеклом.

Упаковка графитовой набивки RK-PACK 240C.

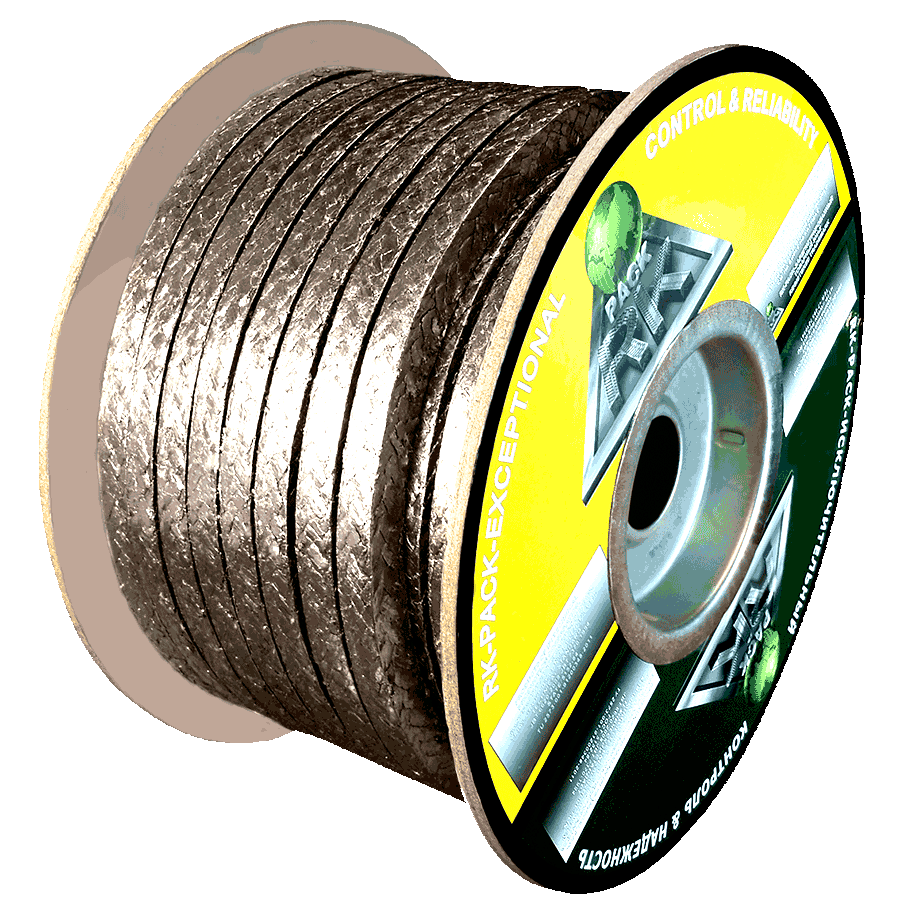

Сальниковые набивки из ТРГ, RK-PACK 240C, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.

Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.

 Набивка графитовая с хлопком
