RK-PACK 401SS
Пряжа из терморасширенного графита (ТРГ), армированная проволокой из стали SS304.

Нажми на стрелку для того чтобы узнать детальную информацию

Show

RK-PACK 401SS

ПРОДУКЦИЯ ПРОИЗВОДИТСЯ В СООТВЕСТВИИ С:

  • 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
  • ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
  • JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.

Общая информация о графитовой пряже RK-PACK 401SS.

Пряжа из терморасширенного графита RK-PACK 401SS, производится из природного, крупночешуйчатого, явнокристаллического графита, добываемого предприятием RUS-KIT NANYANG SEALING MATERIALS  в провинции Хенань, в КНР. Содержание основного вещества (углерода) в ТРГ пряже, находится в интервале от 99,0 до 99,4%.

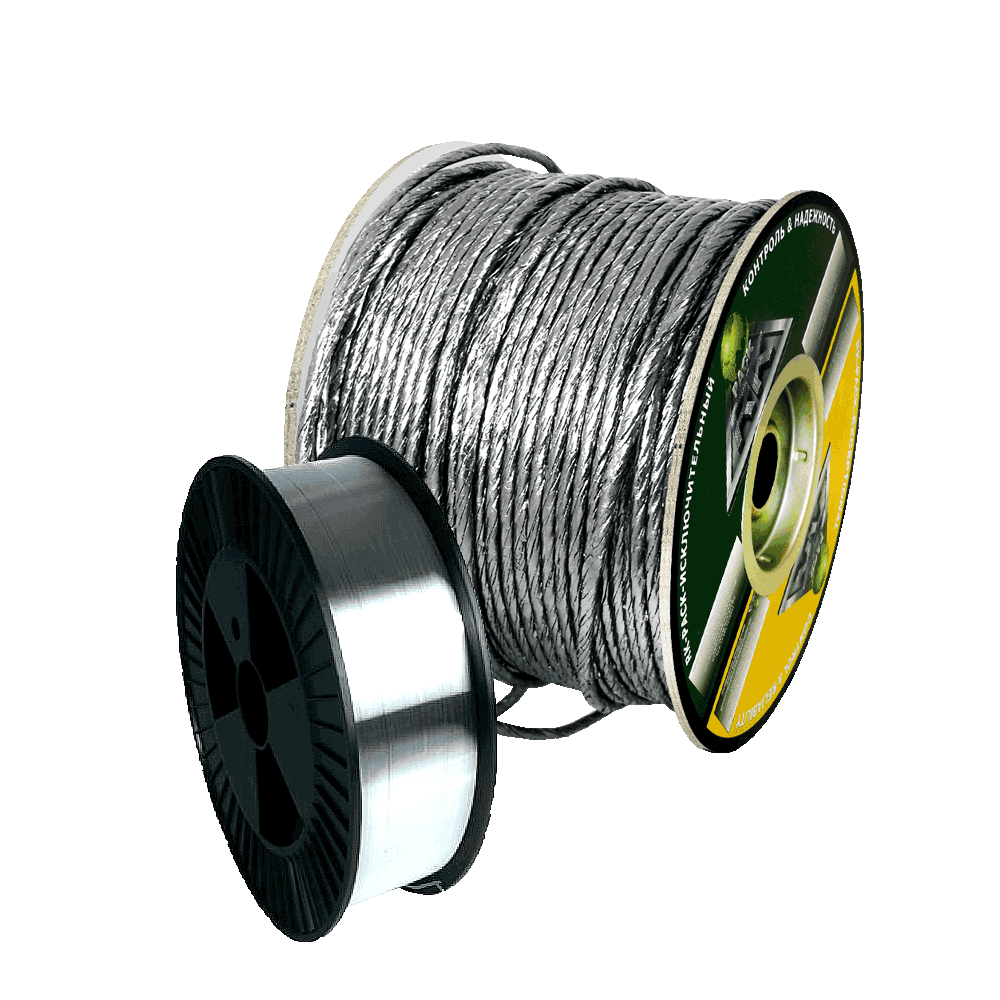

Graphite Yarn with AISI 304 wireТРГ пряжа RK-PACK 401SS, применяется, как самостоятельное уплотнительное изделие, так и для производства сальниковых набивок, предназначенных для уплотнения арматуры и в низкоскоростных и статических режимах уплотнения. Так же, ТРГ пряжу RK-PACK 401SS, применяют в производстве графитовых тканей, графитовых лент с клейким слоем и без него, шнуров, прессованных уплотнительных колец и т.д.

В соответствии с внутренним производственным Стандартом предприятия Rus-Kit Nanyang Sealing Materials, пряжа из ТРГ RK-PACK 401SS, относится к продукции общепромышленного назначения.

Пряжа из терморасширенного графита RK-PACK 401SS, производится по уникальной, запатентованной технологии (Патент № ZL-2010-2-0220238.2), путем скрутки, на заданный градус, композитной, армированной ленты из ТРГ. Величина угла скрутки ТРГ ленты, при производстве графитовой пряжи RK-PACK 401SS, в соответствии с внутренним Стандартом предприятия, составляет 240°.

Композитная, армированная лента, конструкционно – это трехслойный сэндвич, внешние слои которого выполнены из терморасширенного графита, средний слой – распределенные по всей ширине ленты, с заданным Стандартом шагом, армирующие элементы (основные нити + стальная проволока), с определенными физико-механическими параметрами.



Состав стали AISI 304
Компонент C  Mg  P S  Si  Cr  Ni
Масс. %  0,08 max  2,0 max  0,045 max  0,03 max  1,0 max  17-19,5  8-10,5



Проволока, выполнена из стали марки SS304 (AISI 304) - это универсальная, аустенитная, низкоуглеродистая, кислотостойкая сталь. Аналог в РФ, в соответствии с ГОСТ - сталь марки 08Х18Н10. Нержавеющая сталь марки AISI 304 является жаропрочной, выдерживает краткосрочное поднятие температуры до +900°С.

Китайский натуральный графитПряжа RK-PACK 401SS, по причине более низкой стоимости проволоки из стали AISI 304 в сравнении с проволокой из никель-хромовых сплавов INCOLOY® Alloy 800 или INCONELY® Alloy 600, является более экономным аналогом ТРГ пряжи RK-PACK 401I, но, обладает сравнимыми с ними характеристиками и физико-механическими параметрами. Температурная стойкость, применимо к проволоке AISI 304 и проволок из никель-хромовых сплавов, с позиции рассматривания их, как армирующие элементы ТРГ пряжи - сопоставима.

Принципиальных и существенных причин, для выбора в пользу применения ТРГ пряжи армированной никель-хромовыми сплавами INCONEL® Alloy 600 или INCOLOY® Alloy 800 - нет. В тех условиях, когда металлический армирующий элемент (проволока) в структуре ТРГ пряжи, находится в ее теле и защищена от внешних, как механических, так и химических воздействий графитовым материалом, поведение проволоки как из стали SS 304, так и из сплавов INCONEL® Alloy 600 и  INCOLOY® Alloy 800 – практически одинаковое. Кроме того, в уплотнительном узле, не создается условий сверхвысоких температур и давлений или разрывных нагрузок, при которых, тот или иной сплав или сталь, могли бы проявлять свое превосходство или недостатки друг над другом.

Иная ситуация наблюдается для специальных графитовых пряж, предназначенных для производства сальниковых набивок и иных уплотнительных изделий, предназначенных для работы в условиях сверхвысоких давлений, свыше 40Мпа. Это пряжа RK-PACK 401IJ и RK-PACK 401CJ. Такие пряжи из ТРГ, имеют в своей конструкции внешний армирующий и усиливающий каркас, выполненный в виде обвязки или оплетки тела графитовой пряжи проволокой из металлического материала. Данная конструкция, определяет, прямое взаимодействие проволочной обвязки (оплетки) с рабочей средой уплотняемого узла. В этом случае, предпочтение может отдаваться пряже, в конструкции которой, применены никель-хромовые сплавы INCONEL® Alloy 600 или  INCOLOY® Alloy 800, но только в тех случаях, если проведена специальная техническая оценка, которая определила целесообразность применения этих материалов, в силу их лучшего противостояния либо агрессивности рабочей среды, либо иным факторам.

Армирующие элементы, для более надежной связи с графитовым материалом в структуре ТРГ пряжи, проходят предварительную обработку связующим термостойким составом на основе акрила.

Количество акрилового связующего, в зависимости от размера ТРГ пряжи, в соответствии с Техническим Стандартом предприятия, находится в пределах от 3% до 6%. Один из ключевых параметров, определяющих качество ТРГ пряжи – количество содержащегося в ней связующего. Содержание акрилового связующего в ТРГ пряже, превышающее эти значения, говорит о низком качестве исходного сырья (графита) и о низком качестве готовых изделий на ее основе.

С более подробной информацией по качеству пряж на основе терморасширенного графита, можно ознакомиться перейдя по этой ссылке «основы качества ТРГ пряжи».

Армированная, композитная лента из терморасширенного графита, в зависимости от требуемого размера ТРГ пряжи, производится разных геометрических размеров.



Физические, физико-механические и эксплуатационные характеристики пряжи RK-PACK 401SS.

В таблице ниже, даны геометрические размеры ТРГ ленты, количество армирующих элементов в ленте и объем связующего акрилового состава.



Размер пряжи RK-PACK 401SS Толщина армированной ленты Ширина армированной ленты Количество базовых армирующих элементов (стеклонить) Количество дополнительных армирующих элементов (Инконель 800) Количество акрилового связующего Армирующие элементы
2000 текс  0,19~0,20 мм 11 мм 6 1 <6%

Стеклонить: 40Nm*2 из бесщелочного стекла «Е» класса.
Проволока: Сталь AISI 304. D-0,11мм

3000 текс 0,20~0,21мм 13 мм 7 1
5000 текс  0,22~0,23 мм 19 мм 12 1



Физико-механические и эксплуатационные параметры ТРГ пряжи RK-PACK 401SS, определенные внутренним Стандартом предприятия Rus-Kit Nanyang Sealing Materials, отображены в таблицах ниже.

Физико-механические и эксплуатационные параметры, указанные в таблице, хоть и имеют очень высокие характеристики высококачественной продукции, тем не менее, распространяются на пряжу RK-PACK 401SS общепромышленного назначения.

Rus-Kit Nanyang Sealing Materials, так же, производит пряжу из терморасширенного графита с содержанием основного вещества (углерода) свыше 99,5%. Для получения технической информацией по ТРГ пряже иных параметров и характеристик, пожалуйста, свяжитесь с нами по электронной почте по адресу info@rk-pack.com или, по любому из наших телефонов.



Параметры пряжи из терморасширенного графита RK-PACK 401SS
Параметры Значение Примечание
Содержание основного вещества (углерода), % 99,0~99.4 Пряжа RK-PACK для изделий общепромышленного назначения
Размер пряжи, текс 2000, 3000, 5000 В зависимости от геометрических размеров конечного изделия.
Сжимаемость, % 35~50 Стандарт RK-PACK.
Восстанавливаемость, % 25~40 Стандарт RK-PACK.
Содержание хлорид-ионов, % 0.0042~0.0048 Стандарт RK-PACK.
Содержание серы общей, % 0,08~0.12% Стандарт RK-PACK.
Зольность, % 0,4~0,6 Стандарт RK-PACK.
Коэффициент трения ~0,08 Стандарт RK-PACK.
рН 0~14 Стандарт RK-PACK.
Температура, °С -200 ~ +450 В кислых средах.



Разрывная нагрузка пряжи RK-PACK 401SS, определяется общей разрывной нагрузкой всех армирующих элементов, находящихся в конструкции пряжи.



Химическая стойкость пряжи RK-PACK 401SS и рабочие среды для ее применения.

Химическая стойкость графитовой пряжи RK-PACK 401SS, определяется свойствами базового материала, из которого она изготовлена, то есть, природного графита. Пряжа из ТРГ RK-PACK 401SS, также, как и уплотнительные изделия на ее основе, обладают уникальной химической стойкостью и инертностью. Изделия из RK-PACK 401SS, применяются для уплотнения и герметизации сред, рН которых находится в пределах 0~14, то есть, от самых агрессивных кислот, до самых едких щелочей.



Тем не менее, существует два перечня сред, для уплотнения и герметизации которых, изделия из ТРГ не предназначены (Таблица 1), или их применение, может приводить к серьезным коррозионным явлениям (Таблица 2).



 Таблица 1

Среды, не предназначенные для применения изделий, изготовленных из пряжи RK-PACK 401SS
Среды Условия
Дымящая азотная кислота (HNO3), Fuming nitric acid Конц. от 90% до 100%
Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота). -
Гипохлорит натрия (NaOCl), Sodium hypochlorite. Конц. свыше 40%
Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация
Фтор (F2) Fluorine gas, и некоторые его соединения. Т > 800°С
Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. Любая концентрация
Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения. -
Бром (Br2), Bromine, и некоторые его соединения. -
Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций. -



Таблица 2

Среды, для уплотнения которых, применение изделий из ТРГ пряжи RK-PACK 401 - не желательно (возможна коррозия).
Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%
Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
Оксиды азота, влажн. (N2O), Nitrous gases, moist. При температуре от +60°С.
Перекись водорода (H2O2), Hydrogen peroxide. При концентрации <5%, и при температуре ≤ 50°С.
Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



Перечень сред, в которых ТРГ не применим       Перечень химических сред, указанных в таблицах, предоставляется только для справки и не в коем случае не является исчерпывающим. При применении уплотнений на основе пряжи из терморасширенного графита RK-PACK, для герметизации химически агрессивных сред, также, необходимо учитывать армирующие и связующие материалы, находящиеся в конструкции ТРГ пряжи, которые обладают иной химической стойкостью.

     В целом, в каждом конкретном случае, необходима специальная оценка на предмет возможных комбинаций химических веществ, с которыми уплотнения RK-PACK, на основе ТРГ, могут вступать в непосредственный контакт.

Упаковка, отгрузка, условия поставки.

Упаковка и отгрузка пряжи RK-PACK 401, производится в соответствии с пожеланием заказчика. Стандартная упаковка – намотка на бобины с весом нетто от 5 кг.



Условия поставки ТРГ пряжи RK-PACK в РФ, в страны Таможенного Союза, в страны СНГ, и другие страны, варианты сотрудничества с Предприятием Rus-Kit Nanyang Sealing Materials, а также такие вопросы, как: Маркировка продукции; Сроки поставки; Предконтрактная инспекция предприятия; Контроль качества продукции; Предоставление статуса дилера - подробно изложены в специальном разделе сайта, перейти в который, можно по этой ссылке.

Графитовая нить для сальниковых набивок
