RK-PACK 401A
Пряжа из терморасширенного графита (ТРГ), армированная арамидной нитью.

Нажми на стрелку для того чтобы узнать детальную информацию

Show
Содержание

RK-PACK 401A

Подробная информация о характеристиках продукции содержится в PDF-файле.

Подробная информация

ПРОДУКЦИЯ ПРОИЗВОДИТСЯ В СООТВЕСТВИИ С:

  • 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
  • ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
  • JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.

Общая информация о графитовой пряже RK-PACK 401A.

Пряжа из терморасширенного графита RK-PACK 401A, производится из природного, крупночешуйчатого, явнокристаллического графита, добываемого предприятием Rus-Kit Nanyang Sealing Materials в провинции Хенань, в КНР. Содержание основного вещества (углерода) в ТРГ пряже, находится в интервале от 99,0 до 99,4%.

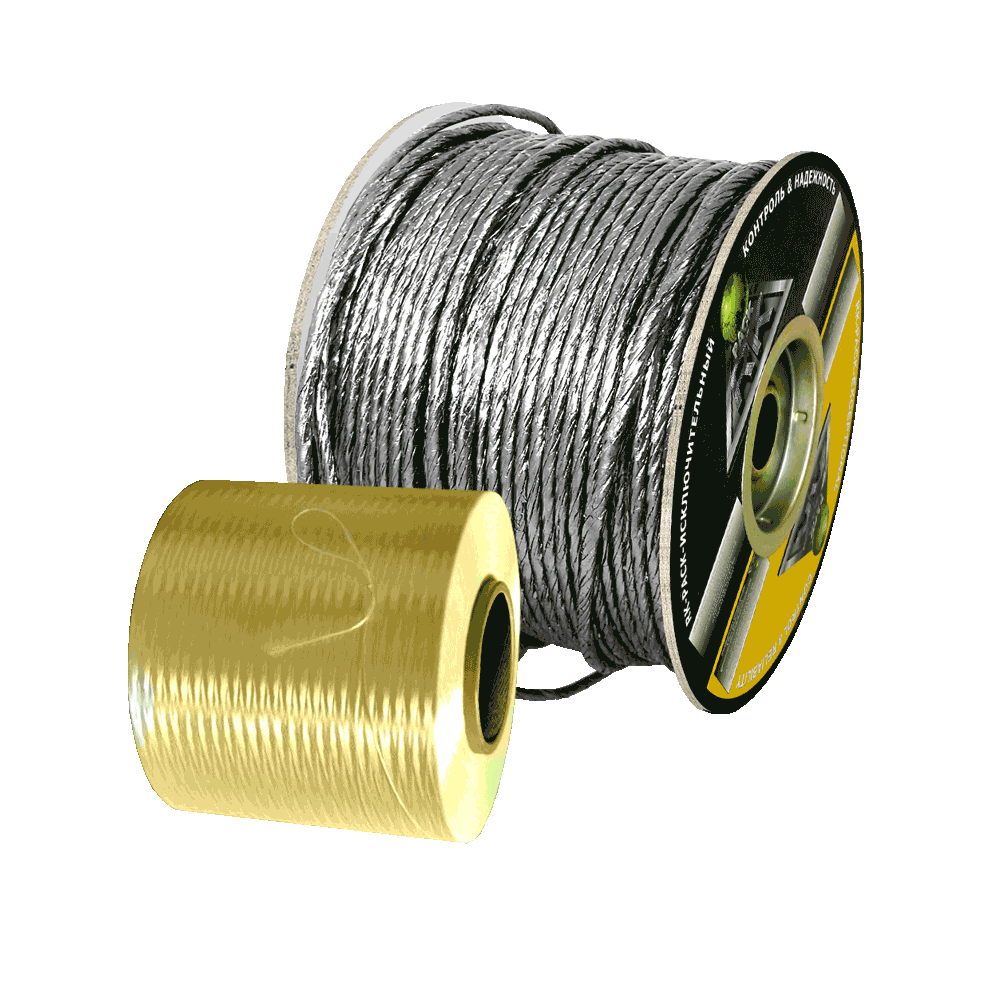

Graphite Yarn with aramid fiberТРГ пряжа RK-PACK 401A, применяется, как самостоятельное уплотнительное изделие, так и для производства сальниковых набивок, графитовых тканей, лент, шнуров, прессованных уплотнительных колец и т.д.


В соответствии с внутренним производственным Стандартом предприятия Rus-Kit Nanyang Sealing Materials, пряжа из ТРГ RK-PACK 401A, относится к продукции общепромышленного назначения.

Пряжа из терморасширенного графита RK-PACK 401A, производится по уникальной, запатентованной технологии (Патент № ZL-2010-2-0220238.2), путем скрутки, на заданный градус, композитной, армированной ленты из ТРГ. Величина угла скрутки ТРГ ленты, при производстве графитовой пряжи RK-PACK 401A, в соответствии с внутренним Стандартом предприятия, составляет 240°.

Композитная, армированная лента, конструкционно – это трехслойный сэндвич, внешние слои которого выполнены из терморасширенного графита, средний слой – распределенные по всей ширине ленты, с заданным Стандартом шагом, армирующие элементы (основные нити + арамидная нить), с определенными физико-механическими параметрами.

Графит крупночешуйчатый RK-PACKАрмирующие нити, для более надежной связи с графитовым материалом в структуре ТРГ пряжи, проходят предварительную обработку связующим термостойким составом на основе акрила. Количество акрилового связующего, в зависимости от размера ТРГ пряжи, в соответствии с Техническим Стандартом предприятия, находится в пределах от 3% до 6%. Один из ключевых параметров, определяющих качество ТРГ пряжи – количество содержащегося в ней связующего. Содержание акрилового связующего в ТРГ пряже, превышающее эти значения, говорит о низком качестве исходного сырья (графита) и о низком качестве готовых изделий на ее основе.


С более подробной информацией по качеству пряж на основе терморасширенного графита, можно ознакомиться перейдя по этой ссылке «ОСНОВЫ КАЧЕСТВА ТРГ ПРЯЖИ».
Армированная, композитная лента из терморасширенного графита, в зависимости от требуемого размера ТРГ пряжи, производится разных геометрических размеров.



Физические, физико-механические и эксплуатационные характеристики пряжи RK-PACK 401A.

В таблице ниже, даны геометрические размеры ТРГ ленты, количество армирующих элементов в ленте и объем связующего акрилового состава.



Размер пряжи RK-PACK 401A Толщина армированной ленты Ширина армированной ленты Количество базовых армирующих элементов (стеклонить) Количество дополнительных армирующих элементов (арамидная нить) Количество акрилового связующего Армирующие элементы
2000 текс  0,19~0,20 мм 11 мм 6 1 <6%

Арамидная нить: 3000D.

Стеклонить 40Nm*2 из бесщелочного стекла «Е» класса.

3000 текс 0,20~0,21мм 13 мм 7 1
5000 текс  0,22~0,23 мм 19 мм 12 1



Физико-механические и эксплуатационные параметры ТРГ пряжи RK-PACK 401A, определенные внутренним Стандартом предприятия Rus-Kit Nanyang Sealing Materials, отображены в таблицах ниже.

Физико-механические и эксплуатационные параметры, указанные в таблице, хоть и имеют очень высокие характеристики высококачественной продукции, тем не менее, распространяются на пряжу RK-PACK 401A общепромышленного назначения.

Rus-Kit Nanyang Sealing Materials, так же, производит пряжу из терморасширенного графита с содержанием основного вещества (углерода) свыше 99,5%. Для получения технической информацией по ТРГ пряже иных параметров и характеристик, пожалуйста, свяжитесь с нами по электронной почте по адресу info@rk-pack.com или, по любому из наших телефонов.



Параметры пряжи из терморасширенного графита, RK-PACK 401A
Параметры Значение Примечание
Содержание основного вещества (углерода), % 99,0~99.4 Пряжа RK-PACK для изделий общепромышленного назначения
Размер пряжи, текс 2000, 3000, 5000 В зависимости от геометрических размеров конечного изделия.
Сжимаемость, % 35~50 Стандарт RK-PACK.
Восстанавливаемость, % 25~40 Стандарт RK-PACK.
Содержание хлорид-ионов, % 0.0042~0.0048 Стандарт RK-PACK.
Содержание серы общей, % 0,08~0.12% Стандарт RK-PACK.
Зольность, % 0,4~0,6 Стандарт RK-PACK.
Коэффициент трения ~0,08 Стандарт RK-PACK.
рН 0~14 Стандарт RK-PACK.
Температура, °С -200 ~ +450 В кислых средах.



Разрывная нагрузка пряжи RK-PACK изготовленной из терморасширенного графита, определяется общей разрывной нагрузкой всех армирующих элементов, находящихся в конструкции пряжи.

Прочность и разрывная нагрузка у арамидных нитей, превышают эти же параметры для стальной проволоки того же размера.



Химическая стойкость пряжи RK-PACK 401A и рабочие среды для ее применения.

Химическая стойкость графитовой пряжи RK-PACK 401A, определяется свойствами базового материала, из которого она изготовлена, то есть, природного графита. Пряжа из ТРГ RK-PACK 401A, также, как и уплотнительные изделия на ее основе, обладают уникальной химической стойкостью и инертностью. Изделия из RK-PACK 401G, применяются для уплотнения и герметизации сред, рН которых находится в пределах 0~14, то есть, от самых агрессивных кислот, до самых едких щелочей.

Тем не менее, существует два перечня сред, для уплотнения и герметизации которых, изделия из ТРГ не предназначены (Таблица1), или их применение, может приводить к серьезным коррозионным явлениям.



Таблица 1.

Среды, не предназначенные для применения изделий, изготовленных из пряжи RK-PACK 401A
Среды Условия
Дымящая азотная кислота (HNO3), Fuming nitric acid Конц. от 90% до 100%
Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота). -
Гипохлорит натрия (NaOCl), Sodium hypochlorite. Конц. свыше 40%
Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация
Фтор (F2) Fluorine gas, и некоторые его соединения. Т > 800°С
Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. Любая концентрация
Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения. -
Бром (Br2), Bromine, и некоторые его соединения. -
Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций. -



Таблица 2.

Среды, для уплотнения которых, применение изделий из ТРГ пряжи RK-PACK 401 - не желательно (возможна коррозия).
Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%
Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
Оксиды азота, влажн. (N2O), Nitrous gases, moist. При температуре от +60°С.
Перекись водорода (H2O2), Hydrogen peroxide. При концентрации <5%, и при температуре ≤ 50°С.
Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



Перечень сред, в которых ТРГ не применим

     Перечень химических сред, указанных в таблицах, предоставляется только для справки и не в коем случае не является исчерпывающим. При применении уплотнений на основе пряжи из терморасширенного графита RK-PACK, для герметизации химически агрессивных сред, также, необходимо учитывать армирующие и связующие материалы, находящиеся в конструкции ТРГ пряжи, которые обладают иной химической стойкостью.

     В целом, в каждом конкретном случае, необходима специальная оценка на предмет возможных комбинаций химических веществ, с которыми уплотнения RK-PACK, на основе ТРГ, могут вступать в непосредственный контакт.


Упаковка, отгрузка, условия поставки.

Упаковка и отгрузка пряжи RK-PACK 401, производится в соответствии с пожеланием заказчика. Стандартная упаковка – намотка на бобины с весом нетто от 5 кг.

Условия поставки ТРГ пряжи RK-PACK в РФ, в страны Таможенного Союза, в страны СНГ, и другие страны, варианты сотрудничества с Предприятием Rus-Kit Nanyang Sealing Materials, а также такие вопросы, как: Маркировка продукции; Сроки поставки; Предконтрактная инспекция предприятия; Контроль качества продукции; Предоставление статуса дилера - подробно изложены в специальном разделе сайта, перейти в который, можно по этой ссылке.
