RK-PACK 240I
Cальниковая набивка из пряжи ТРГ армированной Инконель проволокой

Нажми на стрелку для того чтобы узнать детальную информацию

Show
Содержание

RK-PACK 240I

Подробная информация о характеристиках продукции содержится в PDF-файле.
Краткое описание

Сальниковая набивка RK-PACK 240I, изготавливается из пряжи, произведенной из природного, явнокристаллического, крупночешуйчатого графита с содержанием основного вещества (углерода) свыше 99%. В процессе производства графитовой пряжи, в ее структуру, по уникальной, запатентованной технологии, вводятся специальные ингибиторы коррозии.

RK-PACK 240I – это сальниковая набивка для статических узлов, арматуры и клапанов, задвижек, люков, фланцев. Сальниковая набивка, выполнена из высококачественной пряжи ТРГ RK-PACK 401I, армированной мульти-инконель проволокой. Инконель относится к аустенитным никель-хромовым жаропрочным сплавам. Сплав Инконель стойкий к окислению и коррозии, а при нагреве формирует тонкую стабильную пассивирующую оксидную пленку, предохраняющую поверхность от дальнейшего разрушения. Инконель сохраняет прочность в широком промежутке температур, поэтому подходит для приложений, где стальная проволока не работает, что и обуславливает использование Инконель проволоки для армирование графитовой пряжи, с целью производства на ее основе графитовых набивок с уникальными эксплуатационными характеристиками.

Стандарты производства
  • ТУ 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
  • ASTM F2191/F2191M-13 – СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
  • JB/T - 7370-1994 – ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.
  • Варианты поставки продукции и упаковки

    Сальниковые набивки из ТРГ, RK-PACK 240I, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.

    Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.

    Подробная информация

    ПРОДУКЦИЯ ПРОИЗВОДИТСЯ В СООТВЕСТВИИ С:

    • 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
    • ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
    • JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.

    Общая информация о сальниковой набивке из ТРГ RK-PACK 240I.

    Сальниковая набивка из терморасширенного графита RK-PACK 240I



    Сальниковая набивка RK-PACK 240I, изготавливается из пряжи, произведенной из природного, явнокристаллического, крупночешуйчатого графита с содержанием основного вещества (углерода) свыше 99%. В процессе производства графитовой пряжи, в ее структуру, по уникальной, запатентованной технологии, вводятся специальные ингибиторы коррозии.

    RK-PACK 240I – это сальниковая набивка для статических узлов, арматуры и клапанов, задвижек, люков, фланцев. Сальниковая набивка, выполнена из высококачественной пряжи ТРГ RK-PACK 401I, армированной мульти-инконель проволокой. Инконель относится к аустенитным никель-хромовым жаропрочным сплавам. Сплав Инконель стойкий к окислению и коррозии, а при нагреве формирует тонкую стабильную пассивирующую оксидную пленку, предохраняющую поверхность от дальнейшего разрушения. Инконель сохраняет прочность в широком промежутке температур, поэтому подходит для приложений, где стальная проволока не работает, что и обуславливает использование Инконель проволоки для армирование графитовой пряжи, с целью производства на ее основе графитовых набивок с уникальными эксплуатационными характеристиками.

    RK-PACK 240I, обладает всеми характеристиками высококачественных набивок из ТРГ типа 240: химическая стойкость и стабильность, само смазывающий антифрикционный эффект, низкий коэффициент трения, высокая теплопроводность.

    Усиление графитовой пряжи мульти-инконель проволокой, обеспечивает набивке RK-PACK 240I работоспособность при высоких давлениях (до 35Мпа), отличные антиэкструзионные свойства, увеличивает теплопроводность, сохраняет хорошие механические свойства набивки, как при высоких, так и  при низких температурах.

    Сальниковые набивки RK-PACK, выполненные из терморасширенного графита, обладают высоким показателем сжимаемости, вплоть до максимальной плотности 2,25 г/см3 (самого ТРГ). Кроме высокой степени сжимаемости, способность к упругому восстановлению у ТРГ набивок RK-PACK, около 15% по объему. В комплексе, высокие показатели по сжимаемости и восстанавливаемости ТРГ набивок RK-PACK, дают возможность регулировки и поддержки сжимаемости и плотности набивки в широком диапазоне температур, обеспечивая стабильное, долговременное и надежное уплотнение без высоких напряжений на болтовых соединениях.

    ТРГ набивки RK-PACK, имеют очень низкую скорость ползучести вне зависимости от температуры и обладают низким коэффициентом трения (менее 0,10 по стали), так же, не изменяющегося при изменении температур и при ее скачках.

    Набивки RK-PACK из ТРГ, не стареют в процессе эксплуатации, что также не зависит от температуры.

    ТРГ набивки RK-PACK не вызывает адгезию (прилипание) к уплотняемым, контактным поверхностям, что делает обслуживание легче, экономит время при замене набивки.

    Сальниковая набивка RK-PACK способность противостоять температурам переходных процессов в интервале от -196°С до + 450°С, не меняя своих физико-механических свойств и геометрических размеров.

    ТРГ набивки RK-PACK не требуют дополнительной смазки, что исключает протечки рабочей жидкости, которые имеют место при применении пропитанных сальниковых набивок другого типа, в следствии вымывания смазки.

    Для получения более полной и подробной информации о преимуществе сальниковых набивок RK-PACK, на основе терморасширенного графита, перейдите по ссылке – «Основные преимущества ТРГ уплотнений RK-PACK».

    Основные, базовые параметры сальниковой набивки из ТРГ RK-PACK 240I.

    Сальниковая набивка из ТРГ, RK-PACK 240I, как и все сальниковые набивки из терморасширенного графита марки RK-PACK, выпускаются по внутреннему стандарту предприятия RUS-KIT Nanyang Sealing Materials, требования которого, значительно выше, требований к ТРГ набивкам прописанных в Государственном Стандарте КНР JB/T7370-1994.

    В таблице ниже, приведена информация по основным, базовым показателям сальниковых набивок, выполненных в соответствии с внутренним стандартом предприятия RUS-KIT Nanyang Sealing Materials и показатели, предусмотренные стандартом JB/T7370-1994.



    Сравнительная таблица базовых параметров сальниковых набивок из ТРГ, выполненных в соотвествии с ГОСТ JB/T7370-1994 и ТРГ набивок марки RK-PACK

    Показатели

    Единица измерения Стандарт
    JB/T7370-1994
    *Набивки ТРГ
    RK-PACK
    Методы
    испытания
    Объемная плотность (Volume Density). г/см3 <20мм х 20мм ≥0.9
    ≥20мм х 20мм ≥0.7
    1.28 JB/T6620
    Сжимаемость (Compressibility). % 25~50 35~50 JB/T6620
    Восстанавливаемость (Recovery). % 15~25 25~40  -
    Упругая деформация (Resilience).     % ≤12 8~13 -
    Содержание хлорид-ионов (Chloride content).    ppm / % ≤50 / 0,005 42~48 / 0.0042~0.0048
    Содержание серы общей (Total sulfur). ppm / % ≤1500 / 0,15 800~1200 /0,08~0.12% GB1430
    Содержание серы сульфатной (Sulphate sulfur).
    ppm / % ≤80 / 0,008% ≤50 / 0,005% GB1430
    Зольность (Ash content). ppm / %  ≤12000 / 1,2 4000~6000 / 0,4~0,6  -
    Содержание углерода в ТРГ пряже (Carbon content in yarn). % ≥85 99,0~99,4 -
    Содержание графита в общей массе набивки (Graphite content in braided packing). % ≥80 ˃92 ZB J22 014
    Потери при прокаливании при +350℃ (Loss on Ignition 350℃). % ≤17 8~12 JB/T6620
    Коэффициент трения (Friction Coefficient).  -  ≤0.20 0.08 JB/T6371

    * В таблице приведены данные для сальниковой набивки из ТРГ RK-PACK 240I, с размером поперечного сечения 10мм х 10мм.

     Рабочие среды для применения сальниковой набивки из ТРГ RK-PACK 240I.

    ТРГ набивка RK-PACK 240I, как и все сальниковые набивки из ТРГ марки RK-PACK, обладает уникальной коррозионной и химической стойкостью, то есть способностью противостоять воздействию коррозионной среды без изменения своих свойств. ТРГ набивка RK-PACK 240I, не теряет своих свойств в такой высоко окислительной среде, как раскаленный воздух с температурой до +393°С, в концентрированной азотной кислоте, в криогенных жидкостях, таких как жидкий кислород, в расплавленных металлах, таких как расплавленный алюминий. Графитовые набивки RK-PACK 240I, могут быть использованы для уплотнения различных сред, как нейтральных, умеренно агрессивных и агрессивных сред щелочей, кислот, растворителей в диапазоне pH 0 ~ 14

    В таблице ниже, дан краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки RK-PACK.



    Краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки RK-PACK
    Среды Концентрация, % Температура, °С
    Хлористоводородная кислота (Соляная кислота) Любая
    Серная кислота   До 95% +148,89
    Фосфорная кислота Любая
    Плавиковая кислота Любая
    Азотная кислота До 60% +21,11
    Каустическая сода +398,89
    Алюминий +732,22
    Пар - +537,78
    Органические спирты Любая
    Органические эфиры Любая
    Бензол Любая
    Воздух - +393,33

    ① - в данном случае, температура ограничена лишь максимально допустимой температурой для ТРГ, либо для самих сред.

    Среды не предназначенные и не рекомендуемые для использования ТРГ набивки RK-PACK 240I.

    Существуют лишь небольшой, определенный перечень химических сред, для герметизации которых, не могут быть использованы сальниковые набивки из ТРГ марки RK-PACK, или их применение не рекомендуется. Данная информация предоставлена в таблицах ниже.



    Среды, не предназначенные для применения ТРГ набивок RK-PACK
    Среды Условия

    Дымящая азотная кислота (HNO3), Fuming nitric acid.

    Концентрация от 90% до 100%.
    Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота).
    Гипохлорит натрия (NaOCl), Sodium hypochlorite. Концентрация свыше 40%.
    Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация.
    Фтор (F2) Fluorine gas, и некоторые его соединения.  При температуре свыше +800°С.
    Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. Любая концентрация.
    Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения.  -
    Бром (Br2), Bromine, и некоторые его соединения. -
    Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций.  -



    Среды, нежелательные для применения ТРГ набивок RK-PACK (возможна коррозия)
    Среды Условия
    Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%.
    Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
    Оксиды азота, влажн. (N2O), Nitrous gases, moist.  При температуре от +60°С.
    Перекись водорода (H2O2), Hydrogen peroxide.  При концентрации <5%, и при температуре ≤ 50°С.
    Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



    Ограничения по применению сальниковых набивок из ТРГ RK-PACK

         Перечень химических сред, указанных в таблицах, предоставляется только для справки и не в коем случае не является исчерпывающим. При применении уплотнений на основе пряжи из терморасширенного графита RK-PACK, для герметизации химически агрессивных сред, также, необходимо учитывать армирующие и связующие материалы, находящиеся в конструкции ТРГ пряжи, которые обладают иной химической стойкостью.

         В целом, в каждом конкретном случае, необходима специальная оценка на предмет возможных комбинаций химических веществ, с которыми уплотнения RK-PACK, на основе ТРГ, могут вступать в непосредственный контакт.



    Значения эксплуатационных параметров для ТРГ набивки RK-PACK 240I.

    В таблице ниже, указаны значения для основных эксплуатационных параметров сальниковой набивки RK-PACK 240I. В таблице приведены реальные рабочие значения, при которых гарантирована длительная и надежная герметизация узлов. В отдельных случаях, при правильной установки ТРГ набивки в сочетании с другими уплотнительными изделиями или набивками из других видов материалов, графитовая набивка RK-PACK 240I, может применяться при давлениях до 40МПа на арматуре.



    Параметры для RK-PACK 240I  Арматура и статика Оборудование возвратно-поступательного действия
    Давление (МПа). 35 12 *
    Скорость вреащение вала (м/с). Не рекомендуется  **
    Температура (рабочая). -200℃ ~ +455℃ на воздухе; +650℃ - пар
    рН 0~14
    Плотность (г/см3). 1,0~1.4 - в зависимости от размера поперечного сечения
    Сжимаемость (%). 35~50
    Восстанавливаемость (%). ≥25
    Содержание основного вещества (углерод), % 99,0~99,4
    Содержание хлорид-ионов (%). ~0,005
    Содержание серы (%). 0,08~0.12
    Зольность (%). <0,5
    Коэффициент трения. <0,15



    Ограничения по применению сальниковых набивок из ТРГ RK-PACKВНИМАНИЕ! Не допускайте ситуаций, при которых, одновременно, значения температуры и давления достигнут максимальных, указанных в таблице значений.





    * Применение ТРГ набивок RK-PACK, в конструкции которых использованы металлические армирующие элементы, в качестве уплотнений в поршневых, плунжерных, и иных узлах возвратно-поступательного принципа работы, допускается, но рекомендуется предварительная техническая оценка.

    Необходимо учитывать твердость поверхностей уплотняемых деталей, таких как вала, штока, внутренней поверхности цилиндра и т.д. Твердость уплотняемых поверхностей, должна быть выше твердости армирующих элементов в конструкции сальниковой набивки.

    ** Сальниковые набивки RK-PACK, выполненные из ТРГ пряжи имеющей в своей конструкци армирующие или усиливающие элементы и конструкции из металлических элементов, преимущественно предназначены для уплотения арматуры, статики и низко скоростных узлов, RUS-KIT NANYANG SEALING MATERIALS не рекомендует использование ТРГ набивок данного типа в высоко динамичных узлах уплотнения без специальной технической оценки.

    Контакт металлических армирующих элементов сальниковой набивки RK-PACK и стальных уплотняемых поверхностей, в высоко динамических узлах, может вызвать серьезную порчу последних и может являться причиной аварийных ситуаций. Чем выше динамика сальникового уплотнения, например, скорость вращения вала, тем выше риски вступления в контакт вала насоса с армирующими металлическими элементами графитовой набивки. Многократно увеличиваются риски при перекачке сред с абразивными частицами, которые могут разрушать мягкое графитовое тело сальниковой набивки, тем самым создавая условия прямого взаимодействия уплотняемых поверхностей с армирующими элементами ТРГ набивки.

    Право применение и конечное решение на установку данных ТРГ набивок в высоко динамические узлы, в том числе в поршневые насосы и в насосы возвратно-поступательного действия, безусловно, остается за потребителем. В данном случае, предоставленная RUS-KIT NANYANG SEALING MATERIALS информация, носит исключительно рекомендательный характер.

     Области применения ТРГ набивок RK-PACK 240I.

    Графитовая набивка RK-PACK 240I, применяется в большинстве промышленных сфер и производств практически без ограничений, это электростанции, нефтеперерабатывающие заводы, нефтехимические и металлургические предприятия. Исключения, для графитовых набивок составляют чистые и особо чистые производства, в том числе фармацевтика и пищевая промышленность, где возможен контакт набивки непосредственно с продуктами или их компонентами.

    Сальниковые графитовые набивки RK-PACK 240I, являются непроницаемыми для газов и жидкостей, могут использоваться в высоких температурах и давления для герметизации большинства сред, в том числе таких сред как: перегретый пар, горячая вода, теплообменные жидкости, углеводороды (нефтепродукты, бензин, мазут), криогенные жидкости, все виды растворителей, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д, практически без ограничений, за исключением известных химических продуктов, указанных на этой странице выше.

    Кольца из сальниковых набивок RK-PACK применяются в качестве отличной, превосходящей замены эластомерных уплотнительных колец в таких статических приложениях как:

    • высокие и низкие температуры,
    • агрессивные, едкие жидкости,
    • радиоактивные среды.

    ТРГ набивки RK-PACK применимы:

    • Ядерная энергетика: в парогенераторах, теплообменниках, во всех типах клапанов.
    • Военно-морской флот: корабли и подводные лодки.
    • Химическая и нефтехимическая промышленность: клапаны, арматура, автоклавы, трубопроводы, теплообменники, коррозионные контуры и цепи, криогенная техника, жидкие теплоносители, парогенераторы высокого и низкого давления.

    ТРГ набивки RK-PACK применяются для герметизации и уплотнения эмалированных контактных поверхностей и технических полимеров.

    ТРГ набивки RK-PACK применяется в стеклолитейном производстве при непосредственном контакте с расплавленным стеклом.

    Упаковка графитовой набивки RK-PACK 240I.

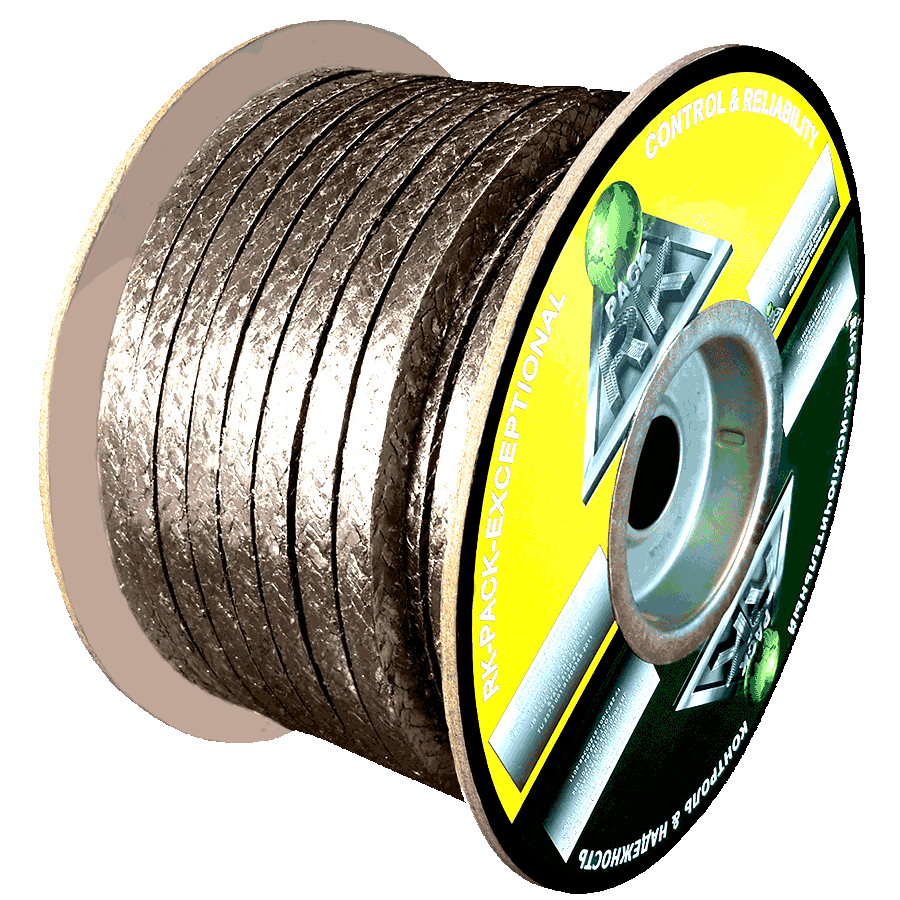

    Сальниковые набивки из ТРГ, RK-PACK 240I, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.

    Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.
