RK-PACK 240N
ТРГ набивка с пониженным содержанием серы

Нажми на стрелку для того чтобы узнать детальную информацию

Show
Содержание

RK-PACK 240N

Подробная информация о характеристиках продукции содержится в PDF-файле.
Краткое описание

Литер «N», в наименовании сальниковой набивки, обозначает, что набивка RK-PACK 401N, изготавливается из ТРГ пряжи RK-PACK 401N, выработанной из природного, явнокристаллического, крупночешуйчатого графита с применением специальной технологии очистки. Содержание серы в пряже из терморасширенного графита RK-PACK 401N, не превышает 300ppm (0,03%), при этом содержание основного вещества (углерода), составляет не менее 99,4%.

Наличие литера «N», не обозначает какую-либо конкретную набивку марки RK-PACK из группы 240, а лишь указывает на то, сальниковая набивка, изготовлена из пряжи RK-PACK 140N, которая производится по особой технологии очистки терморасширенного графита, и что содержание серы в данной набивке не превышает 0,03%.

Стандарты производства
  • ТУ 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
  • ASTM F2191/F2191M-13 – СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
  • JB/T - 7370-1994 – ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.
  • Варианты поставки продукции и упаковки

    Сальниковые набивки из ТРГ, RK-PACK 240N, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.

    Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.

    Подробная информация



    ПРОДУКЦИЯ ПРОИЗВОДИТСЯ В СООТВЕСТВИИ С:

    • 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
    • ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
    • JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.



    Общая информация о сальниковой набивке из ТРГ RK-PACK 240N.

    Graphit Braided Packing with low sulfur content RK-PACK 240N CHINAЛитер «N», в наименовании сальниковой набивки, обозначает, что набивка RK-PACK 401N, изготавливается из ТРГ пряжи RK-PACK 401N, выработанной из природного, явнокристаллического, крупночешуйчатого графита с применением специальной технологии очистки. Содержание серы в пряже из терморасширенного графита RK-PACK 401N, не превышает 300ppm (0,03%), при этом содержание основного вещества (углерода), составляет не менее 99,4%.



    Наличие литера «N», не обозначает какую-либо конкретную набивку марки RK-PACK из группы 240, а лишь указывает на то, сальниковая набивка, изготовлена из пряжи RK-PACK 140N, которая производится по особой технологии очистки терморасширенного графита, и что содержание серы в данной набивке не превышает 0,03%.



    Очищенный, по специальной технологии терморасширенный графит с содержанием серы не превышающим 0,03%, применяется для производства различных видов пряжи RK-PACK 401, с применением таких армирующих элементов как: арамидный, углеродный и стекловолоконный ровинг или нить, проволока из INCOLOY 800, INCONEL 600, сталь AISI 304 (316, 321, 347), проволока из медных сплавов, а также, вискоза и хлопок. Таким образом, ТРГ пряжа с пониженным содержанием серы RK-PACK 401N, может быть изготовлена с любой конструкцией, в том числе и с внешним усиливающим каркасом в виде обвязки или оплетки, с применением различных армирующих материалов, и в свою очередь из этой пряжи, может быть изготовлена любая сальниковая набивка марки RK-PACK, группы 240, как для динамических, так и для статических режимов уплотнения.



    Физико-механические свойства сальниковой набивки из ТРГ, с пониженным содержанием серы, RK-PACK 240N, зависят и определяются конструкцией ТРГ пряжи, из которой изготовлена конкретная сальниковая набивка. То есть, например, физико-механические параметры и свойства сальниковой набивки из ТРГ RK-PACK 240N выполненной из ТРГ пряжи армированной стеклонитью, аналогичны физико-механическим и эксплуатационным параметрам сальниковой набивки из ТРГ RK-PACK 240G, которая изготовлена из ТРГ пряжи армированной стеклонитью. Единственная разница, это содержание серы в этих набивках: в стандартной сальниковой набивке RK-PACK 240G, сера, общая, составляет 0.08% ~ 0.12%, а в сальниковой набивке RK-PACK 240G, изготовленной из пряжи RK-PACK 401N – содержание серы не превышает 0,03% - или 800ppm~1200ppm и 300ppm – соответственно.



    Производство графитовой сальниковой набивки RK-PACK 240N, выполненной из ТРГ пряжи с пониженным содержанием серы, осуществляется по заказу, в соответствии со специальным техническим заданием, полученным от потребителя, где указывается требуемая, конечная марка сальниковой набивки.



    Сальниковые набивки из ТРГ RK-PACK 240N, обладают низким коэффициентом трения, высокой теплопроводностью, химической стойкостью и инертностью, пластичные, не затвердевают, не теряют своих свойств с течением времени.



    Сальниковые набивки RK-PACK, выполненные из терморасширенного графита, обладают высоким показателем сжимаемости, вплоть до максимальной плотности 2,25 (г/см3 у ТРГ). Кроме высокой степени сжимаемости, способность к упругому восстановлению у ТРГ набивок RK-PACK, около 15% по объему. В комплексе, высокие показатели по сжимаемости и восстанавливаемости ТРГ набивок RK-PACK, дают возможность регулировки и поддержки сжимаемости и плотности набивки в широком диапазоне температур, обеспечивая стабильное, долговременное и надежное уплотнение без высоких напряжений на болтовых соединениях.



    ТРГ набивки RK-PACK, имеют очень низкую скорость ползучести вне зависимости от температуры и обладают низким коэффициентом трения (менее 0,10 по стали), так же, не изменяющегося при изменении температур и при ее скачках.



    Набивки RK-PACK из ТРГ, не стареют в процессе эксплуатации, что также не зависит от температуры.



    ТРГ набивки RK-PACK не вызывает адгезию (прилипание) к уплотняемым, контактным поверхностям, что делает обслуживание легче, экономит время при замене набивки.



    Сальниковая набивка RK-PACK способна противостоять температурам переходных процессов в интервале от -196°С до + 450°С в кислых средах (для набивок с внешним усиливающим каркасом до +550°С), не меняя своих физико-механических свойств и геометрических размеров.



    ТРГ набивки RK-PACK не требуют дополнительной смазки, что исключает протечки рабочей жидкости, которые имеют место при применении пропитанных сальниковых набивок другого типа, в следствии вымывания смазки.



    Более полную и подробную информацию о преимуществе сальниковых набивок RK-PACK, на основе терморасширенного графита, перед набивками, выполненными из других материалов, можно прочитать перейдя по этой ссылке: http://rk-pack.com/pdf/Advantages_of_graphite_packings_RK-PACK.pdf



    Основные, базовые параметры сальниковой набивки из ТРГ RK-PACK 240N.

    Сальниковая набивка из ТРГ, RK-PACK 240N, как и все сальниковые набивки из терморасширенного графита марки RK-PACK, выпускаются по внутреннему стандарту предприятия RUS-KIT NANYANG SEALING MATERIALS, по Стандартным Техническим Условиям ASTM F2191/F2191M-13 и Государственному Стандарту КНР JB/T7370-1994.



    В таблице 1, ниже, приведена информация по основным, базовым показателям сальниковой набивки RK-PACK 240N, выполненных в соответствии с внутренним стандартом предприятия RUS-KIT NANYANG SEALING MATERIALS.



     ТАБЛИЦА 1.

    Показатели

    Единица измерения Стандарт
    JB/T7370-1994
    Значения  Методы
    испытания
    Объемная плотность (Volume Density). г/см3 <20мм х 20мм ≥0.9
    ≥20мм х 20мм ≥0.7
    1.25* JB/T6620
    Сжимаемость (Compressibility). % 25~50 35~50 JB/T6620
    Восстанавливаемость (Recovery). % 15~25 25~40  -
    Упругая деформация (Resilience).     % ≤12 8~13 -
    Содержание хлорид-ионов (Chloride content).    ppm / % ≤50 / 0,005 42~48 / 0.0042~0.0048 -
    Содержание серы общей (Total sulfur). ppm / % нет стандарта ≤300 /0,03 -
    Зольность (Ash content). ppm / %  ≤12000 / 1,2 ≤4000 / 0,4 -
    Содержание углерода в ТРГ пряже
    (Carbon content in yarn).
    % ≥85 ≥99,4 -
    Содержание графита в общей массе набивки (Graphite content in braided packing). % ≥80 ˃92 ZB J22 014
    Потери при прокаливании при +350℃
    (Loss on Ignition 350℃).
    % ≤17 ~8 JB/T6620
    Коэффициент трения (Friction Coefficient).  -  ≤0.20 0.08 JB/T6371

    * В таблице приведены данные для сальниковой набивки из ТРГ RK-PACK 240N, армированной стеклонитью, с размером поперечного сечения 11мм х 11мм.



     Рабочие среды для применения сальниковой набивки из ТРГ RK-PACK 240N.

    ТРГ набивка RK-PACK 240N, как и все сальниковые набивки из ТРГ марки RK-PACK, обладает уникальной коррозионной и химической стойкостью, то есть способностью противостоять воздействию коррозионной среды без изменения своих свойств. ТРГ набивка RK-PACK 240N, не теряет своих свойств в такой высоко окислительной среде, как раскаленный воздух с температурой до +393°С, в концентрированной азотной кислоте, в криогенных жидкостях, таких как жидкий кислород, в расплавленных металлах, таких как расплавленный алюминий. Графитовые набивки.



    RK-PACK 240N, могут быть использованы для уплотнения различных сред, как нейтральных, умеренно агрессивных и агрессивных сред щелочей, кислот, растворителей в диапазоне pH 0 ~ 14. В Таблице 2, дан краткий перечень сред, в которых ТРГ набивка RK-PACK 240N, применима.



     ТАБЛИЦА 2.

    Краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки RK-PACK
    Среды Концентрация, % Температура, °С
    Хлористоводородная кислота (Соляная кислота) Любая
    Серная кислота   До 95% +148,89
    Фосфорная кислота Любая
    Плавиковая кислота Любая
    Азотная кислота До 60% +21,11
    Каустическая сода +398,89
    Алюминий +732,22
    Пар - +537,78
    Органические спирты Любая
    Органические эфиры Любая
    Бензол Любая
    Воздух - +393,33

    ① - в данном случае, температура ограничена лишь максимально допустимой температурой для ТРГ, либо для самих сред.



    Со специальным материалом, подробно освещающим информацию по взаимодействию сальниковых набивок из терморасширенного графита, а также, металлических армирующих материалов, применяемых в производстве некоторых видов сальниковых набивок из ТРГ, с агрессивными средами, можно ознакомиться на сайте предприятия. Информационная таблица, приведенная в данном материале, включает в себя более 150 сред, потенциально выступающих в качестве рабочих жидкостей в различных промышленных отраслях, включая пищевое и фармацевтическое производство, металлургию, химию, нефтехимию, газовое хозяйство и т.д.



    Перейти на данный информационный ресурс, можно по этой ссылке: Таблица совместимости терморасширенного графита с различными рабочими средами.



    Среды не предназначенные и не рекомендуемые для использования ТРГ набивки RK-PACK 240N.

    В данном разделе, приведены рабочие среды, не предназначенные для применения сальниковых набивок RK-PACK 240N, в конструкции и в производстве которых, не предусмотрены внешние усиливающие каркасы и дополнительные специальные пропитки.



    Если, набивка RK-PACK 240N, изготовлена по технологии, предусматривающей:



    •  Наличие в конструкции сальниковой набивки внешних усиливающих каркасов, в виде внешней плетки или обвязки металлическими элементами (проволокой);
    • Пропитку ТРГ пряжи и готовой набивки водной ПТФЭ дисперсией стабилизированного анионного диспергатора,

    то, на эти набивки, будут дополнительно распространяться ограничения по применению их в определенных химических средах, как и на сальниковые набивки аналогичных конструкций, изготовленных из стандартной ТРГ пряжи.



    С ОГРАНИЧЕНИЯМИ ПО ПРИМЕНЕНИЮ САЛЬНИКОВЫХ НАБИВОК СПЕЦИАЛЬНЫХ КОНСТРУКЦИЙ ИЗ ТЕРМОРАСШИРЕННОГО ГРАФИТА, МОЖНО ОЗНАКОМИТЬСЯ ПО ЭТИМ ССЫЛКАМ:



    • Таблица совместимости материалов внешних усиливающих каркасов в конструкции сальниковых набивок с различными рабочими средами – здесь.
    • Среды, не предназначенные для применения сальниковых набивок из терморасширенного графита с пропиткой ПТФЭ дисперсией – здесь.



         Таблицы 3 и 4, ниже, содержат перечень сред, герметизация и уплотнение которых стандартными сальниковыми набивками RK-PACK 240N (без внешних усиливающих каркасов и пропиток), не доступна - Таблица 3, или это может вызывать сильные коррозию уплотняемых металлических поверхностей – Таблица 4.



    ТАБЛИЦА 3.

    Среды, не предназначенные для применения ТРГ набивок RK-PACK
    Среды Условия

    Дымящая азотная кислота (HNO3), Fuming nitric acid.

    Концентрация от 90% до 100%.
    Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота).
    Гипохлорит натрия (NaOCl), Sodium hypochlorite. Концентрация свыше 40%.
    Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация.
    Фтор (F2) Fluorine gas, и некоторые его соединения.  При температуре свыше +800°С.
    Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. Любая концентрация.
    Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения.  -
    Бром (Br2), Bromine, и некоторые его соединения. -
    Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций.  -



    ТАБЛИЦА 4.

    Среды, нежелательные для применения ТРГ набивок RK-PACK (возможна коррозия)
    Среды Условия
    Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%.
    Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
    Оксиды азота, влажн. (N2O), Nitrous gases, moist.  При температуре от +60°С.
    Перекись водорода (H2O2), Hydrogen peroxide.  При концентрации <5%, и при температуре ≤ 50°С.
    Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



    Перечень сред, в которых ТРГ не применим

         Перечень химических сред, указанных в таблицах, предоставляется только для справки и не в коем случае не является исчерпывающим. При применении уплотнений на основе пряжи из терморасширенного графита RK-PACK, для герметизации химически агрессивных сред, также, необходимо учитывать армирующие и связующие материалы, находящиеся в конструкции ТРГ пряжи, которые обладают иной химической стойкостью.

        В целом, в каждом конкретном случае, необходима специальная оценка на предмет возможных комбинаций химических веществ, с которыми уплотнения RK-PACK, на основе ТРГ, могут вступать в непосредственный контакт.



    Значения эксплуатационных параметров для ТРГ набивки RK-PACK 240N.

    В таблице ниже, указаны значения для основных эксплуатационных параметров сальниковой набивки RK-PACK 240N, армированной углеродным ровингом. Механические свойства ТРГ набивки RK-PACK 240N, зависят от материала, которым армирована графитовая пряжа, используемая для производства данной набивки.



    В таблице приведены реальные рабочие значения, при которых гарантирована длительная и надежная герметизация узлов. Сальниковой набивка RK-PACK 240N, выполненная из ТРГ пряжи армированной арамидным или углеродным ровингом, при условии ее правильной установки в сочетании с другими уплотнительными изделиями или набивками из других видов материалов, может применяться при давлениях до 30МПа на арматуре.



    Параметры для RK-PACK 240N Центробеные насосы Оборудование возвратно-поступательного действия Арматура
    Давление (МПа). 3 10
    30
    Скорость вреащение вала (м/с). 22
    Температура (рабочая). -200℃ ~ +455℃ на воздухе; +650℃ - пар
    рН 0~14
    Плотность (г/см3). 1,0~1.4 - в зависимости от размера поперечного сечения
    Сжимаемость (%). 35~50
    Восстанавливаемость (%). ≥25
    Содержание основного вещества (углерод), % ≥99,4
    Содержание хлорид-ионов (%). ~0,005
    Содержание серы (%). ≤0,03
    Зольность (%). <0,5
    Коэффициент трения. <0,10



    Ограничения поприменению ТРГ набивокВНИМАНИЕ! Не допускайте ситуаций, при которых, одновременно, значения температуры, давления и скорости, достигнут максимальных, указанных в таблице значений.

     Области применения ТРГ набивок RK-PACK 240N.

    Графитовые набивки RK-PACK 240N являются мульти-сервисными, универсальными сальниковыми уплотнениями, и могут применяться в центробежных и плунжерных насосах, мешалках, запорной арматуре и клапанах, компенсаторах на электростанциях, в котельных, в нефтехимической промышленности, в ЖКХ и во многих других промышленных областях. Рабочие среды, для герметизации и уплотнения которых могут быть использованы графитовые набивки RK-PACK 240N, это пар, вода, нефтепродукты, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д, практически без ограничений, за исключением известных химических продуктов, указанных на этой странице выше.

    Сальниковые графитовые набивки RK-PACK 240, являются непроницаемыми для газов и жидкостей, могут использоваться в высоких температурах и давления для герметизации большинства сред, в том числе таких сред как: перегретый пар, горячая вода, теплообменные жидкости, углеводороды (нефтепродукты, бензин, мазут), криогенные жидкости, все виды растворителей, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д, практически без ограничений, за исключением известных химических продуктов, указанных на этой странице выше.

    Кольца из сальниковых набивок RK-PACK применяются в качестве отличной, превосходящей замены эластомерных уплотнительных колец в таких статических приложениях как:

    • Высокие и низкие температуры;
    • Агрессивные, едкие жидкости;
    • Радиоактивные среды.

    ТРГ набивки RK-PACK применимы:

    • Ядерная энергетика: в парогенераторах, теплообменниках, во всех типах клапанов.
    • Военно-морской флот: корабли и подводные лодки.
    • Химическая и нефтехимическая промышленность: клапаны, арматура, автоклавы, трубопроводы, теплообменники, коррозионные контуры и цепи, криогенная техника, жидкие теплоносители, парогенераторы высокого и низкого давления.

    ТРГ набивки RK-PACK применяются для герметизации и уплотнения эмалированных контактных поверхностей и технических полимеров.

    ТРГ набивки RK-PACK применяется в стеклолитейном производстве при непосредственном контакте с расплавленным стеклом.

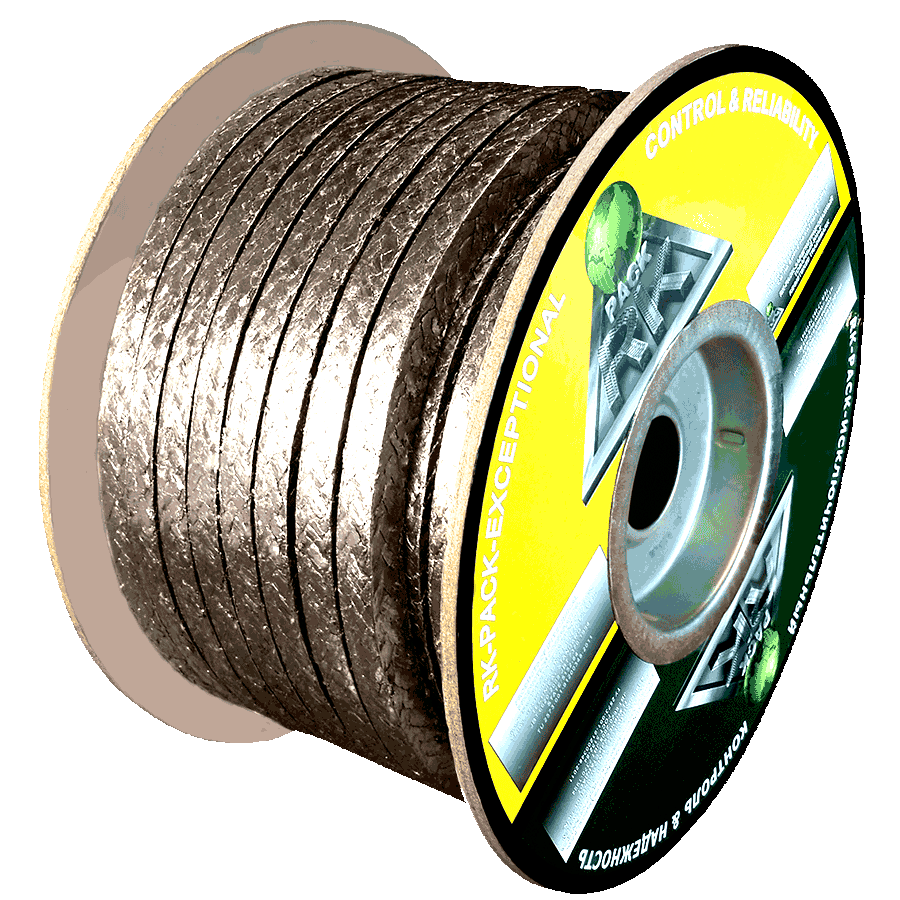

    Упаковка графитовой набивки RK-PACK 240N.

    Сальниковые набивки из ТРГ, RK-PACK 240N, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.

    Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.
