RK-PACK 240Cu

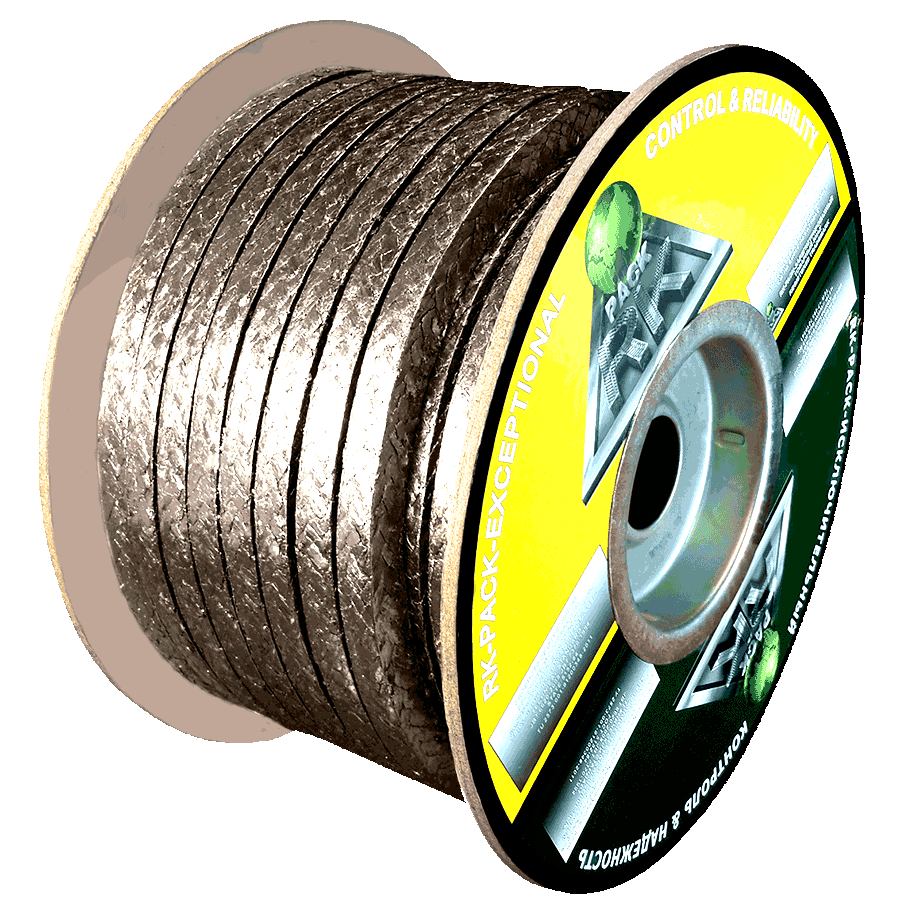

Сальниковая набивка, изготовленная из ТРГ пряжи, армированной медной (латунной) проволокой.

Нажми на стрелку для того чтобы узнать детальную информацию

Show

RK-PACK 240Cu

ПРОДУКЦИЯ ПРОИЗВОДИТСЯ В СООТВЕСТВИИ С:

  • 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
  • ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
  • JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.

Общая информация о сальниковой набивке из ТРГ RK-PACK 240Cu.

ТРГ сальниковая набивка армированная латунной или медной проволокой

RK-PACK 240Cu - сальниковая набивка для энергетических предприятий. Набивка выполнена из высококачественной графитовой пряжи, марки RK-PACK 401Cu, армированной мульти-медной проволокой. Пряжа ТРГ, используемая для производства графитовой набивки RK-PACK 240Cu, так же, как и вся ТРГ пряжа марки RK-PACK, производится на основе природного, явнокристаллического, крупночешуйчатого графита с содержанием основного вещества (углерода) свыше 99% и содержит ингибиторы коррозии.

После серебра, обладающего самой высокой тепло- и электропроводностью среди металлов, медь занимает второе место. Удельная электропроводность при +20°C: 55,5-58 МСм/м. Температурный коэффициент сопротивления меди 0,4%/°С, который мало зависит от температуры в широком диапазоне температур. Кроме того, медная проволока, применяемая для армирования ТРГ пряжи, является диамагнетиком, что и позволяет использовать графитовые набивки RK-PACK 240Cu в энергетическом комплексе, в условиях, где велика вероятность возникновения электромагнитных, магнитных влияний. Таким образом, исключено намагничивание медных армирующих элементов в ТРГ пряже и изменение поведения самой сальниковой набивки RK-PACK 240Cu, при воздействии магнитного поля.

Заказчиками и потребителями ТРГ набивки RK-PACK 240Cu, в основном, выступают предприятия энергетического комплекса, электротехнические предприятия и комбинаты, оснащенные или производящие высокоточное оборудование и приборы.

RK-PACK 240Cu, обладает всеми характеристиками высококачественных набивок из ТРГ типа 240: стабильность, само смазывающий антифрикционный эффект, низкий коэффициент трения, высокая теплопроводность.

По заказу, RUS-KIT Nanyang Sealing Materials производит сальниковую набивку из ТРГ пряжи армированной латунной проволокой - это сальниковая набивка RK-PACK 240CuZn.

Сальниковые набивки RK-PACK, выполненные из терморасширенного графита, обладают высоким показателем сжимаемости, вплоть до максимальной плотности 2,25 (г/см3 у ТРГ). Кроме высокой степени сжимаемости, способность к упругому восстановлению у ТРГ набивок RK-PACK, около 15% по объему. В комплексе, высокие показатели по сжимаемости и восстанавливаемости ТРГ набивок RK-PACK, дают возможность регулировки и поддержки сжимаемости и плотности набивки в широком диапазоне температур, обеспечивая стабильное, долговременное и надежное уплотнение без высоких напряжений на болтовых соединениях.

ТРГ набивки RK-PACK, имеют очень низкую скорость ползучести вне зависимости от температуры и обладают низким коэффициентом трения (менее 0,10 по стали), так же, не изменяющегося при изменении температур и при ее скачках.

Набивки RK-PACK из ТРГ, не стареют в процессе эксплуатации, что также не зависит от температуры.

ТРГ набивки RK-PACK не вызывает адгезию (прилипание) к уплотняемым, контактным поверхностям, что делает обслуживание легче, экономит время при замене набивки.

Сальниковая набивка RK-PACK способность противостоять температурам переходных процессов в интервале от -196°С до + 450°С (в кислых средах), не меняя своих физико-механических свойств и геометрических размеров.

ТРГ набивки RK-PACK не требуют дополнительной смазки, что исключает протечки рабочей жидкости, которые имеют место при применении пропитанных сальниковых набивок другого типа, в следствии вымывания смазки.

Для получения более полной и подробной информации о преимуществе сальниковых набивок RK-PACK, на основе терморасширенного графита, перейдите по ссылке – «ОСНОВНЫЕ ПРЕИМУЩЕСТВА ТРГ УПЛОТНЕНИЙ RK-PACK».



Основные, базовые параметры сальниковой набивки из ТРГ RK-PACK 240Cu.

Сальниковая набивка из ТРГ, RK-PACK 240Cu, как и все сальниковые набивки из терморасширенного графита марки RK-PACK, выпускаются по внутреннему стандарту предприятия RUS-KIT Nanyang Sealing Materials, требования которого, значительно выше, требований к ТРГ набивкам прописанных в Государственном Стандарте КНР JB/T7370-1994.

В таблице ниже, приведена информация по основным, базовым показателям сальниковых набивок, выполненных в соответствии с внутренним стандартом предприятия RUS-KIT Nanyang Sealing Materials и показатели, предусмотренные стандартом JB/T7370-1994.



СРАВНИТЕЛЬНАЯ ТАБЛИЦА БАЗОВЫХ ПАРАМЕТРОВ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ, ВЫПОЛНЕННЫХ В СООТВЕТСТВИИ С ГОСТ JB/T7370-1994 И ТРГ НАБИВОК МАРКИ RK-PACK 240Cu.

Показатели

Единица измерения Стандарт
JB/T7370-1994
*Набивки ТРГ
RK-PACK
Методы
испытания
Объемная плотность (Volume Density). г/см3 <20мм х 20мм ≥0.9
≥20мм х 20мм ≥0.7
1.28 JB/T6620
Сжимаемость (Compressibility). % 25~50 35~50 JB/T6620
Восстанавливаемость (Recovery). % 15~25 25~40  -
Упругая деформация (Resilience).     % ≤12 8~13 -
Содержание хлорид-ионов (Chloride content).    ppm / % ≤50 / 0,005 42~48 / 0.0042~0.0048
Содержание серы общей (Total sulfur). ppm / % ≤1500 / 0,15 800~1200 /0,08~0.12% GB1430
Содержание серы сульфатной (Sulphate sulfur).
ppm / % ≤80 / 0,008% ≤50 / 0,005% GB1430
Зольность (Ash content). ppm / %  ≤12000 / 1,2 4000~6000 / 0,4~0,6  -
Содержание углерода в ТРГ пряже
(Carbon content in yarn).
% ≥85 99,0~99,4 -
Содержание графита в общей массе набивки (Graphite content in braided packing). % ≥80 ˃92 ZB J22 014
Потери при прокаливании при +200℃
(Loss on Ignition 350℃).
% - ≤4 нет стандарта**
Коэффициент трения (Friction Coefficient).  -  ≤0.20 0.08 JB/T6371



* В таблице приведены данные для сальниковой набивки из ТРГ RK-PACK 240Cu, с размером поперечного сечения 10мм х 10мм.

* Поскольку, в Стандарте JB/T7370-1994 отсутствует определение и методы испытания графитовых набивок, выполненных из ТРГ пряжи армированной медными элементами, некоторые показатели в отношении требований Стандарта к этим уплотнениям, в таблице не отражены.

 Рабочие среды для применения сальниковой набивки из ТРГ RK-PACK 240Cu.

ТРГ набивка RK-PACK 240Cu, как и все сальниковые набивки из ТРГ марки RK-PACK, обладает высокой коррозионной и химической стойкостью, то есть способностью противостоять воздействию коррозионной среды без изменения своих свойств. Тем не менее, для уплотнения и герметизации особо агрессивных химических сред, рекомендуется использовать ТРГ набивки RK-PACK армированные материалами из стальных сплавов, таких как AISI 304, AISI 316 или Инконель.

RK-PACK 240Cu - сальниковая набивка, предназначенная для уплотнения ответственных, высокоточных систем, где требуется не только стабильная и надежная герметизация, но и сглаживание или устранение негативных влияний электромагнитного поля и других явлений.

Присутствие в конструкции графитовой набивки RK-PACK 240Cu медных армирующих элементов, сужает диапазон рН рабочих жидкостей, для герметизации которых, может быть использована ТРГ набивка RK-PACK 240Cu. Допустимый показатель рН рабочих жидкостей для применения набивки RK-PACK 240Cu, составляет 4~10 единиц.

В таблице ниже, дан краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки RK-PACK.



КРАТКИЙ ПЕРЕЧЕНЬ КОРРОЗИОННЫХ СРЕД, К КОТОРЫМ УСТОЙЧИВА НАБИВКА RK-PACK 240Cu.
Среды Концентрация, % Температура, °С
Фосфорная кислота Любая
Плавиковая кислота Любая
Каустическая сода +398,89
Алюминий +732,22
Пар - +537,78
Органические спирты Любая
Органические эфиры Любая
Бензол Любая
Воздух - +393,33
Нефть и нефтепродукты -

① - в данном случае, температура ограничена лишь максимально допустимой температурой для ТРГ, либо для самих сред.

Среды не предназначенные и не рекомендуемые для использования ТРГ набивки RK-PACK 240Cu.

ТРГ набивка RK-PACK 240Cu, по причине наличия в ее конструкции медных армирующих элементов, в дополнение к известным ограничениям для всех ТРГ уплотнений, имеют дополнительных перечень сред, для герметизации которых они не могут быть применены,

Медные армирующие элементы подвержены окислению в концентрированных серной и азотной кислоте, «царской водке», кислороде, галогенах (хлор, иод, фтор, бром, астат).

По применению графитовой набивки RK-PACK 240Cu в химически агрессивных средах, есть определенные ограничения. Поскольку, при обычных условиях медь не взаимодействует с водой, растворами щелочей, соляной и разбавленной серной кислотой, эти графитовые набивки могут применяться в средах слабых кислот и щелочей. Однако в сильных окислителях, в азотной или в концентрированной серной кислоте, медь вступает с ними в химическую реакцию, в связи с этим, ограничения по применению сальниковой набивки из ТРГ RK-PACK 240Cu, ограничено рН рабочей среды в диапазоне 4~10.

Подробная информация по рабочим средам, в которых применение ТРГ набивки армированной медной проволокой RK-PACK 240Cu не рекомендуется или ограничено, приведена в таблице ниже.

Также, в силу применения в ТРГ набивке, медных армирующих элементов, RK-PACK 240Cu имеет определенные ограничения по максимальной рабочей температуре. Медные армирующие элементы, при температуре +200°C и при низко кислородной среде, могут окисляться до оксида меди(I), а при избытке кислорода и температурах порядка свыше +400°C до оксида меди(II).



СРЕДЫ, НЕ ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ПРИМЕНЕНИЯ ТРГ НАБИВОК RK-PACK 240Cu.
Среды Условия

Дымящая азотная кислота (HNO3), Fuming nitric acid.

Концентрация от 90% до 100%.
Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота).
Гипохлорит натрия (NaOCl), Sodium hypochlorite. Концентрация свыше 40%.
Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация.
Фтор (F2) Fluorine gas, и некоторые его соединения.  При температуре свыше +800°С.
Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. Любая концентрация.
Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения.  -
Бром (Br2), Bromine, и некоторые его соединения. -
Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций.  -
Концентрированная холодная серная кислота H2SO4.  -
Концентрированная горячая серная кислота H2SO4.  -
Моногидрат (Чистая серная кислота) H2SO4. Концентрация 100%
Разбавленная серная кислота при нагревании в присутствии кислорода (воздуха). Любая концентрация.
Концентрированная азотная кислота (HNO3). -
Разбавленная азотноя кислота (HNO3). Любая концентрация.
Концентрированная горячая соляная кислота (HCl) (хлороводоро́дная, хлористый водород). -
Разбавленная хлороводородная кислота. В присутствии кислорода.
Бромоводород (HBr). -
Концентрированная уксусная кислота (CH3COOH), этановая кислота.  В присутствии кислорода.
Концентрированный гидроксид аммония (NH4OH), гидрат аммиака, аммиа́чная вода́, едкий аммоний, едкий аммиак. -
Галогены (астат, бром, фтор, хлор, иод), -



СРЕДЫ, НЕЖЕЛАТЕЛЬНЫЕ ДЛЯ ПРИМЕНЕНИЯ ТРГ НАБИВОК RK-PACK 240Cu (ВОЗМОЖНА КОРРОЗИЯ).
Среды Условия
Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%.
Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
Оксиды азота, влажн. (N2O), Nitrous gases, moist.  При температуре от +60°С.
Перекись водорода (H2O2), Hydrogen peroxide.  При концентрации <5%, и при температуре ≤ 50°С.
Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



Ограничения по применению сальниковых набивок из ТРГПеречень химических сред, указанных в таблицах, предоставляется только для справки и не в коем случае не является исчерпывающим. При применении уплотнений на основе пряжи из терморасширенного графита RK-PACK, для герметизации химически агрессивных сред, также, необходимо учитывать армирующие и связующие материалы, находящиеся в конструкции ТРГ пряжи, которые обладают иной химической стойкостью.

В целом, в каждом конкретном случае, необходима специальная оценка на предмет возможных комбинаций химических веществ, с которыми уплотнения RK-PACK, на основе ТРГ, могут вступать в непосредственный контакт.



Значения эксплуатационных параметров для ТРГ набивки RK-PACK 240Cu.

В таблице ниже, указаны значения для основных эксплуатационных параметров сальниковой набивки RK-PACK 240Cu. В таблице приведены реальные рабочие значения, при которых гарантирована длительная и надежная герметизация узлов.

Безусловно, ТРГ набивка RK-PACK 240Cu, может обеспечивать надежную герметизацию и при более высоких температурах, в более агрессивных средах. Тем не менее, принимая во внимание то, что сальниковая набивка RK-PACK 240Cu, в первую очередь предназначена для применения на высокоточных ответственных узлах в энергетике и электротехнике и в других областях, где основное значение имеет отсутствие негативных последствий в связи воздействие внешних факторов, как на уплотнение, так и на оборудование, RUS-KIT Nanyang Sealing Materials, рекомендует принимать во внимание указанные в таблице величины.

Для установки и применения ТРГ набивки RK-PACK 240Cu в узлы с более высокими параметрами эксплуатации, необходима предварительная техническая оценка и экспертиза.



Параметры для RK-PACK 240Cu  Арматура и статика
Давление (МПа) 35
Скорость вреащение вала (м/с) Не рекомендуется *
Температура (рабочая) -200℃ ~ +455℃ на воздухе; +650℃ - пар
рН 0~14

Ограничения по применению сальниковых набивок из ТРГ RK-PACKВНИМАНИЕ! Никогда не допускайте ситуаций, при которых, одновременно все параметры, достигнут максимальных, указанных в таблице значений.







*Сальниковые набивки RK-PACK, выполненные из ТРГ пряжи имеющей в своей конструкции армирующие или усиливающие элементы и конструкции из металлических элементов, преимущественно предназначены для уплотнения арматуры, статики и низко скоростных узлов, RUS-KIT NANYANG SEALING MATERIALS не рекомендует использование ТРГ набивок данного типа в высоко динамичных узлах уплотнения без специальной технической оценки.

Контакт металлических армирующих элементов сальниковой набивки и стальных уплотняемых поверхностей, в высоко динамических узлах, может вызвать серьезную порчу последних и может являться причиной аварийных ситуаций. Чем выше динамика сальникового уплотнения, например, скорость вращения вала, тем выше риски вступления в контакт вала насоса с армирующими металлическими элементами графитовой набивки. Многократно увеличиваются риски при перекачке сред с абразивными частицами, которые могут разрушать мягкое графитовое тело сальниковой набивки, тем самым создавая условия прямого взаимодействия уплотняемых поверхностей с армирующими элементами ТРГ набивки.

Право применение и конечное решение на установку данных ТРГ набивок в высоко динамические узлы, в том числе в поршневые насосы и в насосы возвратно-поступательного действия, безусловно, остается за потребителем. В данном случае, предоставленная RUS-KIT NANYANG SEALING MATERIALS информация, носит исключительно рекомендательный характер.

 Области применения ТРГ набивок RK-PACK 240Cu.

Графитовая набивка RK-PACK 240Cu, применяется в большинстве промышленных сфер и производств практически без ограничений, это электростанции, нефтеперерабатывающие заводы, нефтехимические и металлургические предприятия. Исключения, для графитовых набивок составляют чистые и особо чистые производства, в том числе фармацевтика и пищевая промышленность.

Рабочие среды, для герметизации и уплотнения которых могут быть использованы графитовые набивки RK-PACK 240Cu, это пар, вода, нефтепродукты, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д, практически без ограничений, за исключением известных химических продуктов, указанных на этой странице выше.

Сальниковые графитовые набивки RK-PACK 240, являются непроницаемыми для газов и жидкостей, могут использоваться в высоких температурах и давления для герметизации большинства сред, в том числе таких сред как: перегретый пар, горячая вода, теплообменные жидкости, углеводороды (нефтепродукты, бензин, мазут), криогенные жидкости, все виды растворителей, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д, практически без ограничений, за исключением известных химических продуктов, указанных на этой странице выше.

Кольца из сальниковых набивок RK-PACK применяются в качестве отличной, превосходящей замены эластомерных уплотнительных колец в таких статических приложениях как:

  • Высокие и низкие температуры;
  • Агрессивные, едкие жидкости;
  • Радиоактивные среды.

ТРГ набивки RK-PACK применимы:

  • Ядерная энергетика: в парогенераторах, теплообменниках, во всех типах клапанов.
  • Военно-морской флот: корабли и подводные лодки.
  • Химическая и нефтехимическая промышленность: клапаны, арматура, автоклавы, трубопроводы, теплообменники, коррозионные контуры и цепи, криогенная техника, жидкие теплоносители, парогенераторы высокого и низкого давления.

ТРГ набивки RK-PACK применяются для герметизации и уплотнения эмалированных контактных поверхностей и технических полимеров.

ТРГ набивки RK-PACK применяется в стеклолитейном производстве при непосредственном контакте с расплавленным стеклом.

Упаковка графитовой набивки RK-PACK 240Cu.

Сальниковые набивки из ТРГ, RK-PACK 240Cu, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.

Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.
