RK-PACK 240GFPC и RK-PACK 240FPC
Подробная информация
СОДЕРЖАНИЕ
- САЛЬНИКОВЫЕ НАБИВКИ RK-PACK 240GPC и RK-PACK 240GPC, ОБЩАЯ ИНФОРМАЦИЯ.
- МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ В КОНСТРУКЦИИ САЛЬНИКОВЫХ НАБИВОК RK-PACK 240FPC и RK-PACK 240GFPC, И ИХ ПАРАМЕТРЫ.
- ОБЛАСТИ ПРИМЕНЕНИЯ И ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ САЛЬНИКОВЫХ НАБИВОК RK-PACK 240FPC и RK-PACK 240GFPC.
- РАБОЧИЕ СРЕДЫ И ОГРАНИЧЕНИЯ ПО СРЕДАМ ДЛЯ САЛЬНИКОВЫХ НАБИВОК RK-PACK 240FPC и RK-PACK 240GFPC.
- ОСНОВНЫЕ ПРЕИМУЩЕСТВА САЛЬНИКОВЫХ НАБИВОК RK-PACK, ВЫПОЛНЕННЫХ НА БАЗЕ ТРГ.
- УПАКОВКА И УСЛОВИЯ ПОСТАВКИ САЛЬНИКОВЫХ НАБИВОК RK-PACK 240FPC и RK-PACK 240GFPC.
Продукция производится в соответствии с:
- 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
- ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
- JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.
САЛЬНИКОВЫЕ НАБИВКИ ИЗ ТРГ ПРЯЖИ С УГЛОВЫМ АРМИРОВАНИЕМ ФИЛАМЕНТНОЙ ПРЯЖЕЙ ИЗ ЧИСТОГО ПТФЭ - RK-PACK 240FPC
И ГРАФИТОНАПОЛЕННОЙ, ФИЛАМЕНТНОЙ ПТФП ПРЯЖЕЙ - RK-PACK 240GFPC.
Сальниковые набивки RK-PACK 240FPC и RK-PACK 240GFPC, изготовлены по технологии комбинированного плетения ТРГ пряжи и филаментной пряжи из политетрафторэтилена, ПТФЭ, из которой выполнены углы сальниковой набивки.
Организация производства графитовых сальниковых набивок с применением в их конструкции различных видов политетрафторэтиленовых пряж, была вызвана необходимостью решения ряда вопросов и проблем в сфере герметизации и уплотнения отдельных видов сальниковых узлов, которые, графитовые или ПТФЭ набивки в чистом виде, не могли решить или решали лишь частично.
Базовым сырьем, использующимся в производстве комбинированной сальниковой набивки RK-PACK 240GPC и RK-PACK 240GFPC, является высококачественная пряжа RK-PACK 401G, из природного, явнокристаллического, крупночешуйчатого графита с содержанием основного вещества (углерода) свыше 99%. В процессе производства графитовой пряжи RK-PACK, в ее структуру, вводятся специальные ингибиторы коррозии.
По заказу, для изменения качественных и эксплуатационных параметров сальниковой набивки RK-PACK 240PC, она может быть изготовлена из других типов графитовой пряжи RK-PACK 401, армированных металлическими материалами или синтетическими волокнами:
RK-PACK 401Ca – ТРГ ПРЯЖА , АРМИРОВАННАЯ НИТЬЮ ИЛИ РОВИНГОМ ИЗ ВЫСОКОМОДУЛЬНОГО УГЛЕРОДА; RK-PACK 401Cu – ТРГ ПРЯЖА, АРМИРОВАННАЯ МЕДНОЙ МУЛЬТИ ПРОВОЛОКОЙ; RK-PACK 401I – ТРГ ПРЯЖА, АРМИРОВАННАЯ МУЛЬТИ ПРОВОЛОКОЙ INCONEL®; RK-PACK 401SS – ТРГ ПРЯЖА, АРМИРОВАННАЯ КИСЛОТОСТОЙКОЙ, ЖАРОПРОЧНОЙ ПРОВОЛОКОЙ ИЗ СПЛАВА AISI 304; RK-PACK 401P - ТРГ ПРЯЖА, ПРОПИТАННАЯ ДИСПЕРСИЕЙ ПТФЭ; RK-PACK 401A – ТРГ ПРЯЖА, АРМИРОВАННАЯ АРАМИДНОЙ НИТЬЮ ИЛИ РОВИНГОМ; RK-PACK 401N – ТРГ ПРЯЖА, С ПОНИЖЕННЫМ СОДЕРЖАНИЕМ СЕРЫ, МЕНЕЕ 0,03%.
Пряжи RK-PACK 402F и RK-PACK 402GF - вспомогательное сырье - из этих ПТФЭ пряж, выполнены углы сальниковой набивки RK-PACK 240FPC и RK-PACK 240GFPC - соответственно.
В конструкции этих сальниковых набивок, используются не стандартная ПТФЭ моно-пряжа RK-PACK 402 или RK-PACK 402G, а филиментные, высокоориентированные ПТФЭ пряжи RK-PACK 402F и RK-PACK 402GF, которые изготавливаются методом термической аэродинамической обработки ПТФЭ материала. Филаментные, высокоориентированные ПТФЭ пряжи (имеют в названии букву F), в отличие от пряжи RK-PACK 402 и RK-PACK 402G, которые изготавливаются путем продольного сложения экспандированной ПТФЭ ленты, значительно более стойкие к экструзии и к давлению, имеют повышенную стабильность размеров при воздействии температуры, более стойкие к истиранию и к воздействию абразивов. RK-PACK 402F и RK-PACK 402GF, так же, как и все ПТФЭ материалы, обладает низким коэффициентом трения и исключительной химической стойкостью.
Филаментная ПТФЭ пряжа RK-PACK, благодаря фибриллированной микроструктуре, обладает высокой гибкостью и пластичность, высокой степенью сжимаемости, нетоксична, соответствует требованиям FDA (FDA21 CFR177.1550), то есть, уплотнения на ее основе, в том числе и сальниковые набивки, могут быть безопасно использованы в качестве изделий или компонентов изделий, предназначенных для контакта с пищевыми продуктами и допущены для применения в пищевом производстве.
RK-PACK 240FPC и RK-PACK 240GFPC - это мульти сервисные, универсальные сальниковые набивки, для уплотнения высоко динамических и статических узлов, набивки мягкие, податливые, удобные в работе. RK-PACK 240FPC и RK-PACK 240GFPC, обладают уникальной химической стойкостью и стабильностью и рекомендуется для герметизации агрессивных и средне агрессивных сред, при средних температурах и давлениях.
Как и конструкция сальниковых набивок RK-PACK 240FPC и RK-PACK 240GFPC, состоящей из нескольких типов пряж, пряжи из ТРГ и пряжи из ПТФЭ, сочетающих в себе физическую природу этих двух материалов, так, и характеристики, и параметры этих сальниковых набивок, сочетают в себе свойства базового материала (графита) и материала политетрафторэтилена (ПТФЭ).
Поскольку, базовым материалом в конструкции сальниковых набивок RK-PACK 240FPC и RK-PACK 240GFPC, выступает терморасширенный графит, то и основные свойства данных сальниковых уплотнений обеспечиваются свойствами ТРГ. Как и отмечалось на страницах этого сайта, в статье «ПРЕИМУЩЕСТВА ТРГ НАБИВОК ПЕРЕД САЛЬНИКОВЫМИ НАБИВКАИ ИЗ ДРУГИХ МАТЕРИАЛОВ», терморасширенный графит, является одним из немногих уплотнительных материалов, который увеличивает свою плотность при обжатии сальниковой набивки. Эта существенная особенность ТРГ называется установленной (регулируемой) плотностью.
Сальниковые набивки из других волоконных материалов (натуральные и синтетические волокна), выступают лишь в качестве своеобразной дамбы для рабочей жидкости, поскольку обжатие набивки из другого материала, достаточно ограничено в пространстве, а чрезмерное обжатие, часто приводит к негативным последствиям, таким как критическое скачок температуры в следствии сильного увеличения коэффициента трения между сальниковой набивкой и валом насоса (или в другом месте уплотняемого узла). Чрезмерное обжатие, в зависимости от вида материала, из которого изготовлена сальниковая набивка, также может привести к ее частичному или полному разрушению.
Таким образом, сальниковые набивки RK-PACK 240FPC и RK-PACK 240GFPC, основным материалом в конструкции которых является терморасширенный графит, в результате увеличения плотности, которое происходит при перемещении графитового материала в результате обжатия набивки, приходит в то оптимальное состояние, при котором компонент графита достигает надлежащей, требуемой установленной плотности. Когда достигается оптимальная установленная плотность, происходит полная и качественная герметизация узла, часто, даже без необходимости режима контролируемых протечек, необходимых для охлаждения при применении сальниковых набивок из других волоконных материалов.
В свою очередь, применение в конструкции графитовых набивок RK-PACK 240FPC и RK-PACK 240GFPC, углового армирования ПТФЭ пряжей, обеспечивает набивкам те свойства, характеристики и возможности, которые не доступны для сальниковых набивок, выполненных только из ТРГ пряжи:
Снижение или предотвращение экструзии мягкого графитового тела сальниковой набивки в технологические зазоры сальникового узла; Увеличение механической прочности графитовой набивки; Снижение рисков загрязнения рабочей жидкости частицами ТРГ, поскольку непосредственный контакт рабочей среды происходит не с графитовым телом сальниковой набивки, а с углами набивки, выполненными из ПТФЭ, который является более прочным материалом; Возможность применения для уплотнения более абразивных сред, поскольку непосредственный контакт рабочей среды происходит не с графитовым телом сальниковой набивки, а с теми частями набивки, конструкция которых выполнена ПТФЭ пряжи, являющейся более стойкой к абразивным частицам.Базовый графитовым материал в основе сальниковых набивок RK-PACK 240FPC и RK-PACK 240GFPC, обеспечивает ПТФЭ пряже, также присутствующей в конструкции данной набивки, следующие, дополнительные, преимущества:
Обеспечивает постоянную дополнительную смазку, что, например, позволяет снизить коэффициент трения, который возрастает у ПТФЭ при увеличении его температуры; Способствует поглощению и рассеиванию тепла, выделяемого ПТФЭ материалом, обеспечивая высокую теплопроводность набивки в целом, что позволяет применять комбинированную набивку при более высоких скоростях, чем сальниковую набивку, выполненную из чистой ПТФЭ пряжи. Увеличение объема ПТФЭ в следствии теплового расширения, компенсируется вдавливанием ПТФЭ пряжи в мягкое графитовое тело сальниковой набивки. Теплового расширение и увеличение объема ПТФЭ, направлено внутрь набивки и компенсируется смещением графитового материала и увеличения его плотности. Таким образом, увеличение объема ПТФЭ, в следствии его КТР (коэффициента теплового расширения), не вызывает или снижает до минимума, увеличения давление ПТФЭ материала на уплотняемые поверхности узла. То есть, явление увеличения объема тела ПТФЭ с возрастанием температуры, компенсируется графитом и не приводит к агломерации ПТФЭ (спеканию), что свойственно для сальниковых набивок, выполненных только из чистой ПТФЭ пряжи. Обеспечивает, свойственную исключительно ТРГ набивкам, установленную плотность, гарантируя качественную и надежную герметизацию.Таким образом, комбинированные сальниковые набивки RK-PACK 240FPC и RK-PACK 240GFPC, изготовленные на базе набивки из ТРГ с применением филаментной ПТФЭ пряжи, это набивки с иными свойствами, параметрами и характеристиками, которые не доступны некомбинированным сальниковым набивкам, выполненным только из одного из этих материалов.
ПАРАМЕТРЫ МАТЕРИАЛОВ ИСПОЛЬЗУЕМЫХ В ПРОИЗВОДСТВЕ САЛЬНИКОВЫХ НАБИВОК RK-PACK 240FPC И RK-PACK 240GFPC.
Как и отмечалось выше, в конструкции сальниковых набивок RK-PACK 240FPC и RK-PACK 240GFPC, используется два типа материалов: базовый материал - пряжа из терморасширенного графита армированная стеклонитью RK-PACK 401G и, вспомогательный материал - пряжи из чистого, филаментного политетрафторэтилена RK-PACK 402F - для набивки RK-PACK 240FPC и пряжа из графитонаполненного, филаментного ПТФЭ RK-PACK 402GF - для сальниковой набивки RK-PACK 240GFPC.
В таблицах ниже, приведены основные параметры ТРГ пряжи RK-PACK 401G и филаментных ПТФЭ пряж RK-PACK 402F и RK-PACK 402GF.
| Параметры пряжи из терморасширенного графита, RK-PACK 401G | ||
| Параметры | Значение | Примечание |
| Содержание основного вещества (углерода), % | >99,0 | Набивки RK-PACK общепромышленного назначения |
| Размер пряжи, текс | 2000, 3000, 5000 | В зависимости от размера сечения сальниковой набивки |
| Сжимаемость, % | 35~50 | Стандарт RK-PACK |
| Восстанавливаемость, % | 25~40 | Стандарт RK-PACK |
| Содержание хлорид-ионов, % | 0.0042~0.0048 | Стандарт RK-PACK |
| Содержание серы общей, % | 0,08~0.12% | Стандарт RK-PACK |
| Зольность, % | 0,4~0,6 | Стандарт RK-PACK |
| Коэффициент трения | ~0,08 | Стандарт RK-PACK |
| рН | 0~14 | Стандарт RK-PACK |
| Температура, °С | -200 ~ +450 | В кислых средах |
| Параметры пряжи из чистого, филаментного ПТФЭ, RK-PACK 402F | ||
| Параметры | Значение | Примечание |
| Материал | 100% первичный, чистый ПТФЭ | Содержание в пряже: 70,0~100,0%, в зависимости от типа пряжи и ее назначения. |
| *Наполнитель 1 | ПТФЭ дисперсия стабилизированного анионного диспергатора | Содержание в пряже: 0,0~30,0%, в зависимости от типа пряжи и ее назначения. |
| *Наполнитель 2 | Силиконовое масло | Содержание в пряже: 0,0~30,0%, в зависимости от типа пряжи и ее назначения. |
| *Наполнитель 3 | Графитовая дисперсия | Содержание в пряже: 0,0~30,0%, в зависимости от типа пряжи и ее назначения. |
| Размер пряжи, dtex | 23000 +/- 3000 | - |
| Удлинение при растяжении, % | <10 | |
| Усадка в среде раскаленного воздуха, % | <7 | 250℃ х 30 мин |
| рН | 0~14 | - |
| Температура, °С | -200 ~ +260 | - |
| Коэффициент трения | 0,05 | - |
| Разрывная нагрузка, N | ≥100 | Минимум |
| Кислородный индекс, LOI | 95 | - |
Выбор того или иного наполнителя, определяется техническим заданием клиента.
ПТФЭ дисперсия стабилизированного анионного диспергатора.
Полидиметилсилоксан — химическое соединение, линейный полимер диметилсилоксана (высокотемпературное силиконовое масло).
Графитовая дисперсия.
Сочетание двух видов материалов, ТРГ и ПТФЭ, обеспечивают сальниковым набивкам RK-PACK 240FPC и RK-PACK 240GFPC, те свойства и характеристики, которые не доступны сальниковым набивкам, выполненных из этих материалов – по отдельности.
Конструкция данных набивок, выполненная в комбинации пряжи из ПТФЭ и пряжи из ТРГ, дало возможность обеспечить то качество и надежность герметизации узлов, которые, не были доступны некомбинированным сальниковым набивкам из ТРГ и ПТФЭ.
ОБЛАСТИ ПРИМЕНЕНИЯ И ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ САЛЬНИКОВЫХ
НАБИВОК RK-PACK 240FPC И RK-PACK 240GFPC.
Обе сальниковые набивки, являются универсальными, предназначенными для обеспечения надежной герметизации узлов, работающих в условиях средних и малых механических нагрузок в высоко агрессивных химических средах с естественной абразивностью. RK-PACK 240FPC и RK-PACK 240GFPC, как и все сальниковые набивки на основе терморасширенного графита, не предназначены для герметизации сильно абразивных сред. Максимальная рабочая температура для сальниковой набивки RK-PACK 240FPC, составляет +260°С, для RK-PACK 240GFPC, за счет модификации графитом ПТФЭ пряжи - до +280°С. RK-PACK 240FPC и RK-PACK 240GFPC, широко применяется на предприятиях химической промышленности, на добывающих и перерабатывающих производствах, водоканалах, предприятиях жилищно-коммунального хозяйства.
Графитовые набивки RK-PACK 240FPC и RK-PACK 240GFPC, подходит для всех типов центробежных и плунжерных насосов, миксеров, блендеров, экструдеров, агитаторов. Набивка применяется на всех типах арматуры. Набивки RK-PACK 240FPC и RK-PACK 240GFPC применяется в качестве статического уплотнения плоских разъемов (фланцевых соединений), крышек, люков.
НАБИВКА НЕ ПРЕДНАЗНАЧЕНА ДЛЯ УПЛОТНЕНИЯ АБРАЗИВНЫХ СРЕД!
| Параметры сальниковой набивки RK-PACK 240FPC | |||
| Параметры | Центробежные насосы | Оборудование возвратно-поступательного действия | Арматура и статика |
| Давление, МПа | 3 | 12 | 23 |
| Скорость, м/с | 16 | ||
| Температура | -200℃ ~ +260℃ | ||
| рН | 0~14 | ||
ВНИМАНИЕ! Никогда не допускайте ситуаций, при которых, одновременно значения температуры, давления и скорости, достигнут максимальных, указанных в таблице значений.
| Параметры сальниковой набивки RK-PACK 240GFPC | |||
| Параметры | Центробежные насосы | Оборудование возвратно-поступательного действия | Арматура и статика |
| Давление, МПа | 3 | 14 | 25 |
| Скорость, м/с | 18 | ||
| Температура | -200℃ ~ +280℃ | ||
| рН | 0~14 | ||
ВНИМАНИЕ! Никогда не допускайте ситуаций, при которых, одновременно значения температуры, давления и скорости, достигнут максимальных, указанных в таблице значений.
Наличие ПТФЭ материала, в конструкциях сальниковых набивок RK-PACK 240FPC и RK-PACK 240GFPC, в отличие от некомбинированных изделий, выполненных только из ТРГ, накладывает некоторые ограничения по применению этих набивок в высоко динамичных системах, как например, центробежные насосы. Rus-Kit Nanyang Sealing Materials, не рекомендует применять сальниковые набивки RK-PACK 240FPC и RK-PACK 240GFPC для герметизации элементов узлов, с которыми набивки находится в режиме динамического уплотнения и скорость которых превышает 16м/с и 18м/с - соответственно.
РАБОЧИЕ СРЕДЫ ДЛЯ САЛЬНИКОВОЙ НАБИВКИ RK-PACK 240FPC И RK-PACK 240GFPC.
Графитовые набивки RK-PACK 240FPC и RK-PACK 240GFPC могут быть использованы для уплотнения и герметизации сред, чья химическая активность лежит в диапазоне рН 0~14, то есть, от самых сильных кислот, до самых едких щелочей. RK-PACK 240FPC и RK-PACK 240GFPC, применяются для герметизации оборудования перекачивающих агрессивные химические среды, такие как, сложные эфиры (бутилацетат), кетоны, органические растворители и спирты, также, сред не тяжелых углеводородов. Отлично работает в неабразивных водных растворах и т.д.
В отличие от некомбинированных сальниковых набивок, выполненных только из ТРГ пряжи, на комбинированные набивки RK-PACK 240FPC и RK-PACK 240GFPC, дополнительно, действуют ограничение по средам, для уплотнения которых, ПТФЭ уплотнения, не предназначены или не рекомендованы.
Перечень сред, для герметизации и уплотнения которых, сальниковые набивки, в конструкции которых применены материалы из терморасширенного графита (ТРГ) и политетрафторэтилена (ПТФЭ) – требует особого внимания. Эти среды, можно разделить на две группы: в первую, входят те среды, которые однозначно, вне зависимости от иных факторов и условий, взаимодействуют и вступают в реакцию либо с ТРГ, либо с ПТФЭ.
Для применения в этих средах, комбинированные набивки RK-PACK (как и другие марки набивок) с конструкцией ТРГ + ПТФЭ – не предназначены. Вторая группа, включает в себя среды, в которых применение сальниковых набивок RK-PACK, с конструкцией ТРГ + ПТФЭ, требует предварительной технической оценки, с учетом таких параметров как: конструкция сальникового узла (в том числе, необходимо понимание, как, в каких областях, происходит взаимодействия набивки с рабочей средой, тип и марка металла из которого выполнен уплотняемый элемент сальникового узла или фланца и т.д.), давление, диапазон рабочих температур, концентрация среды и т.д. Результатом взаимодействия этих сред и комбинированной сальниковой набивки RK-PACK 240PC, именно в зависимости от наличия или отсутствия тех или иных условий, может быть, корродирование уплотняемых стальных поверхностей сальникового узла, частичная деградация самого уплотнения и иные последствия. В то же время, негативных последствий, опять-таки, в зависимости от дополнительных условий, может не возникать.
Ниже на странице, дана сводная таблица тех сред, для работы в которых, сальниковые набивки RK-PACK, конструкций ТРГ + ПТФЭ – имеют, либо ограничения, либо требуется специальная техническая оценка, либо вообще не предназначены. Предоставляемая информация, является обобщенным, многолетним практическим опытом Rus-Kit Nanyang Sealing Materials, и имеет информационный и рекомендательный характер.
| Рабочие среды, для применения в которых, сальниковые набивки RK-PACK 240FPC и RK-PACK 240GFPC- не предназначены, применение ограничено, либо требуется специальная техническая оценка | ||
| Среды | Условия | Пояснения |
| Дымящая азотная кислота (HNO3), Fuming nitric acid | Конц. от 90% до 100% | Деградация ТРГ |
| Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота). | - | Деградация ТРГ |
| Гипохлорит натрия (NaOCl), Sodium hypochlorite. | Конц. свыше 40% | Деградация ТРГ |
| Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. | Любая концентрация | Деградация ТРГ |
| Фтор (F2) Fluorine gas, и некоторые его соединения. | Т > +800°С | Деградация ТРГ |
| Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. | Любая концентрация | Деградация ТРГ |
| Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения. | - | Деградация ТРГ |
| Бром (Br2), Bromine, и некоторые его соединения. | - | Деградация ТРГ |
| Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций. | - | Деградация ТРГ |
| Едкий натр (NaOH), Sodium hydroxide или каустическая сода. | Концентрация свыше 10% | Возможна коррозия при реакции с ТРГ |
| Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. | Водный раствор любой концентрация при температуре от +30°С | Возможна коррозия при реакции с ТРГ |
| Оксиды азота, влажн. (N2O), Nitrous gases, moist. | При температуре от +60°С. | Возможна коррозия при реакции с ТРГ |
| Перекись водорода (H2O2), Hydrogen peroxide. | При концентрации <5%, и при температуре ≤ 50°С. | Возможна коррозия при реакции с ТРГ |
| Хромовая кислота (H2CrO4) Chromic acid. | При концентрации <20%, и при температуре ≤ 20. | Возможна коррозия при реакции с ТРГ |
| Фторирующие агенты - производные хлора (I), в том числе: фтори́д ко́бальта (трифтори́д ко́бальта) — CoF3 и дифторид ксенона XeF2 | Являются сильными окислителями. | Необходима техническая оценка. Возможна реакция с ПТФЭ. |
| Фториды. химические соединения фтора с другими элементами (Фторид хлора III). | Вступают в реакцию с ПТФЭ. | Уплотнения из ПТФЭ для применения не предназначены. |
| Элементарный фтор, F. | Вступают в реакцию с ПТФЭ. | Уплотнения из ПТФЭ для применения не предназначены. |
| Галогенированные растворители. | Галогенированные растворители, относится к химическому соединению или смеси, содержащей атомы галогена, т.е. фтор, хлор, бром или йод. Другие термины для этих соединений: галоидоуглероды (галогенированные углеводороды), хлоруглероды и хлорфторуглеродов (класс молекул, содержащих хлор, фтор и углерод). | Необходима техническая оценка. Возможна реакция с ПТФЭ. |
| Расплавы и растворы щелочных металлов (натрий, калий, литий и т.д.). | При непосредственном контакте с ПТФЭ, удаляют из него атомы фтора. | Необходима техническая оценка. |
| Азотная кислота, HNO3. | Концентрация свыше 70%, при температуре +250°С, под давлением. | Необходима техническая оценка. Возможна реакция с ПТФЭ. |
| Гидроксид натрия (NaOH) или — каустическая сода, каустик, едкий натр, едкая щёлочь. | При концентрации выше 80% и при температуре от +200°С. | Необходима техническая оценка. Возможна реакция с ПТФЭ. |
| Гидрокси́д ка́лия или «калиевый щёлок», (KOH). | При температуре от +200°С. | Необходима техническая оценка. Возможна реакция с ПТФЭ. |
| Гидриды. | Соединения водорода с металлами, как: диборан (B2H6) - химическое соединение водорода и бора. | Необходима техническая оценка. Возможна реакция с ПТФЭ. |
| Хлорид алюминия. | Другое название - хлористый алюминий (AlCl3) соль алюминия и соляной кислоты; | Необходима техническая оценка. Возможна реакция с ПТФЭ. |
| Аммиак, NH3. | Органические производные аммиака - азотосодержащие соединения - первичные R–NH2. | Необходима техническая оценка. Возможна реакция с ПТФЭ. |
| Моноэтаноламин, HO-CH2CH2-NH2. | Органическое соединение, представитель класса аминоспиртов, обладает сильными щелочными свойствами. При давлении и температуре свыше +100°С. | Необходима техническая оценка. Возможна реакция с ПТФЭ. |
| Амины. | Органические производные аммиака - азотосодержащие соединения - первичные R–NH2. | Необходима техническая оценка. Возможна реакция с ПТФЭ. |
Как видно из таблицы, перечень сред, для уплотнения и герметизации которых, не рекомендуется и не предназначено применение сальниковых набивок RK-PACK с конструкцией ТРГ+ПТФЭ, хоть и является, информационно важным, но, он очень ограниченный. В целом, сальниковые набивки RK-PACK с конструкцией ТРГ+ПТФЭ, обладают уникальной химической стойкостью и применимы для герметизации и уплотнения основного большинства самых агрессивных кислот и едких щелочей в диапазоне рН 0~14.
 |
Перечень сред, указанных в таблице – носит исключительно информационных характер и ни в коем случае не является исчерпывающим. Перечень сред, не может являться основой проектной и иной документации, определяющей применение уплотнения RK-PACK. В каждом конкретном случае, необходимо проведение специальной технической оценки, учитывающей все реальные рабочие условия и параметры, в том числе, вид рабочей среды, скорость, давление, температуру, узел и режим уплотнения. |
ОСНОВНЫЕ ПРЕИМУЩЕСТВА САЛЬНИКОВЫХ НАБИВОК RK-PACK, ВЫПОЛНЕННЫХ НА БАЗЕ ТЕРМОРАСШИРЕННОГО ГРАФИТА.
Поскольку основным, базовым материалом в конструкции сальниковых набивок RK-PACK 240FРС и RK-PACK240GFPC, выступает терморасширенный графит, кратко выделим семь основных свойств и качеств ТРГ, определяющие его универсальность и преимущества, перед другими материалами, применяемыми в производстве сальниковых набивок.
Установленная плотность: Терморасширенный графит, является одним из немногих уплотнительных материалов, который увеличивает свою плотность при обжатии уплотнения (набивки, прокладки). Эта существенная особенность ТРГ называется установленной (регулируемой) плотностью. Сальниковая набивка из ТРГ в результате увеличения ее плотности, которое происходит при перемещении графитового материала в результате обжатия набивки, приходит в то оптимальное состояние, при котором компонент графита достигает надлежащей, требуемой установленной плотности. Когда достигается оптимальная установленная плотность, происходит полная и качественная герметизация узла, даже без контролируемых протечек, необходимых для охлаждения при применении других типов набивок. Эффект само-смазывания ТРГ набивок: Одно из важнейших свойств сальниковых набивок на основе ТРГ - они не требуют дополнительной смазки, то есть, ТРГ сам выступает в качестве смазочного компонента. Сам графит, и его модификация - терморасширенный графит, являются основой, либо ингредиентом, в производстве множества смазочных материалов, в виде масел, гелей, суспензий и т.д. Низкий коэффициент трения ТРГ: Графит является одним из примеров материала обладающим низким коэффициентом трения. Реальный коэффициент трения графитовой набивки по стали, лежит в пределах 0.08~0.15 (в соответствии с ГОСТ JB/T6371, коэффициент трения графитовой набивки не должен превышать 0,2). Сальниковая набивка из ТРГ обладает низким коэффициентом статического и динамического трения вне зависимости от температуры и иных факторов. Кроме того, для сальниковых набивок, изготовленных из терморасширенного графита, исключено такое физическое явления, как холодный поток (ползучесть). Высокая теплопроводность набивок из ТРГ: Теплопроводность сальниковых набивок из терморасширенного графита, является одной из ключевых характеристик ТРГ набивок, определяющих возможность их применения в условиях высоких температур и давлений. Теплопроводность сальниковой набивки, это способность, стремление сальниковой набивки, прийти к состоянию термодинамического равновесия с контактируемыми поверхностями сальникового узла. В практическом значении, применительно к ТРГ набивке, это означает, что графитовая набивка не накапливает тепло в своем теле, а эффективно передает его изнутри, через свою поверхность в окружающую и контактирующую с ней внешнюю среду (воздух, крышка сальниковой камеры, вал и т.д.), то есть рассеивает тепло во внешних объектах, стремясь прийти к одинаковой с ними температуре. Коррозионная и химическая стойкость сальниковых набивок из ТРГ: Одним из ключевых свойств сальниковых набивок из ТРГ, является их уникальная коррозионная и химическая стойкость, то есть способность ТРГ противостоять воздействию коррозионной среды без изменения своих свойств. Термостойкость: Высокая термическая стойкость и стабильность. Даже под воздействие высоких давлений в химически агрессивных средах, ТРГ не окисляется, не выгорает, не теряет свою массу и объем и обеспечивает надежную герметизацию. Длительный срок годности уплотнений из ТРГ: Сальниковые набивки из ТРГ, при условии их надлежащего качества, в части содержания в них связующих веществ в допустимых количествах, имеют практически неограниченный срок хранения. Гарантийный срок хранения для ТРГ набивок RK-PACK, составляет 5 лет с последующей пролонгацией, после технического освидетельствования, еще на 5 лет. Для сальниковых набивок из ТРГ RK-PACK «Премиум» класса, RUS-KIT Nanyang Sealing Materials, определяет гарантийный срок в 25 лет.УПАКОВКА И УСЛОВИЯ ПОСТАВКИ САЛЬНИКОВЫХ НАБИВОК RK-PACK 240FPC И RK-PACK 240GFPC.

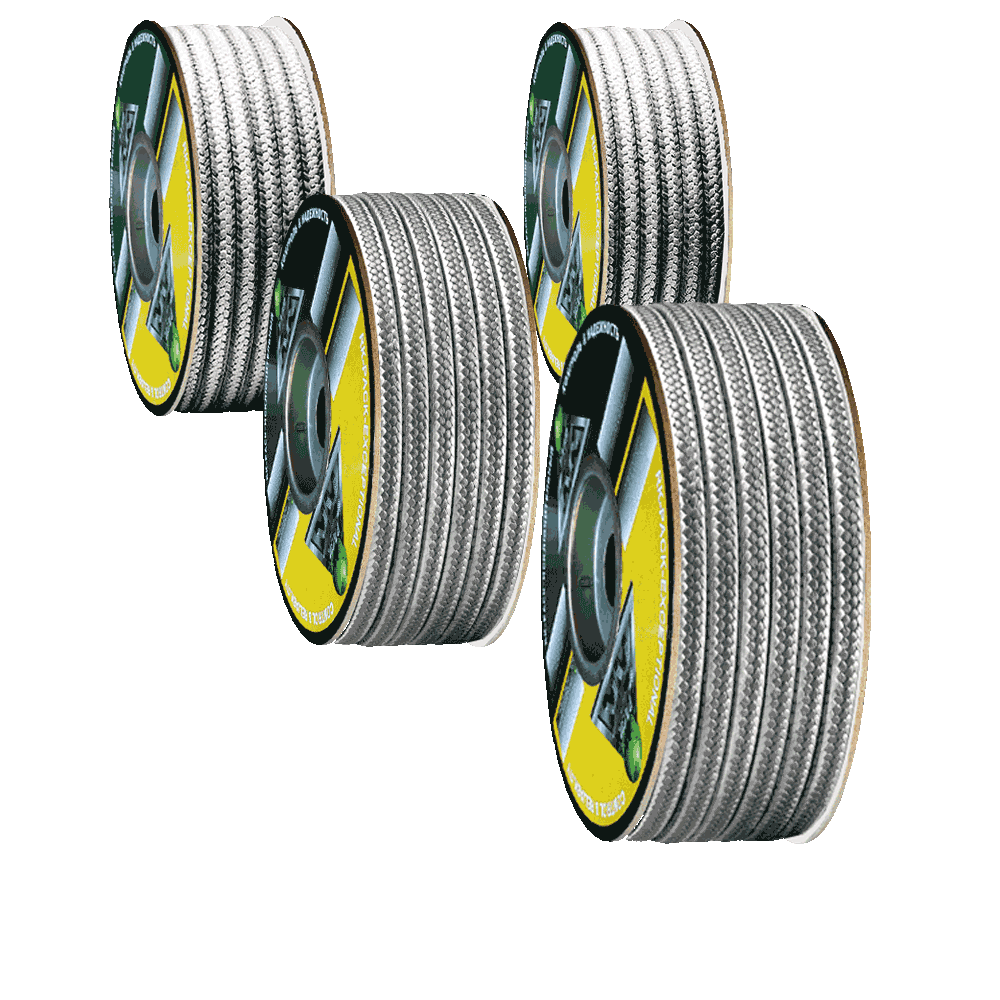

Сальниковые набивки из ТРГ, RK-PACK 240FPC и RK-PACK 240GFPC, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.
Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.
Условия поставки продукции с предприятия из КНР, приобретение продукции RK-PACK у дилеров в России и в других страних СНГ, а так же, пути сотрудничества с Rus-Kit Nanyang Sealing Materials, подробно изложены в специальном разделе сайта, перейти в которой, можно по этой ссылке - СОТРУДНИЧЕСТВО с RK-PACK.
