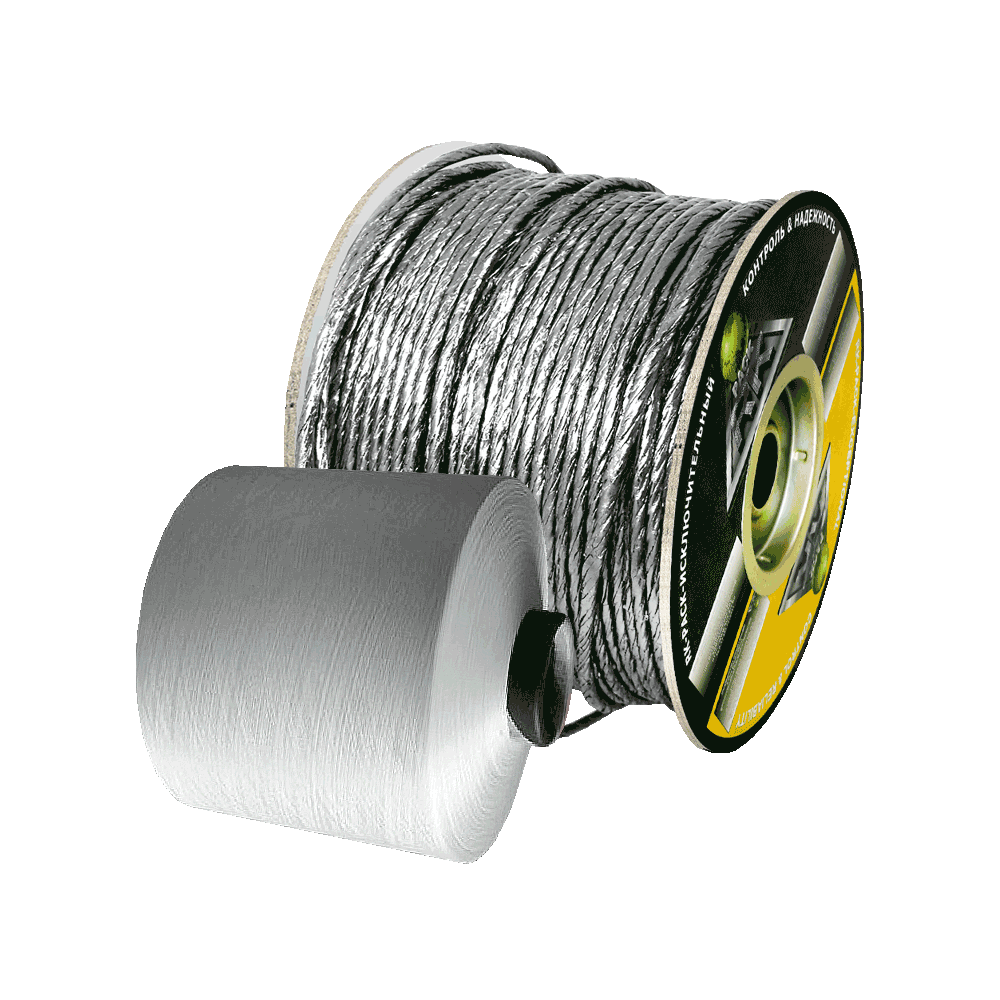

RK-PACK 401C
Пряжа из терморасширенного графита (ТРГ), армированная хлопковой нитью.

Нажми на стрелку для того чтобы узнать детальную информацию

Show

RK-PACK 401C

ПРОДУКЦИЯ ПРОИЗВОДИТСЯ В СООТВЕСТВИИ С:



  • 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
  • ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
  • JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.

Общая информация о графитовой пряже RK-PACK 401C.

Пряжа из терморасширенного графита RK-PACK 401C, производится из природного, крупночешуйчатого, явнокристаллического графита, добываемого предприятием Rus-Kit Nanyang Sealing Materials в провинции Хенань, в КНР. Содержание основного вещества (углерода) в ТРГ пряже, находится в интервале от 99,0 до 99,4%.

Graphite Yarn with cottonТРГ пряжа RK-PACK 401C, применяется, как самостоятельное уплотнительное изделие, так и для производства сальниковых набивок, графитовых тканей, лент, шнуров, прессованных уплотнительных колец и т.д.

В соответствии с внутренним производственным Стандартом предприятия Rus-Kit Nanyang Sealing Materials, пряжа из ТРГ RK-PACK 401C, относится к продукции общепромышленного назначения.

Пряжа из терморасширенного графита RK-PACK 401C, производится по уникальной, запатентованной технологии (Патент № ZL-2010-2-0220238.2), путем скрутки, на заданный градус, композитной, армированной ленты из ТРГ. Величина угла скрутки ТРГ ленты, при производстве графитовой пряжи RK-PACK 401C, в соответствии с внутренним Стандартом предприятия, составляет 240°.

Композитная, армированная лента, конструкционно – это трехслойный сэндвич, внешние слои которого выполнены из терморасширенного графита, средний слой – распределенные по всей ширине ленты, с заданным Стандартом шагом, высококачественные хлопковые нити, с определенными физико-механическими параметрами.

Хлопковые нити, для более надежной связи с графитовым материалом в структуре ТРГ пряжи, проходят предварительную обработку связующим термостойким составом на основе акрила. Количество акрилового связующего, в зависимости от размера ТРГ пряжи, в соответствии с Техническим Стандартом предприятия, находится в пределах от 3% до 6%. Один из ключевых параметров, определяющих качество ТРГ пряжи – количество содержащегося в ней связующего. Содержание акрилового связующего в ТРГ пряже, превышающее эти значения, говорит о низком качестве исходного сырья (графита) и о низком качестве готовых изделий на ее основе.

Крупночешуйчатый натуральный графитС более подробной информацией по качеству пряж на основе терморасширенного графита, можно ознакомиться на странице сайта по этой ссылке "ИНФОРМАЦИЯ ПО КАЧЕСТВУ ПРЯЖИ ИЗ ТЕРМОРАСШИРЕННОГО ГРАФИТА. ОСНОВЫ КАЧЕСТВА".

Армированная, композитная лента из терморасширенного графита, в зависимости от требуемого размера ТРГ пряжи, производится разных геометрических размеров.



Физические, физико-механические и эксплуатационные характеристики пряжи RK-PACK 401C.

В таблице ниже, даны геометрические размеры ТРГ ленты, количество армирующих элементов в ленте и объем связующего акрилового состава.



Размер пряжи RK-PACK 401C Толщина армированной ленты Ширина армированной ленты Количество армирующих элементов Количество акрилового связующего Армирующие элементы
2000 текс  0,19~0,20 мм 11 мм 7 <6% Нити 32Nm*1 из высококачественного длинно-волоконного хлопка.
3000 текс 0,20~0,21мм 13 мм 8
5000 текс  0,22~0,23 мм 19 мм 13



Физико-механические и эксплуатационные параметры ТРГ пряжи RK-PACK 401C, определенные внутренним Стандартом предприятия Rus-Kit Nanyang Sealing Materials, отображены в таблицах ниже.

Физико-механические и эксплуатационные параметры, указанные в таблице, хоть и имеют очень высокие характеристики высококачественной продукции, тем не менее, распространяются на пряжу RK-PACK 401C общепромышленного назначения.

Rus-Kit Nanyang Sealing Materials, так же, производит пряжу из терморасширенного графита с содержанием основного вещества (углерода) свыше 99,5%. Для получения технической информацией по ТРГ пряже иных параметров и характеристик, пожалуйста, свяжитесь с нами по электронной почте по адресу info@rk-pack.com или, по любому из наших телефонов.



Параметры пряжи из терморасширенного графита RK-PACK 401C
Параметры Значение Примечание
Содержание основного вещества (углерода), % 99,0~99.4 Пряжа RK-PACK для изделий общепромышленного назначения
Размер пряжи, текс 2000, 3000, 5000 В зависимости от геометрических размеров конечного изделия.
Сжимаемость, % 35~50 Стандарт RK-PACK.
Восстанавливаемость, % 25~40 Стандарт RK-PACK.
Содержание хлорид-ионов, % 0.0042~0.0048 Стандарт RK-PACK.
Содержание серы общей, % 0,08~0.12% Стандарт RK-PACK.
Зольность, % 0,4~0,6 Стандарт RK-PACK.
Коэффициент трения ~0,08 Стандарт RK-PACK.
рН 0~14 Стандарт RK-PACK.
Температура, °С -200 ~ +450 В кислых средах.



Разрывная нагрузка пряжи RK-PACK изготовленной из терморасширенного графита, определяется общей разрывной нагрузкой всех армирующих элементов, находящихся в конструкции пряжи.


Химическая стойкость пряжи RK-PACK 401C и рабочие среды для ее применения.

Химическая стойкость графитовой пряжи RK-PACK 401C, определяется свойствами базового материала, из которого она изготовлена, то есть, природного графита. Пряжа из ТРГ RK-PACK 401C, также, как и уплотнительные изделия на ее основе, обладают уникальной химической стойкостью и инертностью. Изделия из RK-PACK 401C, применяются для уплотнения и герметизации сред, рН которых находится в пределах 0~14, то есть, от самых агрессивных кислот, до самых едких щелочей.

Тем не менее, существует два перечня сред, для уплотнения и герметизации которых, изделия из ТРГ не предназначены (Таблица 1), или их применение, может приводить к серьезным коррозионным явлениям (Таблица 2).



 Таблица 1

Среды, не предназначенные для применения изделий, изготовленных из пряжи RK-PACK 401C
Среды Условия
Дымящая азотная кислота (HNO3), Fuming nitric acid Конц. от 90% до 100%
Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота). -
Гипохлорит натрия (NaOCl), Sodium hypochlorite. Конц. свыше 40%
Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация
Фтор (F2) Fluorine gas, и некоторые его соединения. Т > 800°С
Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. Любая концентрация
Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения. -
Бром (Br2), Bromine, и некоторые его соединения. -
Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций. -



Таблица 2

Среды, для уплотнения которых, применение изделий из ТРГ пряжи RK-PACK 401С - не желательно (возможна коррозия).
Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%
Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
Оксиды азота, влажн. (N2O), Nitrous gases, moist. При температуре от +60°С.
Перекись водорода (H2O2), Hydrogen peroxide. При концентрации <5%, и при температуре ≤ 50°С.
Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



Перечень сред, в которых ТРГ не применим

     Перечень химических сред, указанных в таблицах, предоставляется только для справки и не в коем случае не является исчерпывающим. При применении уплотнений на основе пряжи из терморасширенного графита RK-PACK, для герметизации химически агрессивных сред, также, необходимо учитывать армирующие и связующие материалы, находящиеся в конструкции ТРГ пряжи, которые обладают иной химической стойкостью.

     В целом, в каждом конкретном случае, необходима специальная оценка на предмет возможных комбинаций химических веществ, с которыми уплотнения RK-PACK, на основе ТРГ, могут вступать в непосредственный контакт.



Упаковка, отгрузка, условия поставки.

Упаковка и отгрузка пряжи RK-PACK 401C, производится в соответствии с пожеланием заказчика. Стандартная упаковка – намотка на бобины с весом нетто от 5 кг.

Условия поставки ТРГ пряжи RK-PACK в РФ, в страны Таможенного Союза, в страны СНГ, и другие страны, варианты сотрудничества с Предприятием Rus-Kit Nanyang Sealing Materials, а также такие вопросы, как: Маркировка продукции; Сроки поставки; Предконтрактная инспекция предприятия; Контроль качества продукции; Предоставление статуса дилера - подробно изложены в специальном разделе сайта, перейти в который, можно по этой ссылке.
