RK-PACK 240SS
Сальниковая набивка из ТРГ пряжи армированной стальной проволокой AISI 304, 316

Нажми на стрелку для того чтобы узнать детальную информацию

Show

RK-PACK 240SS

ПРОДУКЦИЯ ПРОИЗВОДИТСЯ В СООТВЕСТВИИ С:

  • 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
  • ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
  • JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.

Общая информация о сальниковой набивке из ТРГ RK-PACK 240SS.

Набивка сальниковая из ТРГ марки RK-PACK 240SS

RK-PACK 240SS – более экономичный вариант графитовой набивки RK-PACK 240I. Сальниковая набивка RK-PACK 240SS, выполнена из высококачественно пряжи ТРГ, марки RK-PACK 401SS, изготовленной на основе природного, явнокристаллического, крупночешуйчатого графита с содержанием основного вещества (углерода) свыше 99%. Графитовая пряжа армирована кислотостойкой, жаропрочной, нержавеющей проволокой из стали марки AISI 304. Проволока из стали AISI 304, работоспособна при высоких температурах и не теряет своих свойств при краткосрочном поднятии температуры до +900°С.  Графитовая набивка RK-PACK 401SS, может эксплуатироваться в температурах до +1000°С в инертных средах. В процессе производства графитовой пряжи, в ее структуру, по уникальной, запатентованной технологии, вводятся специальные ингибиторы коррозии. Графитовая набивка RK-PACK 401SS, обладает практически теми же характеристиками, что и сальниковая набивка RK-PACK 240I.

RK-PACK 240SS – набивка для статических и низко скоростных узлов, для арматуры и клапанов, задвижек, люков, фланцев.

RK-PACK 240SS, обладает всеми характеристиками высококачественных набивок из ТРГ типа 240: химическая стойкость и стабильность, само смазывающий антифрикционный эффект, низкий коэффициент трения, высокая теплопроводность.

Усиление графитовой пряжи проволокой из стали AISI 304 (по заказу может быть использована проволока AISI 316 или AISI 321), обеспечивает набивке RK-PACK 240SS работоспособность при высоких давлениях (до 35Мпа), отличные антиэкструзионные свойства, увеличивает теплопроводность, сохраняет хорошие механические свойства набивки, как при высоких, так и  при низких температурах.

Сальниковые набивки RK-PACK, выполненные из терморасширенного графита, обладают высоким показателем сжимаемости, вплоть до максимальной плотности 2,25 (г/см3 у ТРГ). Кроме высокой степени сжимаемости, способность к упругому восстановлению у ТРГ набивок RK-PACK, около 15% по объему. В комплексе, высокие показатели по сжимаемости и восстанавливаемости ТРГ набивок RK-PACK, дают возможность регулировки и поддержки сжимаемости и плотности набивки в широком диапазоне температур, обеспечивая стабильное, долговременное и надежное уплотнение без высоких напряжений на болтовых соединениях.

ТРГ набивки RK-PACK, имеют очень низкую скорость ползучести вне зависимости от температуры и обладают низким коэффициентом трения (менее 0,10 по стали), так же, не изменяющегося при изменении температур и при ее скачках.

Набивки RK-PACK из ТРГ, не стареют в процессе эксплуатации, что также не зависит от температуры.

ТРГ набивки RK-PACK не вызывает адгезию (прилипание) к уплотняемым, контактным поверхностям, что делает обслуживание легче, экономит время при замене набивки.

Сальниковая набивка RK-PACK способность противостоять температурам переходных процессов в интервале от -196°С до + 450°С (в кислых средах), не меняя своих физико-механических свойств и геометрических размеров.

ТРГ набивки RK-PACK не требуют дополнительной смазки, что исключает протечки рабочей жидкости, которые имеют место при применении пропитанных сальниковых набивок другого типа, в следствии вымывания смазки.

Для получения более полной и подробной информации о преимуществе сальниковых набивок RK-PACK, на основе терморасширенного графита, перейдите по ссылке – «ОСНОВНЫЕ ПРЕИМУЩЕСТВА ТРГ УПЛОТНЕНИЙ RK-PACK».

Основные, базовые параметры сальниковой набивки из ТРГ RK-PACK 240SS.

Сальниковая набивка из ТРГ, RK-PACK 240SS, как и все сальниковые набивки из терморасширенного графита марки RK-PACK, выпускаются по внутреннему стандарту предприятия RUS-KIT Nanyang Sealing Materials, требования которого, значительно выше, требований к ТРГ набивкам прописанных в Государственном Стандарте КНР JB/T7370-1994.

В таблице ниже, приведена информация по основным, базовым показателям сальниковых набивок, выполненных в соответствии с внутренним стандартом предприятия RUS-KIT Nanyang Sealing Materials и показатели, предусмотренные стандартом JB/T7370-1994.



СРАВНИТЕЛЬНАЯ ТАБЛИЦА БАЗОВЫХ ПАРАМЕТРОВ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ, ВЫПОЛНЕННЫХ В СООТВЕСТВИИ С ГОСТ JB/T7370-1994 И ТРГ НАБИВОК МАРКИ RK-PACK.

Показатели

Единица измерения Стандарт
JB/T7370-1994
*Набивки ТРГ
RK-PACK
Методы
испытания
Объемная плотность (Volume Density). г/см3 <20мм х 20мм ≥0.9
≥20мм х 20мм ≥0.7
1.28 JB/T6620
Сжимаемость (Compressibility). % 25~50 35~50 JB/T6620
Восстанавливаемость (Recovery). % 15~25 25~40  -
Упругая деформация (Resilience).     % ≤12 8~13 -
Содержание хлорид-ионов (Chloride content).    ppm / % ≤50 / 0,005 42~48 / 0.0042~0.0048
Содержание серы общей (Total sulfur). ppm / % ≤1500 / 0,15 800~1200 /0,08~0.12% GB1430
Содержание серы сульфатной (Sulphate sulfur).
ppm / % ≤80 / 0,008% ≤50 / 0,005% GB1430
Зольность (Ash content). ppm / %  ≤12000 / 1,2 4000~6000 / 0,4~0,6  -
Содержание углерода в ТРГ пряже
(Carbon content in yarn).
% ≥85 99,0~99,4 -
Содержание графита в общей массе набивки (Graphite content in braided packing). % ≥80 ˃92 ZB J22 014
Потери при прокаливании при +350℃
(Loss on Ignition 350℃).
% ≤17 8~12 JB/T6620
Коэффициент трения (Friction Coefficient).  -  ≤0.20 0.08 JB/T6371

* В таблице приведены данные для сальниковой набивки из ТРГ RK-PACK 240SS, с размером поперечного сечения 10мм х 10мм.

 Рабочие среды для применения сальниковой набивки из ТРГ RK-PACK 240SS.

ТРГ набивка RK-PACK 240SS, как и все сальниковые набивки из ТРГ марки RK-PACK, обладает уникальной коррозионной и химической стойкостью, то есть способностью противостоять воздействию коррозионной среды без изменения своих свойств. ТРГ набивка RK-PACK 240SS, не теряет своих свойств в такой высоко окислительной среде, как раскаленный воздух с температурой до +393°С, в концентрированной азотной кислоте, в криогенных жидкостях, таких как жидкий кислород, в расплавленных металлах, таких как расплавленный алюминий. Графитовые набивки RK-PACK 240SS, могут быть использованы для уплотнения различных сред, как нейтральных, умеренно агрессивных и агрессивных сред щелочей, кислот, растворителей в диапазоне pH 0 ~ 14

В таблице ниже, дан краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки RK-PACK.



КРАТКИЙ ПЕРЕЧЕНЬ КОРРОЗИОННЫХ СРЕД, К КОТОРЫМ УСТОЙЧИВЫ ТРГ НАБИВКИ RK-PACK.
Среды Концентрация, % Температура, °С
Хлористоводородная кислота (Соляная кислота) Любая
Серная кислота   До 95% +148,89
Фосфорная кислота Любая
Плавиковая кислота Любая
Азотная кислота До 60% +21,11
Каустическая сода +398,89
Алюминий +732,22
Пар - +537,78
Органические спирты Любая
Органические эфиры Любая
Бензол Любая
Воздух - +393,33

① - в данном случае, температура ограничена лишь максимально допустимой температурой для ТРГ, либо для самих сред.

Среды не предназначенные и не рекомендуемые для использования ТРГ набивки RK-PACK 240SS.

Существуют лишь небольшой, определенный перечень химических сред, для герметизации которых, не могут быть использованы сальниковые набивки из ТРГ марки RK-PACK, или их применение не рекомендуется. Данная информация предоставлена в таблицах ниже.



СРЕДЫ, НЕ ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ПРИМЕНЕНИЯ ТРГ НАБИВОК RK-PACK.
Среды Условия

Дымящая азотная кислота (HNO3), Fuming nitric acid.

Концентрация от 90% до 100%.
Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота).
Гипохлорит натрия (NaOCl), Sodium hypochlorite. Концентрация свыше 40%.
Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация.
Фтор (F2) Fluorine gas, и некоторые его соединения.  При температуре свыше +800°С.
Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. Любая концентрация.
Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения.  -
Бром (Br2), Bromine, и некоторые его соединения. -
Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций.  -



СРЕДЫ, НЕЖЕЛАТЕЛЬНЫЕ ДЛЯ ПРИМЕНЕНИЯ ТРГ НАБИВОК RK-PACK (ВОЗМОЖНА КОРРОЗИЯ).
Среды Условия
Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%.
Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
Оксиды азота, влажн. (N2O), Nitrous gases, moist.  При температуре от +60°С.
Перекись водорода (H2O2), Hydrogen peroxide.  При концентрации <5%, и при температуре ≤ 50°С.
Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



Ограничения по применению сальниковых набивок из ТРГ RK-PACKПеречень химических сред, указанных в таблицах, предоставляется только для справки и не в коем случае не является исчерпывающим. При применении уплотнений на основе пряжи из терморасширенного графита RK-PACK, для герметизации химически агрессивных сред, также, необходимо учитывать армирующие и связующие материалы, находящиеся в конструкции ТРГ пряжи, которые обладают иной химической стойкостью.

В целом, в каждом конкретном случае, необходима специальная оценка на предмет возможных комбинаций химических веществ, с которыми уплотнения RK-PACK, на основе ТРГ, могут вступать в непосредственный контакт.

Значения эксплуатационных параметров для ТРГ набивки RK-PACK 240SS.

В таблице ниже, указаны значения для основных эксплуатационных параметров сальниковой набивки RK-PACK 240SS. В таблице приведены реальные рабочие значения, при которых гарантирована длительная и надежная герметизация узлов. В отдельных случаях, при правильной установки ТРГ набивки в сочетании с другими уплотнительными изделиями или набивками из других видов материалов, графитовая набивка RK-PACK 240SS, может применяться при давлениях до 40МПа на арматуре.



Параметры для RK-PACK 240SS  Арматура и статика
Давление (МПа) 30
Скорость вреащение вала (м/с) Не рекомендуется *
Температура (рабочая) -200℃ ~ +455℃ на воздухе; +650℃ - пар
рН 0~14



Ограничения по применению сальниковых набивок из ТРГ RK-PACKВНИМАНИЕ! Не допускайте ситуаций, при которых, одновременно, значения температуры и давления достигнут максимальных, указанных в таблице значений.





*Сальниковые набивки RK-PACK, выполненные из ТРГ пряжи имеющей в своей конструкци армирующие или усиливающие элементы и конструкции из металлических элементов, преимущественно предназначены для уплотения арматуры, статики и низко скоростных узлов, RUS-KIT NANYANG SEALING MATERIALS не рекомендует использование ТРГ набивок данного типа в высоко динамичных узлах уплотнения без специальной технической оценки.

Контакт металлических армирующих элементов сальниковой набивки и стальных уплотняемых поверхностей, в высоко динамических узлах, может вызвать серьезную порчу последних и может являться причиной аварийных ситуаций. Чем выше динамика сальникового уплотнения, например, скорость вращения вала, тем выше риски вступления в контакт вала насоса с армирующими металлическими элементами графитовой набивки. Многократно увеличиваются риски при перекачке сред с абразивными частицами, которые могут разрушать мягкое графитовое тело сальниковой набивки, тем самым создавая условия прямого взаимодействия уплотняемых поверхностей с армирующими элементами ТРГ набивки.

Право применение и конечное решение на установку данных ТРГ набивок в высоко динамические узлы, в том числе в поршневые насосы и в насосы возвратно-поступательного действия, безусловно, остается за потребителем. В данном случае, предоставленная RUS-KIT NANYANG SEALING MATERIALS информация, носит исключительно рекомендательный характер.

 Области применения ТРГ набивок RK-PACK 240SS.

Графитовая набивка RK-PACK 240SS, применяется в большинстве промышленных сфер и производств практически без ограничений, это электростанции, нефтеперерабатывающие заводы, нефтехимические и металлургические предприятия. Исключения, для графитовых набивок составляют чистые и особо чистые производства, в том числе фармацевтика и пищевая промышленность.

Рабочие среды, для герметизации и уплотнения которых могут быть использованы графитовые набивки RK-PACK 240SS, это пар, вода, нефтепродукты, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д, практически без ограничений, за исключением известных химических продуктов, указанных на этой странице выше.

Сальниковые графитовые набивки RK-PACK 240, являются непроницаемыми для газов и жидкостей, могут использоваться в высоких температурах и давления для герметизации большинства сред, в том числе таких сред как: перегретый пар, горячая вода, теплообменные жидкости, углеводороды (нефтепродукты, бензин, мазут), криогенные жидкости, все виды растворителей, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д, практически без ограничений, за исключением известных химических продуктов, указанных на этой странице выше.

Кольца из сальниковых набивок RK-PACK применяются в качестве отличной, превосходящей замены эластомерных уплотнительных колец в таких статических приложениях как:

  • Высокие и низкие температуры;
  • Агрессивные, едкие жидкости;
  • Радиоактивные среды.

ТРГ набивки RK-PACK применимы:

  • Ядерная энергетика: в парогенераторах, теплообменниках, во всех типах клапанов.
  • Военно-морской флот: корабли и подводные лодки.
  • Химическая и нефтехимическая промышленность: клапаны, арматура, автоклавы, трубопроводы, теплообменники, коррозионные контуры и цепи, криогенная техника, жидкие теплоносители, парогенераторы высокого и низкого давления.

ТРГ набивки RK-PACK применяются для герметизации и уплотнения эмалированных контактных поверхностей и технических полимеров.

ТРГ набивки RK-PACK применяется в стеклолитейном производстве при непосредственном контакте с расплавленным стеклом.

Упаковка графитовой набивки RK-PACK 240SS.

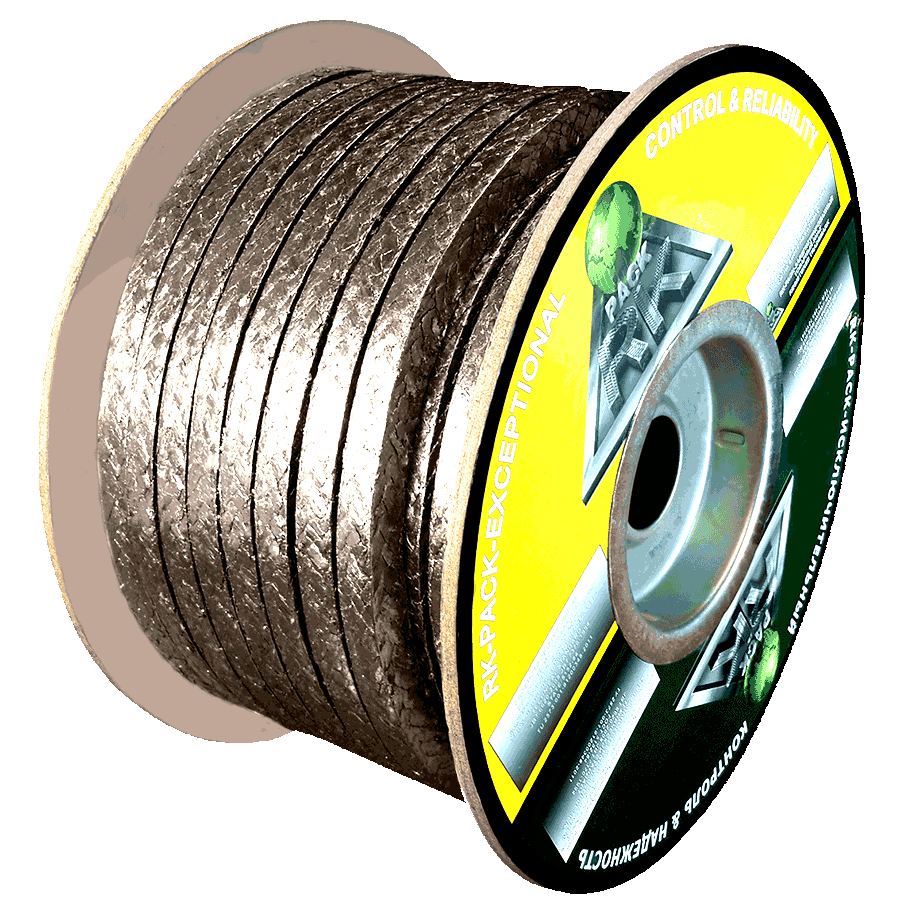

Сальниковые набивки из ТРГ, RK-PACK 240SS, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.

Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.
