RK-PACK240IP
Сальниковая набивка из пряжи ТРГ армированной Инконель проволокой и ингибированной дисперсией ПТФЕ.

Нажми на стрелку для того чтобы узнать детальную информацию

Show

RK-PACK240IP

ПРОДУКЦИЯ ПРОИЗВОДИТСЯ В СООТВЕСТВИИ С:
  • 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
  • ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
  • JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.

Общая информация о сальниковой набивке из ТРГ RK-PACK 240IP.

Набивка графитовая с фторопластовой пропиткойRK-PACK240IP – изготовлена по технологии производства мульти-сервисной ТРГ набивки с импрегнацией ПТФЕ дисперсией - RK-PACK 240P, но в отличие от нее, сальниковая набивка RK-PACK 240IP, производится из ТРГ пряжи армированной проволокой из сплава Инконель, стойкой к окислению и коррозии. Пряжа RK-PACK 401IP, используемая для производства ТРГ набивки RK-PACK 240IP, изготавливается из природного, явнокристаллического, крупночешуйчатого графита с содержанием основного вещества (углерода) свыше 99%.

Технологический процесс производства графитовой пряжи RK-PACK 401IP, построен таким образом, что импрегнацией дисперсией ПТФЕ подвергается не готовая, уже скрученная графитовая пряжа, а армированная графитовая лента, из которой потом скручивается сама пряжа. То есть, уже в процессе производства пряжи, ТРГ связывается дисперсией ПТФЕ. Таким образом, изготовленная из пряжи RK-PACK 401IP, сальниковая набивка RK-PACK 240IP, в отличие от набивок из ТРГ, где применяется только внешняя пропитка готовой набивки* дисперсией ПТФЕ, имеет более высокую плотность сечения, высокую герметичность и, практически полную непроницаемость. После плетения, готовая набивка повторно (1-3 раза в зависимости от требования), пропитывается высококачественной дисперсией ПТФЕ.

RK-PACK 240IP - это графитовая набивка с высокими герметизирующими параметрами, равномерной плотностью, крайне низкой проницаемостью, стойкая к особо агрессивным средам.


*Ряд производителей, осуществляют выпуск сальниковых набивок из ТРГ с ПТФЕ пропиткой, по технологии, где предусматривается только финальная пропитка дисперсией ПТФЕ уже готовой ТРГ набивки в сборе. Сальниковая набивка, выполненная по такой технологии, практически ничем не отличается от обычной набивки из ТРГ. Выбор потребителями сальниковой набивки из терморасширенного графита с пропиткой ПТФЕ дисперсией, обусловлен наличием особых условий и требований к сальниковому уплотнению, когда набивка из ТРГ в чистом виде, не отвечает этим требованиям.

Лишь внешняя пропитка тела набивки ПТФЕ дисперсией, не изменяет структуру и физико-механические свойства ТРГ набивки. Набивка, изготовленная по технологии, где предусмотрена лишь финальная пропитка корпуса набивки, имеет ту же плотность поперечного сечения, ту же проницаемость и те же иные физико-механические и химические свойства, что и стандартная набивка из ТРГ. Лишь финальная пропитка корпуса набивки ПТФЕ дисперсией, не обеспечивает проникновение ПТФЕ компонента в структуру набивки, а лишь создает непрочный ПТФЕ слой на ее теле.

Используя сальниковую набивку из ТРГ, где применяется технология только финальной пропитки тела набивки ПТФЕ дисперсией, потребитель получает графитовую набивку, по своим параметрам практически идентичную набивке из ТРГ без пропитки ПТФЕ дисперсией. Дело в том, что после установки и начала эксплуатации такой набивки, в течение короткого времени, внешний слой, образованный ПТФЕ дисперсией, слетает с поверхности графитовой набивки, и набивка работает, как стандартное ТРГ уплотнение без пропиток.




    Сальниковая набивка RK-PACK 240IP, относится к группе сальниковых набивок, предназначенных для применения на арматуре, в качестве статических уплотнений и в низко скоростных режимах. Как было отмечено на странице «НАБИВКИ RK-PACK из ТРГ НЕКОМБИНИРОВАННЫЕ ДЛЯ АРМАТУРЫ, СТАТИКИ И НИЗКОСКОРОСНЫХ РЕЖИМОВ», это, обусловлено, наличием в конструкции этой ТРГ набивки металлических армирующих и усиливающих элементов, риски вхождения которых в контакт с уплотняемыми поверхностями сальниковых узлов, достаточно высоки. Контакт армирующих элементов сальниковой набивки и стальных уплотняемых поверхностей, в высоко динамических узлах, при определенных условиях, приводит к серьезной порче последних и может являться причиной серьезных аварий. Чем выше динамика сальникового уплотнения, например, скорость вращения вала, тем выше риски вступления в контакт вала насоса с армирующими металлическими элементами сальниковой набивки.
    RK-PACK 240IP - это графитовая набивка с высокими герметизирующими параметрами, равномерной плотностью, крайне низкой проницаемостью, стойкая к особо агрессивным средам. Применение ТРГ набивки RK-PACK 240IP в качестве динамического уплотнения в поршневых, плунжерных, и иных узлах возвратно-поступательного принципа работы, допускается, но необходима предварительная техническая оценка.
     Сальниковая набивка с импрегнацией (пропиткой) ПТФЕ дисперсией, может быть выполнена из ТРГ пряжи изготовленной по технологии предусматривающей оплетку или обвязку ТРГ пряжи Инконель проволокой, то есть из ТРГ пряжи марок RK-PACK 401IJ  или RK-PACK 401CJ. Импрегнация пряжи дисперсией ПТФЕ, осуществляется в соотвествии с внутренним стандартом предприятия, как и при производстве графитовой пряжи RK-PACK 401P. Сальниковая набивка с ПТФЕ пропиткой, выполненная по такой технологии, применяется в условиях повышенных давлений в статических режимах уплотнения и на арматуре. Например, сальниковая набивка выполненная по технологии внешней обвязки из пряжи RK-PACK 401CJ, может применяться при давлениях до 55МПа.
     Сальниковые набивки RK-PACK, выполненные из терморасширенного графита, обладают высоким показателем сжимаемости, вплоть до максимальной плотности 2,25 (г/см3 у ТРГ). Кроме высокой степени сжимаемости, способность к упругому восстановлению у ТРГ набивок RK-PACK, около 15% по объему. В комплексе, высокие показатели по сжимаемости и восстанавливаемости ТРГ набивок RK-PACK, дают возможность регулировки и поддержки сжимаемости и плотности набивки в широком диапазоне температур, обеспечивая стабильное, долговременное и надежное уплотнение без высоких напряжений на болтовых соединениях.
     Набивки RK-PACK из ТРГ, не стареют в процессе эксплуатации, что также не зависит от температуры.
ТРГ набивки RK-PACK не вызывает адгезию (прилипание) к уплотняемым, контактным поверхностям, что делает обслуживание легче, экономит время при замене набивки.
Сальниковая набивка RK-PACK 240IP способна противостоять температурам переходных процессов в интервале от -196°С до + 260°С (в кислых средах), не меняя своих физико-механических свойств и геометрических размеров.
     ТРГ набивки RK-PACK не требуют дополнительной смазки, что исключает протечки рабочей жидкости, которые имеют место при применении пропитанных сальниковых набивок другого типа, в следствии вымывания смазки.

Для импрегнации (пропитки) графитовой пряжи RK-PACK 401IP и набивки RK-PACK 240IP, мы используем водную ПТФЭ дисперсию стабилизированного анионного диспергатора. Данная технология, применяется всеми ведущими производителями в мире. ПТФЭ является очень эффективным блокирующим агентом, обеспечивающим и увеличивающим высокие герметизирующие свойства самого ТРГ, но, в силу свойств самого ПТФЕ, применение дисперсии на его основе, создает ситуацию, которую необходимо учитывать при выборе и применении сальниковой набивки RK-PACK 240IP.

При превышении значения температуры в +370°С, начинается процесс разложения ПТФЕ с генерацией газа фтороводорода HF (фтористый водород, гидрофторид, фторид водорода). При наличии влаги в узле уплотнения (воды), газ второводорода вступает с ней в реакцию и образует водный раствор фтороводорода, то есть, плавиковую кислоту. Растворение фтороводорода в воде сопровождается довольно значительным выделением тепла (59,1 кДж/моль). Кроме того, плавиковая кислота реагирует со многими металлами (кроме свинца, платины, палладия, золота), реакция сопровождается образованием фторидов. В основном, уплотнительные конструкции, узлы, изготавливаются из стали марок SS 304, 316, 321, поэтому в следствии реакции плавиковой кислоты с металлом, наблюдается серьезная точечная коррозия уплотняемых поверхностей.

Таким образом, сальниковые набивки из терморасширенного графита с импрегнацией ПТФЕ дисперсией RK-PACK 240IP, как и набивки, выполненные из других типов пряжи, и импрегнированные ПТФЕ дисперсией, не рекомендуются к применению при температурах выше максимальной рекомендованной для ПТФЭ. RUS-KIT Nanyang Sealing Materials, рекомендует использовать сальниковую набивку RK-PACK 240P, в режимах, где максимальная температура не превышает +260°С.






Для получения более полной и подробной информации о преимуществе сальниковых набивок RK-PACK, на основе терморасширенного графита, перейдите по ссылке – «Основные преимущества ТРГ уплотнений RK-PACK».

Основные, базовые параметры сальниковой набивки из ТРГ RK-PACK 240IP.

Сальниковая набивка из ТРГ, RK-PACK 240IP, как и все сальниковые набивки из терморасширенного графита марки RK-PACK, выпускаются по внутреннему стандарту предприятия RUS-KIT Nanyang Sealing Materials, требования которого, значительно выше, требований к ТРГ набивкам прописанных в Государственном Стандарте КНР JB/T7370-1994.

В таблице ниже, приведена информация по основным, базовым показателям сальниковых набивок, выполненных в соответствии с внутренним стандартом предприятия RUS-KIT Nanyang Sealing Materials и показатели, предусмотренные стандартом JB/T7370-1994.



Сравнительная таблица базовых параметров сальниковых набивок из ТРГ, выполненных в соответствии с ГОСТ JB/T7370-1994 и ТРГ набивок марки RK-PACK 240IP

Показатели

Единица измерения Стандарт
JB/T7370-1994
*Набивки ТРГ
RK-PACK
Методы
испытания
Объемная плотность (Volume Density). г/см3 <20мм х 20мм ≥0.9
≥20мм х 20мм ≥0.7
1.48 JB/T6620
Сжимаемость (Compressibility). % 25~50 35~50 JB/T6620
Восстанавливаемость (Recovery). % 15~25 25~40  -
Упругая деформация (Resilience).     % ≤12 8~13 -
Содержание хлорид-ионов (Chloride content).    ppm / % ≤50 / 0,005 42~48 / 0.0042~0.0048
Содержание серы общей (Total sulfur). ppm / % ≤1500 / 0,15 800~1200 /0,08~0.12% GB1430
Содержание серы сульфатной (Sulphate sulfur).
ppm / % ≤80 / 0,008% ≤50 / 0,005% GB1430
Зольность (Ash content). ppm / %  ≤12000 / 1,2 4000~6000 / 0,4~0,6  -
Содержание углерода в ТРГ пряже
(Carbon content in yarn).
% ≥85 99,0~99,4 -
Содержание графита в общей массе набивки (Graphite content in braided packing). % ≥75 ˃85 ZB J22 014
Коэффициент трения (Friction Coefficient).  -  ≤0.20 0.06 JB/T6371

* В таблице приведены данные для сальниковой набивки из ТРГ RK-PACK 240IP, с размером поперечного сечения 8мм х 8мм.

 Рабочие среды для применения сальниковой набивки из ТРГ RK-PACK 240IP.

ТРГ набивка RK-PACK 240IP, как и все сальниковые набивки из ТРГ марки RK-PACK, обладает уникальной коррозионной и химической стойкостью, то есть способностью противостоять воздействию коррозионной среды без изменения своих свойств. Графитовые набивки RK-PACK 240IP, могут быть использованы для уплотнения различных сред, как нейтральных, умеренно агрессивных и агрессивных сред щелочей, кислот, растворителей в диапазоне pH 0 ~ 14.



В таблице ниже, дан краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки с пропиткой дисперсией ПТФЕ.



Краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки с пропиткой ПТФЕ дисперсией, марки RK-PACK
Среды Концентрация, % Температура, °С
Хлористоводородная кислота (Соляная кислота) Любая
Серная кислота   До 95% +148,89
Фосфорная кислота Любая
Плавиковая кислота Любая
Азотная кислота До 60% +21,11
Каустическая сода +250,0
Пар - +260,0
Органические спирты Любая
Органические эфиры Любая
Бензол Любая
Воздух - +220,0

① - в данном случае, температура ограничена лишь максимально допустимой температурой для ТРГ, либо для самих сред.

Среды не предназначенные и не рекомендуемые для использования ТРГ набивки RK-PACK 240IP.

Существуют лишь небольшой, определенный перечень химических сред, для герметизации которых, не могут быть использованы сальниковые набивки из ТРГ марки RK-PACK, или их применение не рекомендуется.

В отличие от сальниковых набивок из чистого ТРГ без пропиток, набивки из ТРГ с пропиткой ПТФЕ дисперсией, в силу свойств самого ПТФЕ, дополнительно имеют некоторые ограничения по средам, в которых они не могут быть использованы. Данная информация предоставлена в таблицах ниже.



Среды, не предназначенные для применения ТРГ набивок RK-PACK с ПТФЕ пропиткой
Среды Условия

Дымящая азотная кислота (HNO3), Fuming nitric acid.

Концентрация от 90% до 100%.
Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота).
Гипохлорит натрия (NaOCl), Sodium hypochlorite. Концентрация свыше 40%.
Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация.
Фтор (F2) Fluorine gas, и некоторые его соединения.  При температуре свыше +800°С.
Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. Любая концентрация.
Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения.  -
Бром (Br2), Bromine, и некоторые его соединения. -
Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций.  -

Трёхфтористый хлор.

-
Элементарный фтор. -
Растворы щелочных металлов в аммиаке. Любая концентрация





Среды, нежелательные для применения ТРГ набивок RK-PACK с ПТФЕ пропиткой (возможна коррозия)
Среды Условия
Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%.
Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
Оксиды азота, влажн. (N2O), Nitrous gases, moist.  При температуре от +60°С.
Перекись водорода (H2O2), Hydrogen peroxide.  При концентрации <5%, и при температуре ≤ 50°С.
Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



Ограничения по применению сальниковых набивок из ТРГ RK-PACKПеречень химических сред, указанных в таблицах, предоставляется только для справки и не в коем случае не является исчерпывающим. При применении уплотнений на основе пряжи из терморасширенного графита RK-PACK, для герметизации химически агрессивных сред, также, необходимо учитывать армирующие и связующие материалы, находящиеся в конструкции ТРГ пряжи, которые обладают иной химической стойкостью.

В целом, в каждом конкретном случае, необходима специальная оценка на предмет возможных комбинаций химических веществ, с которыми уплотнения RK-PACK, на основе ТРГ, могут вступать в непосредственный контакт.



Значения эксплуатационных параметров для ТРГ набивки RK-PACK 240IP.

В таблице ниже, указаны значения для основных эксплуатационных параметров сальниковой набивки RK-PACK 240IP. В таблице приведены реальные рабочие значения, при которых гарантирована длительная и надежная герметизация узлов. В отдельных случаях, при правильной установки ТРГ набивки в сочетании с другими уплотнительными изделиями или набивками из других видов материалов, графитовая набивка RK-PACK 240IP, может применяться при давлениях до 35МПа на арматуре.

Дисперсия ПТФЕ в структуре сальниковой набивки RK-PACK 240IP, с одной стороны, предает ТРГ дополнительные качества и свойства, но с другой, снижает уровень максимально допустимых температур в узлах уплотнения. Если чистая ТРГ набивка, может применяться при температурах до +450°С в кислых средах, то ТРГ набивка с ПТФЕ пропиткой, имеет ограничение до +260°С. Что касается отрицательных температур, то здесь параметры чистой ТРГ набивки и ТРГ набивки с ПТФЕ пропиткой – практически идентичные.



Параметры для RK-PACK 240IP Оборудование возвратно-поступательного действия* Арматура
Давление (МПа). 12
35
Температура (рабочая). -200℃ ~ +260℃
рН 0~14
Плотность (г/см3). 1,0~1.4 - в зависимости от размера поперечного сечения
Сжимаемость (%). 35~50
Восстанавливаемость (%). ≥25
Содержание основного вещества (углерод), % 99,0~99,4
Содержание хлорид-ионов (%). ~0,005
Содержание серы (%). 0,08~0.12
Зольность (%). <0,5
Коэффициент трения. <0,07

Ограничения по применению сальниковых набивок из ТРГ RK-PACKВНИМАНИЕ! Никогда не допускайте ситуаций, при которых, одновременно значения температуры, давления и скорости, достигнут максимальных, указанных в таблице значений.







* Применение ТРГ набивки RK-PACK 240IP, в конструкции которой использованы металлические армирующие элементы, в качестве уплотнений в поршневых, плунжерных, и иных узлах возвратно-поступательного принципа работы, допускается, но рекомендуется предварительная техническая оценка.
Необходимо учитывать твердость поверхностей уплотняемых деталей, таких как вала, штока, внутренней поверхности цилиндра и т.д. Твердость уплотняемых поверхностей, должна быть выше твердости армирующих элементов в конструкции сальниковой набивки.

** Сальниковые набивки RK-PACK, выполненные из ТРГ пряжи имеющей, в своей конструкции армирующие или усиливающие элементы и конструкции из металлических элементов, преимущественно предназначены для уплотнения арматуры, статики и низко скоростных узлов, RUS-KIT NANYANG SEALING MATERIALS не рекомендует использование ТРГ набивок данного типа в высоко динамичных узлах уплотнения без специальной технической оценки.
Контакт металлических армирующих элементов сальниковой набивки RK-PACK и стальных уплотняемых поверхностей, в высоко динамических узлах, может вызвать серьезную порчу последних и может являться причиной аварийных ситуаций. Чем выше динамика сальникового уплотнения, например, скорость вращения вала, тем выше риски вступления в контакт вала насоса с армирующими металлическими элементами графитовой набивки. Многократно увеличиваются риски при перекачке сред с абразивными частицами, которые могут разрушать мягкое графитовое тело сальниковой набивки, тем самым создавая условия прямого взаимодействия уплотняемых поверхностей с армирующими элементами ТРГ набивки.

Право применение и конечное решение на установку данных ТРГ набивок в высоко динамические узлы, в том числе в поршневые насосы и в насосы возвратно-поступательного действия, безусловно, остается за потребителем. В данном случае, предоставленная RUS-KIT NANYANG SEALING MATERIALS информация, носит исключительно рекомендательный характер.

 Области применения ТРГ набивок RK-PACK 240IP.

Графитовая набивка с ПТФЕ пропиткой RK-PACK 240IP, применяется в большинстве промышленных сфер и производств практически без ограничений, это электростанции, нефтеперерабатывающие заводы, нефтехимические и металлургические предприятия. Исключения, для графитовых набивок составляют чистые и особо чистые производства, в том числе фармацевтика и пищевая промышленность, где возможен контакт набивки непосредственно с продуктами или их компонентами.

Рабочие среды, для герметизации и уплотнения которых могут быть использованы графитовые набивки RK-PACK 240IP, это пар, вода, нефтепродукты, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д, практически без ограничений, за исключением известных химических продуктов, указанных на этой странице выше.

Сальниковые графитовые набивки RK-PACK 240, являются непроницаемыми для газов и жидкостей, могут использоваться в высоких температурах и давления для герметизации большинства сред, в том числе таких сред как: перегретый пар, горячая вода, теплообменные жидкости, углеводороды (нефтепродукты, бензин, мазут), криогенные жидкости, все виды растворителей, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д,

Кольца из сальниковых набивок RK-PACK применяются в качестве отличной, превосходящей замены эластомерных уплотнительных колец в таких статических приложениях как:

  • Высокие и низкие температуры;
  • Агрессивные, едкие жидкости;
  • Радиоактивные среды.

ТРГ набивки RK-PACK применимы:

  • Ядерная энергетика: в парогенераторах, теплообменниках, во всех типах клапанов.
  • Военно-морской флот: корабли и подводные лодки.
  • Химическая и нефтехимическая промышленность: клапаны, арматура, автоклавы, трубопроводы, теплообменники, коррозионные контуры и цепи, криогенная техника, жидкие теплоносители, парогенераторы высокого и низкого давления.

ТРГ набивки RK-PACK применяются для герметизации и уплотнения эмалированных контактных поверхностей и технических полимеров.

ТРГ набивки RK-PACK применяется в стеклолитейном производстве при непосредственном контакте с расплавленным стеклом.

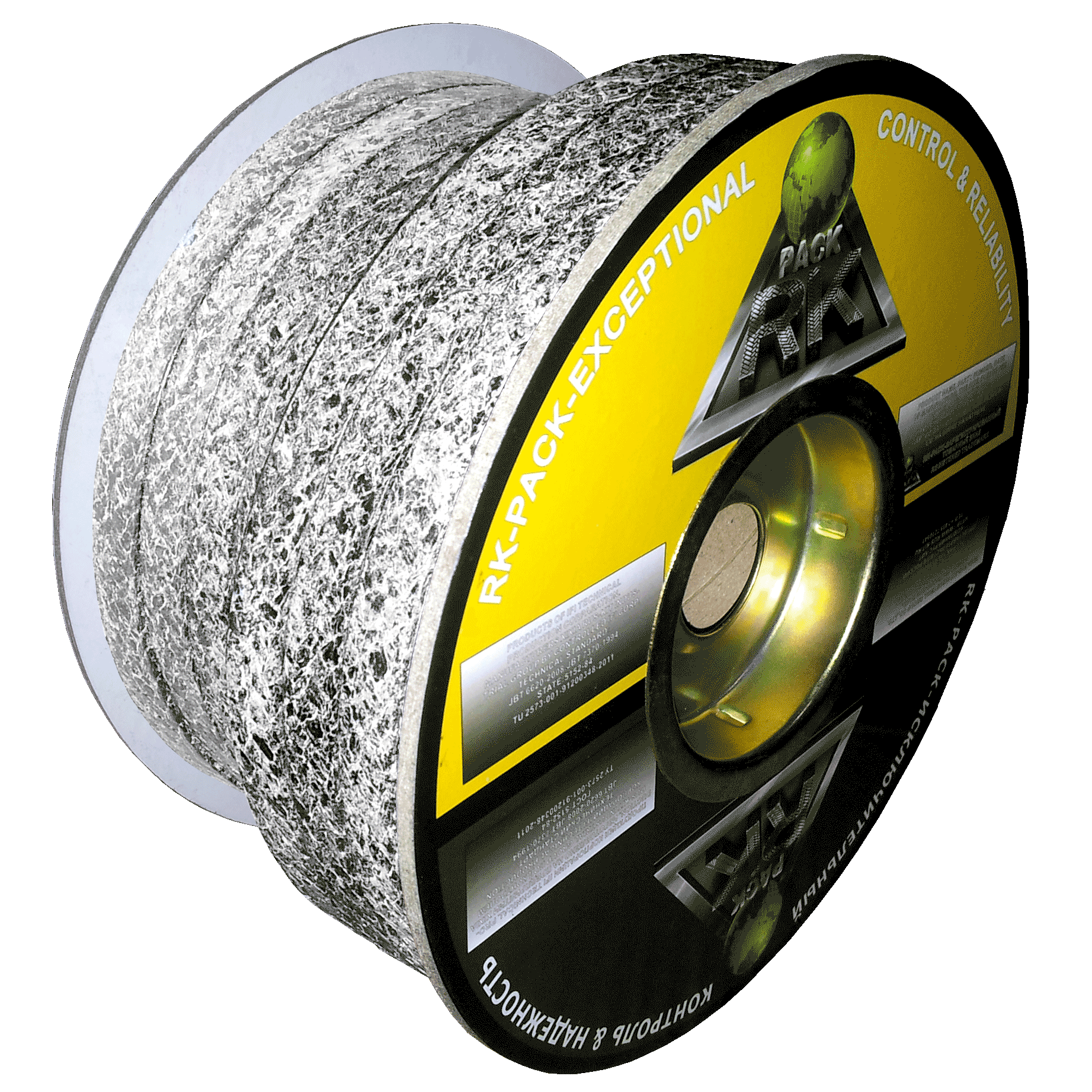

Упаковка графитовой набивки RK-PACK 240IP.

Сальниковые набивки из ТРГ, RK-PACK 240IP, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.

Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.
