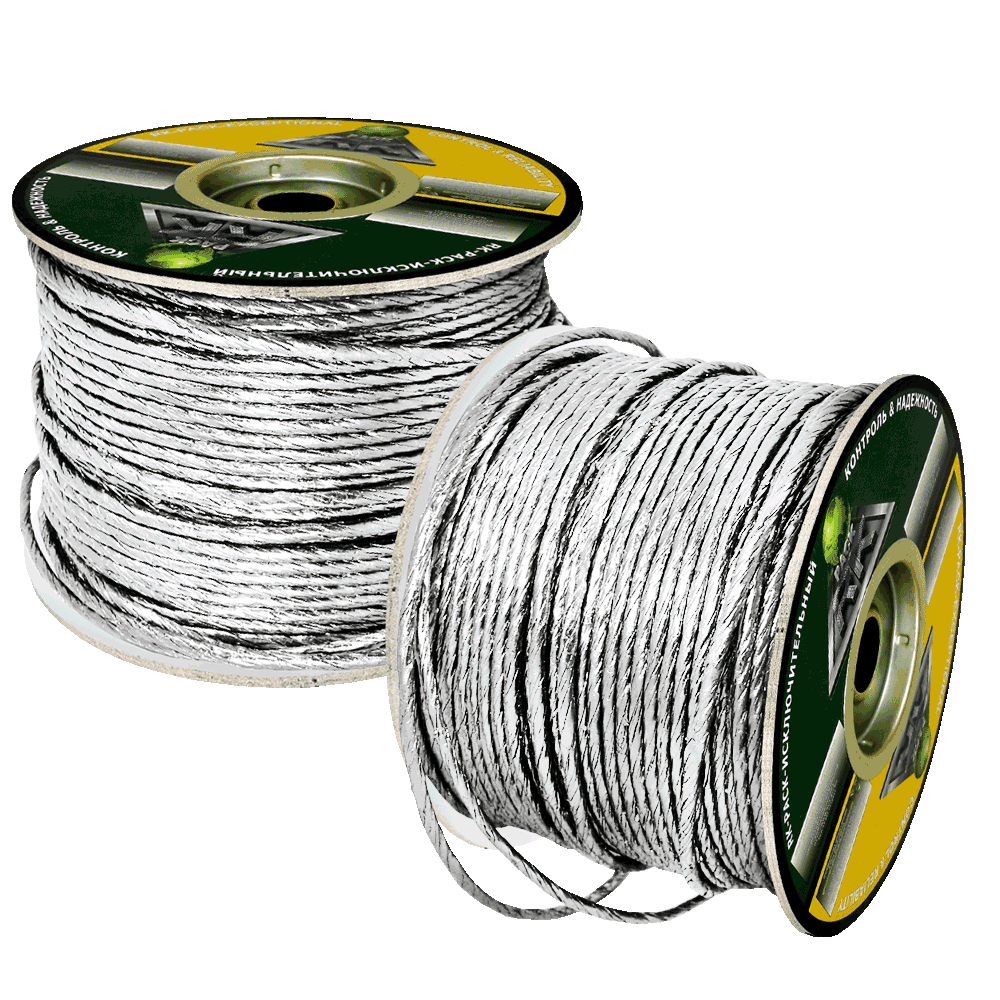

RK-PACK 401P

Общая информация о графитовой пряже RK-PACK 401P.


Пряжа из терморасширенного графита RK-PACK 401P, производится из природного, крупночешуйчатого, явнокристаллического графита, добываемого предприятием RUS-KIT NANYANG SEALING MATERIALS в провинции Хенань, в КНР. Содержание основного вещества (углерода) в ТРГ пряже, более 99,4%.

ТРГ пряжа RK-PACK 401P, применяется, как самостоятельное уплотнительное изделие, так и для производства универсальных сальниковых набивок, графитовых тканей, лент, шнуров и т.д.

В соответствии с внутренним производственным Стандартом предприятия Rus-Kit Nanyang Sealing Materials, пряжа из ТРГ RK-PACK 401P, относится к продукции специального назначения.

Пряжа из терморасширенного графита RK-PACK 401P, производится по уникальной, запатентованной технологии (Патент № ZL-2010-2-0220238.2), путем скрутки, на заданный градус, композитной, армированной ленты из ТРГ. Величина угла скрутки ТРГ ленты, при производстве графитовой пряжи RK-PACK 401P, в соответствии с внутренним Стандартом предприятия, составляет 240°.

Графитовая нить с фторопластовой пропиткой RK-PACK 401PПеред скруткой, армированная ТРГ лента, подвергается специальной обработке, путем прохождения через специальный контейнер с водной ПТФЭ дисперсией стабилизированного анионного диспергатора, где при заданном давлении и температуре, объемно пропитывается данным составом.

Таким образом, политетрафторэтиленовый материал, присутствует не только снаружи, но и внутри пряжи.


Как пропитывать дисперсией ПТФЕ пряжу из ТРГ* Пряжа RK-PACK 401IP, пропитывается ПТФЕ дисперсией, непосредственно в процессе ее производства. Пропитка ПТФЭ дисперсией стабилизированного анионного диспергатора, подвергается ТРГ лента, еще до скрутки ее в пряжу. Таким образом, ПТФЕ находится в структуре, внутри самой пряжи.

Ряд производителей, осуществляют выпуск сальниковых набивок из ТРГ с ПТФЕ пропиткой, по технологии, где предусматривается только финальная пропитка дисперсией ПТФЕ уже готовой ТРГ набивки в сборе. Сама сальниковая набивка плетется из чистой, не пропитанной дисперсией ПТФЕ, графитовой пряжи. Сальниковая набивка, выполненная по такой технологии, практически ничем не отличается от обычной набивки из ТРГ. Выбор потребителями сальниковой набивки из терморасширенного графита с пропиткой ПТФЕ дисперсией, обусловлен наличием особых условий и требований к сальниковому уплотнению, когда набивка из ТРГ в чистом виде, не отвечает этим требованиям.
Лишь внешняя пропитка тела набивки ПТФЕ дисперсией, не изменяет структуру и физико-механические свойства ТРГ набивки. Набивка, изготовленная по технологии, где предусмотрена лишь финальная пропитка корпуса набивки, имеет ту же плотность поперечного сечения, ту же проницаемость и те же иные физико-механические и химические свойства, что и стандартная набивка из ТРГ. Лишь финальная пропитка корпуса набивки ПТФЕ дисперсией, не обеспечивает проникновение ПТФЕ компонента в структуру набивки, а лишь создает непрочный ПТФЕ слой на ее теле.
Используя сальниковую набивку из ТРГ, где применяется технология только финальной пропитки тела набивки ПТФЕ дисперсией, потребитель получает графитовую набивку, по своим параметрам практически идентичную набивке из ТРГ без пропитки ПТФЕ дисперсией. Дело в том, что после установки и начала эксплуатации такой набивки, в течение короткого времени, внешний слой, образованный ПТФЕ дисперсией, слетает с поверхности графитовой набивки, и набивка работает, как стандартное ТРГ уплотнение без пропиток.





Композитная, армированная лента, конструкционно – это трехслойный сэндвич, внешние слои которого выполнены из терморасширенного графита, средний слой – распределенные по всей ширине ленты, с заданным Стандартом шагом, армирующие элементы.

При производстве пряжи с ПТФЕ пропиткой RK-PACK 401P, в соответствии с техническим заданием, могут применяться, как синтетические и искусственные нити, так и металлические армирующие элементы (стальная, медная, латунная, Инконель, никелевая проволока).

Армирующие элементы, для более надежной связи с графитовым материалом в структуре ТРГ пряжи, проходят предварительную обработку связующим термостойким составом на основе акрила.

Количество акрилового связующего, в зависимости от размера ТРГ пряжи, в соответствии с Техническим Стандартом предприятия, находится в пределах от 3% до 6%. Один из ключевых параметров, определяющих качество ТРГ пряжи – количество содержащегося в ней связующего. Содержание акрилового связующего в ТРГ пряже, превышающее эти значения, говорит о низком качестве исходного сырья (графита) и о низком качестве готовых изделий на ее основе.

С более подробной информацией по качеству пряж на основе терморасширенного графита, можно ознакомиться перейдя по этой ссылке «ОСНОВЫ КАЧЕСТВА ТРГ ПРЯЖИ».

Армированная, композитная лента из терморасширенного графита, в зависимости от требуемого размера ТРГ пряжи, производится разных геометрических размеров.



Физические, физико-механические и эксплуатационные характеристики пряжи RK-PACK 401P.

В таблице ниже, даны геометрические размеры ТРГ ленты, количество армирующих элементов в ленте и объем связующего акрилового состава.



Размер пряжи RK-PACK 401P Толщина армированной ленты Ширина армированной ленты Количество армирующих элементов Количество акрилового связующего Армирующие элементы
2000 текс  0,19~0,20 мм 11 мм 7 <6% Стеклонить 40Nm*2 из бесщелочного стекла «Е» класса.
3000 текс 0,20~0,21мм 13 мм 8
5000 текс  0,22~0,23 мм 19 мм 13



Физико-механические и эксплуатационные параметры ТРГ пряжи RK-PACK 401P, определенные внутренним Стандартом предприятия Rus-Kit Nanyang Sealing Materials, отображены в таблицах ниже.

Пряжа RK-PACK 401P, относится к специальным изделиям, и производится по заказу в соответствии с техническим заданием потребителя. В техническом задании, заказчиком, также, указываются армирующие элементы, предполагаемые в ее производстве.



Параметры пряжи из терморасширенного графита RK-PACK 401P
Параметры Значение Примечание
Содержание основного вещества (углерода), % 99,0~99.4 Пряжа RK-PACK для изделий общепромышленного назначения
Размер пряжи, текс 2000, 3000, 5000 В зависимости от геометрических размеров конечного изделия.
Сжимаемость, % 35~50 Стандарт RK-PACK.
Восстанавливаемость, % 25~40 Стандарт RK-PACK.
Содержание хлорид-ионов, % 0.0042~0.0048 Стандарт RK-PACK.
Содержание серы общей, % 0,08~0.12% Стандарт RK-PACK.
Зольность, % 0,4~0,6 Стандарт RK-PACK.
Коэффициент трения ~0,08 Стандарт RK-PACK.
рН 0~14 Стандарт RK-PACK.
Температура, °С -200 ~ +260 В кислых средах.

Разрывная нагрузка пряжи RK-PACK изготовленной из терморасширенного графита, определяется общей разрывной нагрузкой всех армирующих элементов, находящихся в конструкции пряжи.



Химическая стойкость пряжи RK-PACK 401P и рабочие среды для ее применения.

Химическая стойкость графитовой пряжи RK-PACK 401P, определяется свойствами базового материала, из которого она изготовлена, то есть, природного графита, а также свойствами политетрафторэтилена (ПТФЕ), дисперсией которого она обработана.  Пряжа из ТРГ RK-PACK 401P, также, как и уплотнительные изделия на ее основе, обладают уникальной химической стойкостью и инертностью. Изделия из RK-PACK 401P, применяются для уплотнения и герметизации среда, рН которых находится в пределах 0~14, то есть, от самых агрессивных кислот, до самых едких щелочей.

Тем не менее, существует четыре перечня сред, отраженных в четырех таблицах ниже, для уплотнения и герметизации которых, изделия из ТРГ пряжи с пропиткой ПТФЕ дисперсией не предназначены, или их применение, может приводить к серьезным коррозионным явлениям.



Среды, не предназначенные для применения изделий, изготовленных из пряжи RK-PACK 401P (реакция с ТРГ).
Среды Условия
Дымящая азотная кислота (HNO3), Fuming nitric acid Конц. от 90% до 100%
Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота). -
Гипохлорит натрия (NaOCl), Sodium hypochlorite. Конц. свыше 40%
Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация
Фтор (F2) Fluorine gas, и некоторые его соединения. Т > 800°С
Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. Любая концентрация
Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения. -
Бром (Br2), Bromine, и некоторые его соединения. -
Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций. -



Среды, для уплотнения которых, применение изделий из ТРГ пряжи RK-PACK 401P - не желательно, возможна коррозия при реакции с ТРГ.
Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%
Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
Оксиды азота, влажн. (N2O), Nitrous gases, moist. При температуре от +60°С.
Перекись водорода (H2O2), Hydrogen peroxide. При концентрации <5%, и при температуре ≤ 50°С.
Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



В зависимости от количества циклов пропитки (импрегнации) дисперсией ПТФЕ, как самой пряжи RK-PACK 401P, так и количества циклов пропитки конечных изделий, выполненных из данной пряжи, содержание ПТФЕ в общем объеме пряжи или готового изделия, может находится в пределах от 12% до 25%. В связи с этим, на пряжу RK-PACK 401P и на изделия на ее основе, действуют те же ограничения по средам, которые существуют и для уплотнительных изделий, изготовленных из политетрафторэтилена (ПТФЕ).

В двух таблицах ниже, представлена информация по средам, для герметизации которых изделия на основе пряжи RK-PACK 401P не предназначены или их применение, может приводить к коррозионным явлениям на уплотняемых поверхностях, в связи с химической реакцией этих сред с ПТФЕ.



Среды, не предназначенные для применения изделий, изготовленных из пряжи RK-PACK 401P (реакция с ПТФЕ).

Среды Условия
Дымящая азотная кислота (HNO3), Fuming nitric acid.  Концентрация от 90% до 100%.
Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота).   -
Гипохлорит натрия (NaOCl), Sodium hypochlorite.  Концентрация свыше 40%.
Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. Любая концентрация.
Фтор (F2) Fluorine gas, и некоторые его соединения.    -
Бром (Br2), Bromine, и некоторые его соединения.  -
Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций.   -
Трёхфтористый хлор.  -
Элементарный фтор.  -
Растворы щелочных металлов в аммиаке.  Любая концентрация





Среды, нежелательные для применения изделий из ТРГ с ПТФЕ пропиткой, возможна коррозия уплотняемых поверхностей при реакции с ПТФЕ.
Среды Условия
Едкий натр (NaOH), Sodium hydroxide или каустическая сода. Концентрация свыше 10%.
Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. Водный раствор любой концентрация при температуре от +30°С.
Оксиды азота, влажн. (N2O), Nitrous gases, moist. При температуре от +60°С.
Перекись водорода (H2O2), Hydrogen peroxide. При концентрации <5%, и при температуре ≤ 50°С.
Хромовая кислота (H2CrO4) Chromic acid. При концентрации <20%, и при температуре ≤ 20.



Перечень сред, в которых ТРГ не применим

     Перечень химических сред, указанных в таблицах, предоставляется только для справки и не в коем случае не является исчерпывающим. При применении уплотнений на основе пряжи из терморасширенного графита RK-PACK, для герметизации химически агрессивных сред, также, необходимо учитывать армирующие и связующие материалы, находящиеся в конструкции ТРГ пряжи, которые обладают иной химической стойкостью.

     В целом, в каждом конкретном случае, необходима специальная оценка на предмет возможных комбинаций химических веществ, с которыми уплотнения RK-PACK, на основе ТРГ, могут вступать в непосредственный контакт.

Упаковка, отгрузка, условия поставки.

Упаковка и отгрузка пряжи RK-PACK 401, производится в соответствии с пожеланием заказчика. Стандартная упаковка – намотка на бобины с весом нетто от 5 кг.



Условия поставки ТРГ пряжи RK-PACK в РФ, в страны Таможенного Союза, в страны СНГ, и другие страны, варианты сотрудничества с Предприятием Rus-Kit Nanyang Sealing Materials, а также такие вопросы, как: Маркировка продукции; Сроки поставки; Предконтрактная инспекция предприятия; Контроль качества продукции; Предоставление статуса дилера - подробно изложены в специальном разделе сайта, перейти в который, можно по этой ссылке.
