RK-PACK 240Ca

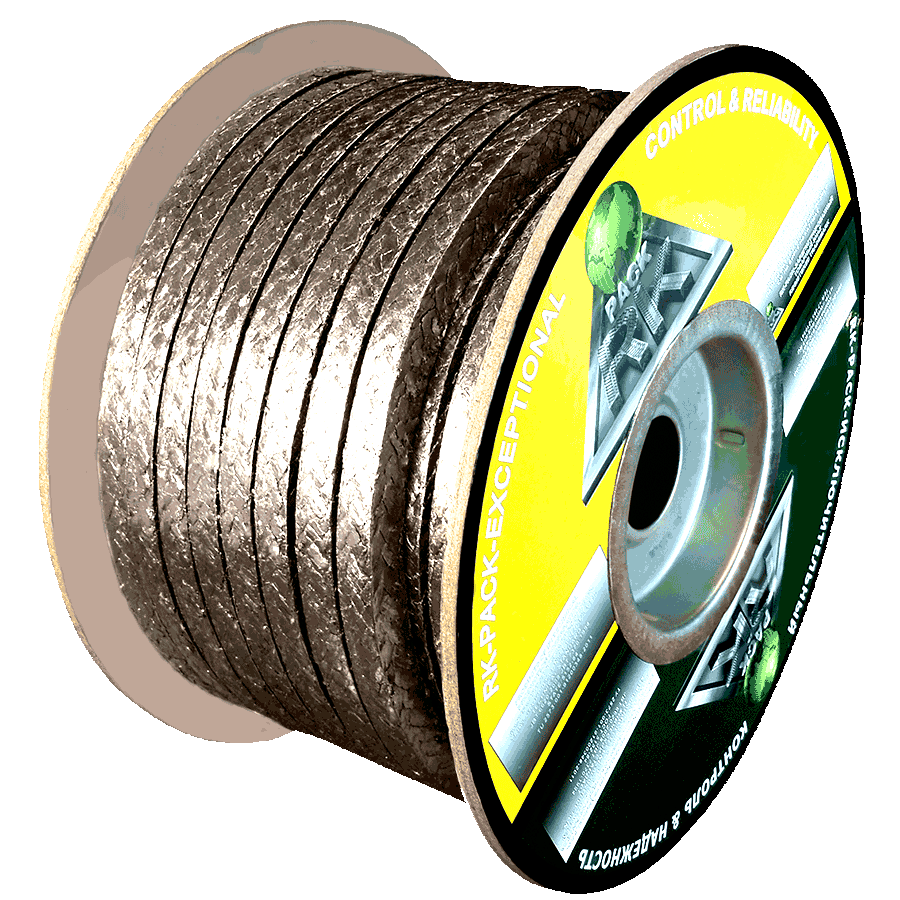

RK-PACK 240Сa - графитовая сальниковая набивка для высокоточных промышленных систем. Сальниковая набивка RK-PACK 240Ca, выполнена из высококачественной пряжи ТРГ, марки RK-PACK 401Ca, изготовленной на основе природного, явнокристаллического, крупночешуйчатого графита с содержанием основного вещества (углерода) свыше 99%.
Графитовая пряжа RK-PACK 401Ca армирована высокомодульным, высокотемпературным углеродным ровингом. В процессе производства графитовой пряжи RK-PACK 401Ca, в ее структуру, по уникальной, запатентованной технологии, вводятся специальные ингибиторы коррозии. Графитовая набивка RK-PACK 240Ca, в отличие от других набивок ТРГ марки RK-PACK, обладает самым низким показателем потерь своего веса при прокаливании. Коэффициент L.O.I (Loss of Ignition) составляет менее 4% при прокаливании набивки в течение трех часов при температуре +350°С.
Сальниковые набивки из ТРГ, RK-PACK 240Ca, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.
Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.
Подробная информация
Содержание
- ОБЩАЯ ИНФОРМАЦИЯ О САЛЬНИКОВОЙ НАБИВКЕ ИЗ ТРГ RK-PACK 240Ca.
- ОСНОВНЫЕ, БАЗОВЫЕ ПАРАМЕТРЫ САЛЬНИКОВОЙ НАБИВКИ ИЗ ТРГ RK-PACK 240Ca.
- РАБОЧИЕ СРЕДЫ ДЛЯ ПРИМЕНЕНИЯ САЛЬНИКОВОЙ НАБИВКИ ИЗ ТРГ RK-PACK 240Ca.
- СРЕДЫ НЕ ПРЕДНАЗНАЧЕННЫЕ И НЕ РЕКОМЕНДУЕМЫЕ ДЛЯ ИСПОЛЬЗОВАНИЯ ТРГ НАБИВКИ RK-PACK 240Ca.
- ЗНАЧЕНИЕ ЭКСПЛУАТАЦИОННЫХ ПАРАМЕТРОВ НАБИВКИ RK-PACK 240Ca.
- ОБЛАСТИ ПРИМЕНЕНИЯ ТРГ НАБИВКИ RK-PACK 240Ca.
- УПАКОВКА ГРАФИТОВОЙ НАБИВКИ RK-PACK 240Ca.
ПРОДУКЦИЯ ПРОИЗВОДИТСЯ В СООТВЕСТВИИ С::
- 2570-002-37287255-2014 (Взамен ТУ 2573-001-91200348-2011) - ТЕХНИЧЕСКИЕ УСЛОВИЯ RUS-KIT NANYANG SEALING MATERIALS;
- ASTM F2191/F2191M-13 - СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ И УГЛЕРОДА;
- JB/T - 7370-1994 - ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ СТАНДАРТ КНР ДЛЯ САЛЬНИКОВЫХ НАБИВОК ИЗ ТРГ.
Общая информация о сальниковой набивке из ТРГ RK-PACK 240Ca.
RK-PACK 240Сa - графитовая сальниковая набивка для высокоточных промышленных систем. Сальниковая набивка RK-PACK 240Ca, выполнена из высококачественной пряжи ТРГ, марки RK-PACK 401Ca, изготовленной на основе природного, явнокристаллического, крупночешуйчатого графита с содержанием основного вещества (углерода) свыше 99%.
Графитовая пряжа RK-PACK 401Ca армирована высокомодульным, высокотемпературным углеродным ровингом. В процессе производства графитовой пряжи RK-PACK 401Ca, в ее структуру, по уникальной, запатентованной технологии, вводятся специальные ингибиторы коррозии. Графитовая набивка RK-PACK 240Ca, в отличие от других набивок ТРГ марки RK-PACK, обладает самым низким показателем потерь своего веса при прокаливании. Коэффициент L.O.I (Loss of Ignition) составляет менее 4% при прокаливании набивки в течение трех часов при температуре +350°С.
Это универсальная, мульти-сервисная графитовая набивка, предназначенная для применения в динамических режимах уплотнения с высокими температурами и агрессивными средами. Сальниковая набивка RK-PACK 240Ca, может быть использована и для уплотнения статичных узлов.
Сальниковая набивка RK-PACK 240Ca, обладает всеми характеристики высококачественных набивок из ТРГ марки RK-PACK 240: химическая стойкость и стабильность, само смазывающий антифрикционный эффект, низкий коэффициент трения, высокая теплопроводность. Применяемый в производстве графитовой набивки RK-PACK 240Ca высокомодульный углеродный ровинг, обладает отрицательным коэффициентом термического расширения (вдоль волокон) а коэффициент его теплового расширения, сопоставим с КТР стальных элементов сальникового узла. Данный факт, предает графитовой набивке RK-PACK-240Ca уникальную надежность, стабильную работоспособность при повышенных давлениях (до 30Мпа), хорошие антиэкструзионные свойства, увеличивает теплопроводность, сохраняет хорошие механические свойства при низких температурах.
Углеродная нить, применяемая для армирования графитовой пряжи RK-PACK 401Ca, имеет размер 1k, то есть, нить состоит из 1000 элементарных волокон. Характеристики углеродного волокна приведены в таблице ниже:
| Свойства волокна углеродной нити, используемой для армирования ТРГ пряжи RK-PACK 401Ca | ||
|
Параметры
|
Величина | Метод испытания |
| Предел прочности/Tensile Strength. | 3,530 Мпа | TY-030B-01 |
| Модуль упругости при растяжении/Tensile Modulus. | 230 Гпа | TY-030B-01 |
| Деформация/Strain. | 1.5 % | TY-030B-01 |
| Плотность/Density. | 1.76 г/см3 | TY-030B-02 |
|
Диаметр филамента/Filament Diameter.
|
7 мкм | - |
|
КТР/CTE.
|
- 0.41 α⋅10-6 /°C | |
| Удельная теплоемкость/Specific Heat.
|
795,50 Дж/кг˚C | |
| Теплопроводность/ Thermal Conductivity. | 10,5 Вт/(м-К) | |
|
Электрическое сопротивление/ Electric Resistivity.
|
1,7 х 10-3 Ω⋅см | |
| Химический состав/Chemical Composition. | Углерод 93%
Na + K <50 ppm |
|
Графитовая сальниковая набивка RK-PACK 240Ca, универсальная набивка, предназначенная для применения, как в высоко динамических, так и в статических режимах уплотнения.
Сальниковые набивки из ТРГ RK-PACK 240Ca, обладают низким коэффициентом трения, высокой теплопроводностью, химической стойкостью и инертностью, пластичные, не затвердевают, не теряют своих свойств с течением времени.
Сальниковые набивки RK-PACK, выполненные из терморасширенного графита, обладают высоким показателем сжимаемости, вплоть до максимальной плотности 2,25 (г/см3 у ТРГ). Кроме высокой степени сжимаемости, способность к упругому восстановлению у ТРГ набивок RK-PACK, около 15% по объему. В комплексе, высокие показатели по сжимаемости и восстанавливаемости ТРГ набивок RK-PACK, дают возможность регулировки и поддержки сжимаемости и плотности набивки в широком диапазоне температур, обеспечивая стабильное, долговременное и надежное уплотнение без высоких напряжений на болтовых соединениях.
ТРГ набивки RK-PACK, имеют очень низкую скорость ползучести вне зависимости от температуры и обладают низким коэффициентом трения (менее 0,10 по стали), так же, не изменяющегося при изменении температур и при ее скачках.
Набивки RK-PACK из ТРГ, не стареют в процессе эксплуатации, что также не зависит от температуры.
ТРГ набивки RK-PACK не вызывает адгезию (прилипание) к уплотняемым, контактным поверхностям, что делает обслуживание легче, экономит время при замене набивки.
Сальниковая набивка RK-PACK способна противостоять температурам переходных процессов в интервале от -196°С до + 450°С (в кислых средах), не меняя своих физико-механических свойств и геометрических размеров.
ТРГ набивки RK-PACK не требуют дополнительной смазки, что исключает протечки рабочей жидкости, которые имеют место при применении пропитанных сальниковых набивок другого типа, в следствии вымывания смазки.
Для получения более полной и подробной информации о преимуществе сальниковых набивок RK-PACK, на основе терморасширенного графита, перейдите по ссылке – «Основные преимущества ТРГ уплотнений RK-PACK».
Основные, базовые параметры сальниковой набивки из ТРГ RK-PACK 240Ca.
Сальниковая набивка из ТРГ, RK-PACK 240Ca, как и все сальниковые набивки из терморасширенного графита марки RK-PACK, выпускаются по внутреннему стандарту предприятия RUS-KIT Nanyang Sealing Materials, требования которого, значительно выше, требований к ТРГ набивкам прописанных в Государственном Стандарте КНР JB/T7370-1994.
В таблице ниже, приведена информация по основным, базовым показателям сальниковых набивок, выполненных в соответствии с внутренним стандартом предприятия RUS-KIT Nanyang Sealing Materials и показатели, предусмотренные стандартом JB/T7370-1994.
|
Сравнительная таблица базовых параметров сальниковых набивок из ТРГ, выполненных в соответствии с ГОСТ JB/T7370-1994 и ТРГ набивок марки RK-PACK-240Ca |
||||
|
Показатели |
Единица измерения | Стандарт JB/T7370-1994 |
*Набивки ТРГ RK-PACK |
Методы испытания |
| Объемная плотность (Volume Density). | г/см3 | <20мм х 20мм ≥0.9 ≥20мм х 20мм ≥0.7 |
1.29 | JB/T6620 |
| Сжимаемость (Compressibility). | % | 25~50 | 35~50 | JB/T6620 |
| Восстанавливаемость (Recovery). | % | 15~25 | 25~40 | - |
| Упругая деформация (Resilience). | % | ≤12 | 8~13 | - |
| Содержание хлорид-ионов (Chloride content). | ppm / % | ≤50 / 0,005 | 42~48 / 0.0042~0.0048 | - |
| Содержание серы общей (Total sulfur). | ppm / % | ≤1500 / 0,15 | 800~1200 /0,08~0.12% | GB1430 |
| Содержание серы сульфатной (Sulphate sulfur). |
ppm / % | ≤80 / 0,008% | ≤50 / 0,005% | GB1430 |
| Зольность (Ash content). | ppm / % | ≤12000 / 1,2 | 4000~6000 / 0,4~0,6 | - |
| Содержание углерода в ТРГ пряже (Carbon content in yarn). |
% | ≥85 | 99,0~99,4 | - |
| Содержание графита в общей массе набивки (Graphite content in braided packing). | % | ≥80 | ˃92 | ZB J22 014 |
| Потери при прокаливании при +350℃ (Loss on Ignition 400℃). |
% | ≤17 | 5 | JB/T6620 |
| Коэффициент трения (Friction Coefficient). | - | ≤0.20 | 0.08 | JB/T6371 |
* В таблице приведены данные для сальниковой набивки из ТРГ RK-PACK 240Ca, с размером поперечного сечения 10мм х 10мм.
Рабочие среды для применения сальниковой набивки из ТРГ RK-PACK 240Ca.
ТРГ набивка RK-PACK 240Ca, как и все сальниковые набивки из ТРГ марки RK-PACK, обладает уникальной коррозионной и химической стойкостью, то есть способностью противостоять воздействию коррозионной среды без изменения своих свойств. ТРГ набивка RK-PACK 240Ca, не теряет своих свойств в такой высоко окислительной среде, как раскаленный воздух с температурой до +393°С, в концентрированной азотной кислоте, в криогенных жидкостях, таких как жидкий кислород, в расплавленных металлах, таких как расплавленный алюминий. Графитовые набивки RK-PACK 240Ca, могут быть использованы для уплотнения различных сред, как нейтральных, умеренно агрессивных и агрессивных сред щелочей, кислот, растворителей в диапазоне pH 0 ~ 14
В таблице ниже, дан краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки RK-PACK.
| Краткий перечень коррозионных сред, к которым устойчивы ТРГ набивки RK-PACK | ||
| Среды | Концентрация, % | Температура, °С |
| Хлористоводородная кислота (Соляная кислота) | Любая | ① |
| Серная кислота | До 95% | +148,89 |
| Фосфорная кислота | Любая | ① |
| Плавиковая кислота | Любая | ① |
| Азотная кислота | До 60% | +21,11 |
| Каустическая сода | - | +398,89 |
| Алюминий | - | +732,22 |
| Пар | - | +537,78 |
| Органические спирты | Любая | ① |
| Органические эфиры | Любая | ① |
| Бензол | Любая | ① |
| Воздух | - | +393,33 |
① - в данном случае, температура ограничена лишь максимально допустимой температурой для ТРГ, либо для самих сред.
Среды не предназначенные и не рекомендуемые для использования ТРГ набивки RK-PACK 240Ca.
Существуют лишь небольшой, определенный перечень химических сред, для герметизации которых, не могут быть использованы сальниковые набивки из ТРГ марки RK-PACK, или их применение не рекомендуется. Данная информация предоставлена в таблицах ниже.
| Среды, не предназначенные для применения ТРГ набивок RK-PACK | |
| Среды | Условия |
|
Дымящая азотная кислота (HNO3), Fuming nitric acid. |
Концентрация от 90% до 100%. |
| Олеум (раствор серного ангидрида SO3 в 100%-й серной кислоте H2SO4 или дымящая серная кислота). | - |
| Гипохлорит натрия (NaOCl), Sodium hypochlorite. | Концентрация свыше 40%. |
| Жавелевая вода (KOCl + KCl), Javel water или раствор солей калия хлорноватистой и соляной кислот. | Любая концентрация. |
| Фтор (F2) Fluorine gas, и некоторые его соединения. | При температуре свыше +800°С. |
| Хлорсульфоновая кислота (HSO3Cl), Chlorosulphonic acid или монохлорангидрид серной кислоты. | Любая концентрация. |
| Хлор жидкий (Hl), Chlorine liquid, и некоторые его соединения. | - |
| Бром (Br2), Bromine, и некоторые его соединения. | - |
| Расплавы щелочных металлов: литий, натрий, калий, рубидий, цезий, франций. | - |
| Среды, нежелательные для применения ТРГ набивок RK-PACK (возможна коррозия) | |
| Среды | Условия |
| Едкий натр (NaOH), Sodium hydroxide или каустическая сода. | Концентрация свыше 10%. |
| Гипохлорит калия (KOCl), Potassium hypochlorite или неорганическое соединение, соли калия и хлорноватистой кислоты. | Водный раствор любой концентрация при температуре от +30°С. |
| Оксиды азота, влажн. (N2O), Nitrous gases, moist. | При температуре от +60°С. |
| Перекись водорода (H2O2), Hydrogen peroxide. | При концентрации <5%, и при температуре ≤ 50°С. |
| Хромовая кислота (H2CrO4) Chromic acid. | При концентрации <20%, и при температуре ≤ 20. |
 |
Перечень химических сред, указанных в таблицах, предоставляется только для справки и не в коем случае не является исчерпывающим. При применении уплотнений на основе пряжи из терморасширенного графита RK-PACK, для герметизации химически агрессивных сред, также, необходимо учитывать армирующие и связующие материалы, находящиеся в конструкции ТРГ пряжи, которые обладают иной химической стойкостью. В целом, в каждом конкретном случае, необходима специальная оценка на предмет возможных комбинаций химических веществ, с которыми уплотнения RK-PACK, на основе ТРГ, могут вступать в непосредственный контакт. |
Значения эксплуатационных параметров для ТРГ набивки RK-PACK 240Ca.
В таблице ниже, указаны значения для основных эксплуатационных параметров сальниковой набивки RK-PACK 240Ca. В таблице приведены реальные рабочие значения, при которых гарантирована длительная и надежная герметизация узлов. В отдельных случаях, при правильной установки ТРГ набивки в сочетании с другими уплотнительными изделиями или набивками из других видов материалов, графитовая набивка RK-PACK 240Ca, может применяться при давлениях до 30МПа на арматуре.
| Параметры для RK-PACK 240Ca | Центробеные насосы | Оборудование возвратно-поступательного действия | Арматура |
| Давление (МПа). | 3 | 10 |
30 |
| Скорость вреащение вала (м/с). | 23 | ||
| Температура (рабочая). | -200℃ ~ +455℃ на воздухе; +650℃ - пар | ||
| рН | 0~14 | ||
| Плотность (г/см3). | 1,0~1.4 - в зависимости от размера поперечного сечения | ||
| Сжимаемость (%). | 35~50 | ||
| Восстанавливаемость (%). | ≥25 | ||
| Содержание основного вещества (углерод), % | 99,0~99,4 | ||
| Содержание хлорид-ионов (%). | ~0,005 | ||
| Содержание серы (%). | 0,08~0.12 | ||
| Зольность (%). | <0,5 | ||
| Коэффициент трения. | <0,10 | ||
ВНИМАНИЕ! Не допускайте ситуаций, при которых, одновременно, значения температуры, давления и скорости, достигнут максимальных, указанных в таблице значений.
Области применения ТРГ набивок RK-PACK 240Ca.
Графитовые набивки RK-PACK 240Ca, являются мульти сервисными, универсальными сальниковыми уплотнениями, и могут применяться в центробежных и плунжерных насосах, мешалках, запорной арматуре и клапанах, компенсаторах на электростанциях, в котельных, в нефтехимической промышленности, в ЖКХ и во многих других промышленных областях.
Сальниковые графитовые набивки RK-PACK 240, являются непроницаемыми для газов и жидкостей, могут использоваться в высоких температурах и давления для герметизации большинства сред, в том числе таких сред как: перегретый пар, горячая вода, теплообменные жидкости, углеводороды (нефтепродукты, бензин, мазут), криогенные жидкости, все виды растворителей, газы, химикаты, минеральные и синтетические масла, сточные воды и т.д, практически без ограничений, за исключением известных химических продуктов, указанных на этой странице выше.
Кольца из сальниковых набивок RK-PACK применяются в качестве отличной, превосходящей замены эластомерных уплотнительных колец в таких статических приложениях как:
- Высокие и низкие температуры;
- Агрессивные, едкие жидкости;
- Радиоактивные среды.
ТРГ набивки RK-PACK применимы:
- Ядерная энергетика: в парогенераторах, теплообменниках, во всех типах клапанов.
- Военно-морской флот: корабли и подводные лодки.
- Химическая и нефтехимическая промышленность: клапаны, арматура, автоклавы, трубопроводы, теплообменники, коррозионные контуры и цепи, криогенная техника, жидкие теплоносители, парогенераторы высокого и низкого давления.
ТРГ набивки RK-PACK применяются для герметизации и уплотнения эмалированных контактных поверхностей и технических полимеров.
ТРГ набивки RK-PACK применяется в стеклолитейном производстве при непосредственном контакте с расплавленным стеклом.
Упаковка графитовой набивки RK-PACK 240Ca.
Сальниковые набивки из ТРГ, RK-PACK 240Ca, отпускаются на катушках с весом нетто по 2,5кг, 5кг, 10кг, 25кг, 50кг. Катушки упакованы в картонные коробки. По заказу, возможна другая упаковка и вес.
Возможно производство сальниковой набивки под торговой маркой (товарный знак) заказчика, OEM.
